Управляемые телевизионные разветвители TV сигнала (диапазон 47мГц-870мГц) предназначены для построения сетей кабельного телевидения с возможностью дистанционного подключения/отключения абонентов от сети.
В состав системы управляемых разветвителей входит:
1) Управляемые телевизионные разветвители на 4 и на 8 абонентов; 2) Блок управления разветвителями; 3) Консольная программа для связи с блоком управления по Ethernet. Управляемые разветвители устанавливаются в абонентских ящиках в подъездах домов. Каждый разветвитель имеет индивидуальный заводской номер, по которому происходит управление его отводами. Управление разветвителями осуществляется по каналу СК-36 телевизионного диапазона. Разветвители оборудованы энергонезависимой памятью, позволяющей в случае перебоя питания восстановить состояния отводов, соответствующие последней перед сбоем команде. Блок управления устанавливается на головной станции и его выход подключается к сети КТВ. Блок управления циклически перебирает базу данных разветвителей в его энергонезависимой памяти, непрерывно формируя и передавая в сеть КТВ управляющие команды. Связь с блоком управления осуществляется по протоколу Ethernet, что позволяет управлять им из любой удобной точки, например, из офиса оператора.
Для связи с блоком управления используется консольная программа. Ее можно запускать на любом компьютере, подключенном к общей с блоком управления сети Ethernet. Для управления отводами разветвителей программа передает блоку управления файл, содержащий список заводских номеров разветвителей и информацию о состоянии их отводов. Этот файл также обеспечивает возможность стыковки системы с билинговыми программами.
Отличительные особенности
- Дистанционное подключение/отключение абонентов
- Восстановление исходного состояния отводов при сбое питания разветвителей;
- Подача питания на разветвители как по входу через жилу кабеля, так и через отдельный разъем;
- Связь с блоком управления по протоколу Ethernet; - Легкость стыковки системы с билинговыми программами;
- Возможность одновременного включения всех отводов всех разветвителей в сети КТВ |
Технические характеристики:
|
Параметры
|
Значения
|
|
Блок управления:
|
|
Скорость обмена данными по Ethernet
|
10/100 Мбит/с
|
|
Рабочая частота ВЧ передатчика
|
433,92 МГц (канал СК-36)
|
|
Выходной импеданс передатчика
|
75 Ом
|
|
Диапазон регулировки выходного уровня ВЧ сигнала
|
70…90 дБмкВ с шагом 2 дБ
|
|
Скорость передачи управляющих команд
|
3300 бит/с
|
|
Вид модуляции ВЧ сигнала
|
амплитудная
|
|
Чувствительность ВЧ приемника
|
50 дБмкВ
|
|
Входной импеданс приемника
|
75 Ом
|
|
Максимальное число управляемых разветвителей
|
1.000.000
|
|
Питание
|
~220В, 50Гц
|
|
Потребляемая мощность от сети
|
не более 6 Вт
|
|
Управляемый разветвитель:
|
|
Входное сопротивление
|
75 Ом
|
|
Выходное сопротивление
|
75 Ом
|
|
Число абонентских выходов
|
4, 8
|
|
Затухание сигнала от входа до любого из выходов
|
- для разветвителя на 4 – не более 12 дБ;
- для разветвителя на 8 – не более 16 дБ;
|
|
Развязка между любыми двумя отводами
|
не менее 20 дБ
|
|
Ослабление сигнала в отключенном отводе
|
не менее 55 дБ
|
|
Полоса частот
|
47…870 МГц
|
|
Частота настройки ВЧ приемника
|
433.92 МГц
|
|
Чувствительность приемника
|
50 дБмкВ
|
|
Питание
|
+9…+15В, 75мА
|

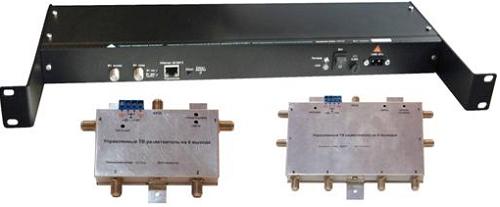

Состав оборудования:
|
Код заказа
|
Название продукции
|
Назначение
|
|
|
РТК.43.1
|
Управляемый разветвитель ТВ сигнала «Затвор-8»
|
Управляемый телевизионный разветвитель, диапазон 47Мгц – 870 Мгц, 8 выходов.
Разветвление телевизионного сигнала на 8 абонентов с возможностью дистанционного отключения абонентов.
|
|
|
РТК.43.2
|
Управляемый разветвитель ТВ сигнала «Затвор-4»
|
Управляемый телевизионный разветвитель, диапазон 47Мгц – 870 Мгц, 4 выхода.Разветвление телевизионного сигнала на 4 абонента с возможностью дистанционного отключения абонентов.
|
|
|
РТК.43.3
|
Контроллер управления ТВ разветвителями «Мультипликатор»
|
Блок управления телевизионными разветвителями.
Формирование сигналов управления для телевизионных разветвителей.
|
|
|
|
|
