Принципы построения источников бесперебойного питания

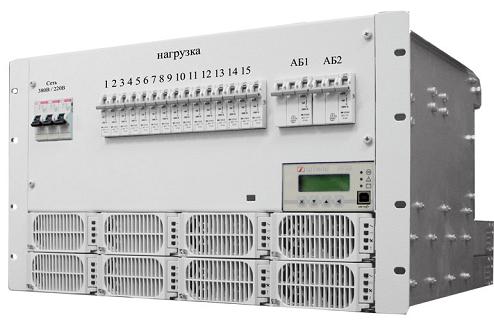

Источник бесперебойного питания ИБП построен по модульному принципу с возможностью установки от одного до четырех блоков питания - преобразователей напряжения стабилизирующих (БПС). Кроме того, в состав ИБП входят устройство контроля и управления (УКУ) и блок коммутации.
Особенностью ИБП является фронтальное расположение автоматов, что обеспечивает удобство в эксплуатации.
Все источники бесперебойного питания имеют местное или удаленное микропроцессорное управление (CAN; RS-232; Ethernet) принудительное воздушное охлаждение осуществляют резервирование напряжения выхода, содержание и заряд аккумуляторной батареи. Широкий перечень регулировок и защит позволяет осуществлять надежное электроснабжение телекоммуникационного оборудования.
Выпускаются модификации ИБП с входным напряжением сети 380В.
Источники бесперебойного электропитания предназначены для установки в конструктив шириной 19".
Стоимость наших источников бесперебойного питания является наилучшей на рынке российского оборудования электропитания. Гарантийный срок на весь модельный ряд - 3 года. Купить ИБП вы можете в нашем офисе в Москве. Также купить ибп можно в нашем головном предприятии.
Также вы можете приобрести установку питания с аккумуляторными батареями - оптимальное компактное решение для обеспечения бесперебойным электропитанием оборудования систем связи и телекоммуникаций. Отличительная особенность - наличие встроенных аккумуляторных батарей. Минимальные габариты: высота - 1U - вмещают выпрямитель мощностью 800 Вт. Аккумуляторные батареи емкостью 2.2 А*Ч, контролер с русскоязычным интерфейсом и возможностью локального и удаленного мониторинга, распределение по постоянному току (автоматические выключатели защиты нагрузки и аккумуляторных батарей).
Характеристики на примере ИБЭП 220/48(60)В-20...80А (характеристики других моделей смотрите в соответствующих подразделах):
ИБЭП работает с двумя аккумуляторными батареями в буфере, состоящими из 4 или 5 (взависимости от Uвых. 48В или 60В) кислотных аккумуляторов 12В емкостью до 400 Ач.
Состав источника бесперебойного электропитания:
ИБЭП состоит из корпуса, четырех преобразователей напряжения стабилизированных «БПС», устройства управления и контроля «УКУ» с контроллером, клеммного блока и панели автоматических выключателей (АВ).
БПС, их работа и переключение выходного напряжения с 48В на 60В:
В ИБЭП могут быть установлены три БПС, каждый с током нагрузки 20А. Максимальный результирующий ток составляет 80А. ИБЭП обеспечивает либо совместную работу всех установленных БПС на одну общую нагрузку, либо избирательную работу БПС, исходя из количества нагрузок, необходимого тока и резервирования.
УКУ и его работа:
УКУ обеспечивает цифровую индикацию параметров питающей сети, БПС и нагрузки; включение БПС на параллельную работу и выравнивание токов БПС, управление выходными напряжениями источников, управление зарядом АКБ, мониторинг состояний ИБЭП.
На передней панели ИБЭП расположены:
- спаренный автомат «фаза-ноль» включения питающей сети ~220В;
- 6 автоматов для подключения нагрузок;
- 2 спаренных автомата для замыкания-размыкания цепи аккумуляторных батарей;
- графический ЖКИ дисплей для вывода информации состояния и управления;
- 5 навигационных кнопок для управления УКУ;
- разъем контроллера RS-232 для программирования, а также (опционально) разъемы контроллеров LAN или CAN, обеспечивающих функции телеметрии и удаленного управления.
Индикация состояния ИБЭП:
Все параметры состояния ИБЭП отображаются на ЖКИ-дисплее микропроцессорного устройства УКУ.
На передней панели каждого из БПС расположены:
- светодиодный индикатор (зелёный) «Работа» («Output»)
БПС и наличие напряжения на его выходе:
светодиодный индикатор (красный) «Авария» («Alarm») (индицирует аварийное состояние БПС);
светодиодный индикатор (жёлтый) «Сеть» («Input») (индицирует включение БПС в сеть).
Подключение потребителей:
Подключение цепей питания, нагрузки и заземления производится на клеммном блоке, расположенном на задней стороне устройства под съемной крышкой.
Подключение сети 220В производится двумя проводами сечением не менее 2,5 мм2 .
Подключение АКБ к клеммному блоку производится двумя проводами не менее 6 мм2.
Подключение нагрузки к клеммному блоку производится двухпроводными кабелями, исходя из расчета для медных проводов не более 5А на 1 кв.мм. Провод защитного заземления должен иметь сечение не менее 4 мм2.
Технические характеристики БПС в составе ИБЭП:
- Входное напряжение питания, В 180...250В
- Номинальное выходное напряжение Uном., 48 (60)В
- Диапазон регулирования выходного напряжения 41...58В (51...72)В
- Максимальный выходной ток 20А
ИБЭП предназначен для работы при температуре окружающего воздуха + 5...400С.
ИБЭП 220 48 60 используются для питания телекоммуникационного оборудования, в целях обеспечения его работы с аккумуляторными батареями различной емкости в режиме постоянного контроля напряжения (буферном режиме). При этом выходное напряжение в 48 В или 60 В может быть изменено в процессе эксплуатации. Цена источников бесперебойного питания зависит от их мощности.
Что касается состава, то ИБЭП состоят из устройства контроля и устройства управления, преобразователей напряжения и узла коммутации. Купить ИБП можно в разном - в зависимости от нагрузки - исполнении (от 5 до 60 А). Но все они надежно защищены от перенапряжения, короткого замыкания, имеют системы контроля заряда аккумулятора в зависимости от внешних условий для максимального продления срока годности батареи.
В случае, если ИБЭП используются с аппаратурой ЦРРС, их можно соединить с модулями доступа МД1-1Р посредством CAN-интерфейса и, таким образом, подключиться к системе дистанционного мониторинга и управления «Магистраль».
В комплекте с ИБЭП 220 48(60)-8 работает батарея емкостью до 50 А/ч; с ИБЭП 220/48(60)-12 и 24 - батарея ёмкостью до 100 А/ч; с ИБЭП-220/48(60)-40(60) - 2 батареи ёмкостью до 250 А/ч каждая.
В каталоге нашего сайта вы можете выбрать, а затем купить источники бесперебойного питания любой мощности.
