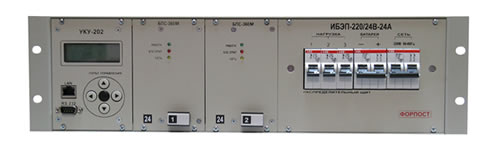

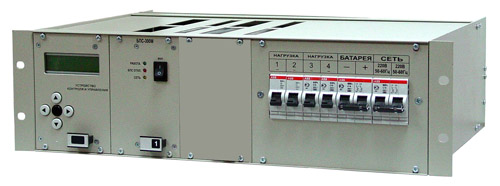

Блок питания выполнен в корпусе высотой 3U, рассчитанном на установку в конструктив 19".
|
Тип ИБЭП
|
Номенклатурное
наименование
|
Выходное напряжение Uном, В
|
Выходной ток, А
|
Макс.выходная мощность, Вт
|
Тип преобразователей (БПС), входящих в БЭП
|
Кол-во БПС, шт.
|
|
ИБЭП-220/24В-12А
|
ИБЭП 220/24В-24А-1/2(360)-3U
|
24
|
0-12
|
360
|
БПС-360- 220/24В-12А
|
1
|
|
ИБЭП-220/24В-24А
|
ИБЭП 220/24В-24А-2/2(360)-3U
|
24
|
0-24
|
720
|
БПС-360- 220/24В-12А
|
2
|
ИБЭП-220В/24В предназначен для работы в комплекте с аккумуляторной батареей (АКБ), состоящей из 2 кислотных аккумуляторов емкостью до 200А/ч.
Состав
ИБЭП состоит из корпуса, преобразователя БПС, кросс-платы, устройства контроля и управления (УКУ) с контроллером, узла коммутации.
Всего в ИБЭП может быть установлено 2 БПС с результирующим током 24А.
БПС и их работа
ИБЭП обеспечивает подключение двух БПС, при этом второй БПС включается при превышении током потребления ИБЭП запрограммированного оператором максимального значения Imax.
При меньшей нагрузке второй БПС находится в горячем резерве. При отказе рабочего БПС УКУ отключает его и включает второй.
При отсутствии УКУ оба БПС включены и работают параллельно на нагрузку с заданным оператором значением выходного напряжения.
Каждый БПС обеспечивает:
- работу в режимах стабилизации напряжения или токоограничения;
- световую индикацию наличия сетевого напряжения, наличия выходного напряжения или отключенного состояния БПС;
- автоматическую регулировку величины выходного напряжения для поддержания напряжения АКБ в соответствии с температурой окружающей среды или для ограничения тока заряда АКБ установленным оператором значением.
УКУ и его работа
УКУ обеспечивает цифровую индикацию параметров питающей сети, БПС и нагрузки; включение БПС на параллельную работу и выравнивание токов БПС, управление выходными напряжениями источников, управление зарядом АКБ, мониторинг состояний ИБЭП.
На передней панели ИБЭП расположены:
- двухполюсный автоматический выключатель «фаза-нуль» для коммутации питающей сети ~220В;
- 3 автоматических выключателя для подключения нагрузок;
- двухполюсный автоматический выключатель для коммутации цепи аккумуляторной батареи;
- графический ЖКИ дисплей для вывода информации состояния и управления;
- 5 навигационных кнопок для управления УКУ;
- разъем контроллера RS-232 для программирования, а также (опционально) разъемы контроллеров LAN или CAN, обеспечивающих функции телеметрии и удаленного управления.
Индикация состояния
Все параметры состояния ИБЭП отображаются на ЖКИ (дисплее) микропроцессорного устройства.
На передней панели каждого из БПС ИБЭП расположены светодиодные индикаторы:
- желтый «СЕТЬ» (индицирует наличие сети 220В, 50Гц),
- красный «БПС ОТКЛ.» (индицирует отключенное состояние БПС),
- зеленый «РАБОТА» (индицирует включенное состояние БПС и наличие напряжения на его выходе).
Подключение потребителей
Подключение цепей питания, нагрузки и заземления производится на клеммном блоке, расположенном на задней стороне устройства под съемной крышкой.
Основные технические характеристики БПС
|
Параметры
|
БПС-220В/24В-12А
|
|
Номинальное выходное напряжение Uном, В*
|
24
|
|
Диапазон регулирования выходного напряжения,В
|
22...30
|
|
Максимальный выходной ток,А
|
12
|
ИБЭП предназначен для работы в помещении при температуре окружающего воздуха + 5...400С
и относительной влажности не более 80%.
Размеры ИБЭП (Ш х Г х В): 480 х 400 х 130 мм
Масса не более 12 кг
Гарантийный срок: 3 года с момента продажи.
|
