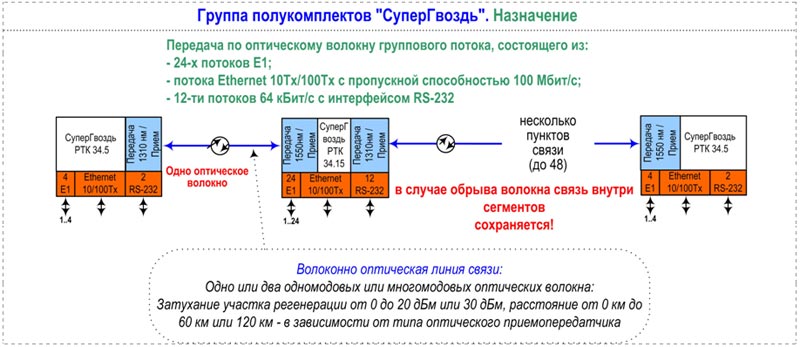

Аппаратура может включаться по схеме организации связи: «точка-точка», «точка-точка по одному волокну», «кольцо», «кольцо с резервированием», «связь по одному волокну между несколькими пунктами связи».
Для организации связи можно использовать одно или два одномодовых или многомодовых оптических волокна. Для организации связи по одному оптическому волокну используются полукомплекты с совмещенными в одном приемопередатчике оптическими приемником и передатчиком. При этом передача и прием по одному направлению ведутся на разных длинах волн оптического излучения, что позволяет обеспечить максимально большую длину регенерационного участка, работая по одному волокну.
Аппаратура сделана по принципу «включил и все работает» и не требует программных настроек.
Конфигурация сети, контроль и управление полукомплектами осуществляется или локально непосредственно в пункте связи или удаленно с помощью программного обеспечения через интерфейс Ethernet. Каждый полукомплект имеет свой IP-адрес задаваемый пользователем. Из одного пункта связи можно контролировать и в тестовом режиме управлять всеми местными и удаленными полукомплектами. Тестовый режим управления подразумевает кратковременное изменение (5 минут) настроек полукомплекта. По окончании тестового времени, все настройки, установленные аппаратно, восстанавливаются.
Аппаратура – асинхронная. От синхронной аппаратуры отличается тем, что не нужно задавать источник синхронизации и зависеть от него. Вследствие этого, аппаратура для передаваемых потоков Е1 абсолютно прозрачна.
Максимальная длина участка регенерации зависит от типа оптического волокна и длины волны излучения используемого лазера и варьируется в зависимости от типа полукомплекта и типа лазера в пределах от 40 до 120 км. Минимальная длина участка регенерации равна нулю.
Полукомплекты аппаратуры выпускаются в различных модификациях, полностью совместимых друг с другом. Модификации отличаются количеством выделяемых потоков Е1 (4 или 24), количеством выделяемых каналов RS-232 ( 2 или 12), типом оптического модуля (работа по одному или двум волокнам), мощностью и длиной волны излучения лазера, напряжением питания (от -36 В до -72 В или 220 В, 50 Гц). Наличие разных модификаций полукомплектов позволяет гибко решать задачи по организации связи и экономить при этом ресурсы.
Полукомплекты аппаратуры, предназначенные для работы в промежуточных пунктах связи, обеспечивают 100% резервирование группового потока передаваемого по оптическому волокну, что позволяет обеспечить бесперебойную передачу группового потока в случае обрыва волокна на одном из участков ВОЛС или в случае пропадания питания в одном из пунктов связи. Резервирование обеспечивается 2-мя оптическими приемопередатчиками и встроенным кросс-коммутатором потоков Е1.
Новинка: функция управления по IP
Оборудование «Супергвоздь» с управлением по IP является новой модификацией оборудования «Супергвоздь». Оно полностью совместимо со всеми типами полукомплектов оборудования «Супергвоздь» выпущенных ранее. Отличительной особенностью этой модификации является наличие в оборудовании канала управления. С помощью данного канала можно осуществлять мониторинг и управлением оборудованием «Супергвоздь» как на местной стороне, так и любого удаленного полукомплекта. Поэтому в схемах организации связи новые полукомплекты могут использоваться совместно с полукомплектами, не поддерживающими управление по IP. При этом мониторинг и управление можно будет осуществлять только полукомплектами новой модификации. Мониторинг и управление полукомплектами осуществляется через интерфейс Ethernet, предназначенный для передачи трафика Ethernet. Каждому полукомплекту новой модификации можно задать свой IP адрес. Данный IP адрес совместно с заводским номером является идентификатором полукомплекта в общей сети.
Мониторинг и управление оборудованием осуществляется с помощью специальной программы «Центр управления аппаратурой Супергвоздь». Данная программа позволяет на экране монитора отображать текущее состояние всех светодиодов аварийной индикации, а также положение переключателей на передней панели, как местного, так и любого удаленного полукомплекта новой модификации. С помощью этой же программы пользователь на небольшое время (порядка 5 минут) может изменить настройки полукомплекта. После истечения этого времени, настройки полукомплекта автоматически вернутся в состояние, которое задано переключателями на передней панели.
В новой модификации оборудования также предусмотрена возможность отключения канала управления пользователем.
