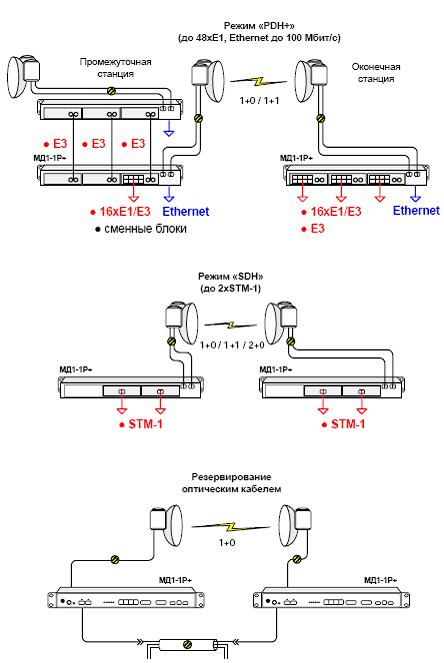

Семейство масштабируемых ЦРРС «МИК-РЛххР+» работает в диапазонах частот от 7 до 40 ГГц, отличается высокой скоростью передачи, гибкостью конфигурирования и масштабирования. Позволяет строить как сети плезиохронной (PDH) и синхронной (SDH) цифровых иерархий, так и сети PDH повышенной пропускной способности (PDH+). Обеспечивает совместную передачу TDM и Ethernet трафика с возможностью гибкого перераспределения пропускной способности.
Основное назначение ЦРРС «МИК-РЛххР+» - создание транспортной инфраструктуры операторов связи на внутризоновых и местных сетях, построение технологических линий связи, соединение скоростных сетей LAN, резервирование оптоволоконных линий связи.
Приемо-передающие устройства (ППу) ЦРРС «МИК-РЛххР+» устанавливаются непосредственно на антенну. универсальный цифровой модем с программно переключаемыми полосой и видами модуляции QPSK / 16QAM / 64QAM / 128TCM размещён в ППу. Выход ППу в диапазонах 7…18 ГГц – коаксиальный разъем, в диапазонах 23…40 ГГц – волноводный фланец.
Передача информационного сигнала между ППу и модулем доступа осущест¬вляется по оптической линии снижения.
Для питания ППу используется отдельный кабель. Питание может осуществлять¬ся как от источника, питающего модуль доступа, так и от отдельного источника.
Модуль доступа МД1-1Р+ выполняет функции мультиплексирования основного и дополнительного трафика, обеспечивает резервирование стволов, организацию локальной телеметрии МД-ППу, контроля и управления РРС. На задней панели расположены оптические модули портов ППу и 3 слота для сменных интерфейс¬ных блоков. На передней панели расположены входы основного и резервного источников питания модуля, четыре порта встроенного Ethernet-коммутатора. Модуль МД1-1Р+ выполнен в корпусе «Евромеханика» 19” высотой 1U.
Оптическая линия снижения (ОЛС) предназначена для связи между внешним оборудованием (ППу) и внутренним оборудованием (МД1-1 Р+).
Представляет собой оптический кабель, оконеченный с двух сторон на заводе-изготовителе. Со стороны ППу на оптическом кабеле расположен опто-электрический преобразователь (ОэП), непосредственное подключение ОЛС к ППУ осуществляется электрическим герметичным разъемом. Со стороны вну¬треннего оборудования на кабеле расположена оптическая розетка, которая монтируется в непосредственной близости от модуля доступа.
Для подключения оптической линии снижения к модулю доступа в состав ОЛС входят дуплексный оптический патч-корд и сменный оптический модуль (SFP), устанавливаемый в соответствующее гнездо на модуле доступа МД1-1Р+.
|
