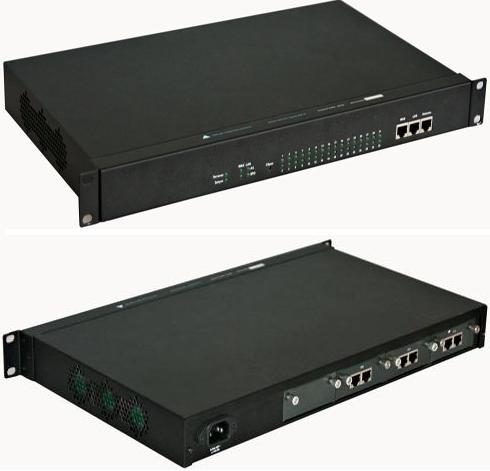

Абонентский VoIP шлюз «Причал-VoIP-32», осуществляет интеллектуальную маршрутизацию вызовов, обеспечивает постепенный и безопасный переход к IP - телефонии и подсоединяется к пользовательскому оборудованию без влияния на существующее телекоммуникационное оборудование.
Абонентский шлюз служит подключения аналоговых телефонов или аналоговых соединительных абонентских линий АТС к IP сети.

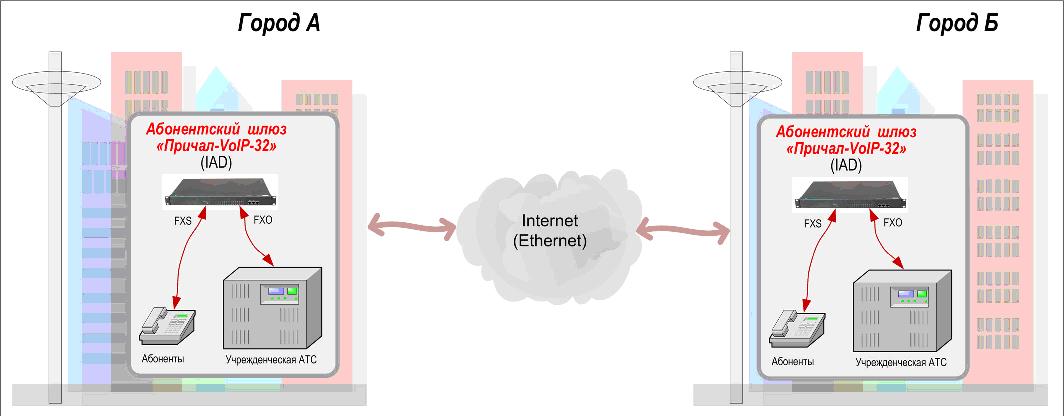

Ниже на рисунке показан пример использования абонентского шлюза для организации междугородней линии связи и связи между офисами в разных городах.
Абонентский шлюз «Причал-VoIP-32» обеспечивает подключение до 32 каналов с интерфейсами FXO и FXS.
В абонентском шлюзе имеется 4 места под установку модулей расширения.
Существует 3 типа модулей расширений:
- 8 FXS;
- 8 FXO;
- 4 FXS + 4 FXO.
К портам FXS можно подсоединять аналоговые телефоны, к портам FXO - аналоговые абонентские линии АТС.
Интерфейс FxS позволяет подключать абонентскую линию длиной до 3,5км и имеет все необходимые защиты абонентской линии.
Отличительные возможности:
В абонентском шлюзе «Причал-VoIP-32» реализована функция: аналоговая телефонная линия + VoIP=1 телефон. Пользователю не нужно будет менять привычку пользоваться телефоном, абонентский шлюз будет автоматически вбирать тип связи IP или ТФОП.
Интеллектуальная переадресация - когда VoIP не работает (устройство доступа не зарегистрировано или отсутствует связь с Интернетом) абонентский шлюз может быть сконфигурирован для автоматической переадресации всех вызовов на надежную ТФОП.
Линия жизни - когда на абонентском шлюзе выключают питание, FxS порт может быть соединен с FxO портом. В этом случае телефон подсоединенный к FxS порту электрически соединиться с FxO портом и ТФОП.
Через дистанционный Web интерфейс можно контролировать состояние всех портов шлюза в реальном времени.
Все настройки могут быть сделаны через Web или Telnet.
Также дополнительно имеется локальный интерфейс управления RS-232.
Абонентский шлюз имеет два порта с интерфейсом Ethernet:
- порт Ethernet 10/100 Мбит/с WAN обеспечивает подключение к сети Интернет;
- порт Ethernet 10/100 Мбит/с LAN обеспечивает подключение к локальной сети.
VoIP протоколы Н.323 или SIP, можно выбирать.
Голосовые кодеки: G.711А, G.711U, G.729, G.723, G.726.
Конструктивно Магистральный шлюз выполнен в виде закрытого корпуса высотой 1U для установки в 19-ти дюймовую стойку.
Питание от переменного напряжения от 110 до 220 В, 50 Гц.
