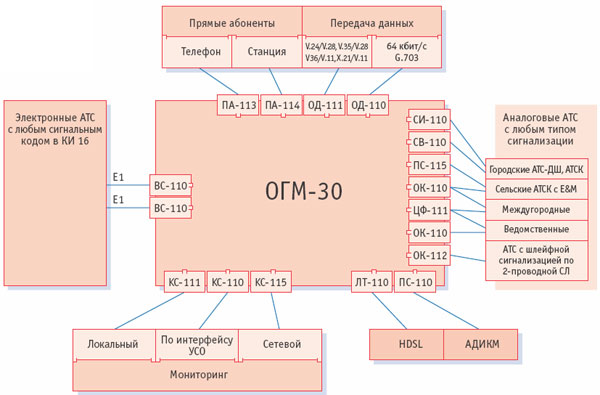

Первичный гибкий мультиплексор ОГМ-30 - состав оборудования
Базовый блок

Наименование изделия
Краткое описание
ОГМ 30 блок ОГМ-11 РТ2.133.143 Блок предназначен для установки сменных плат, комплектуется платами ЦП-110, ПН-110.
Устанавливается в стойку СКУ.
блок ОГМ-11-02 РТ2.133.143-02 Блок, предназначен для установки сменных плат, комплектуется платами ЦП-110, ПН-110.
Устанавливается в шкаф 19" по МЭК 297.
Функциональные узлы
  Краткое описание
плата ВС-110 РТ5.231.042 Два интерфейса Е1.
плата ВС-110-01 РТ5.231.042-01 Один интерфейс Е1.
плата ПС-115 РТ5.231.046 Два интерфейса цифровых сигналов 1024 кбит/с аппаратуры ИКМ-15 (линейный код NRZ, NRZ+, HDB3, AMI).
плата ПС-115-01 РТ5.231.046-01 Один интерфейс цифровых сигналов 1024 кбит/с аппаратуры ИКМ-15 (линейный код NRZ, NRZ+, HDB3, AMI).
плата ПС-110 РТ5.231.060 Один интерфейс Е1 со сжатием речи методом АДИКМ по рек. G.726 МСЭ-Т.
плата ОК-110 РТ5.248.055 Два 2/4-проводных интерфейса телефонных каналов с сигнализацией Е&М тип V.
плата ОК-112 РТ5.248.069 Два интерфейса телефонных каналов с шлейфной сигнализацией по 2-проводным соединительным линиям (по таблице 7.17 ОГСТфС).
плата СИ-110 РТ5.248.070 Два 3/4/7-проводных (провода "а", "b", "с" для АТС ДШ; "а", "b", "k", "d" или "а", "b", "е", "f", "k", "d" для АТС-К (АТС-КУ) или АТС-КЭ) интерфейса (исходящих) телефонных каналов с батарейной сигнализацией (по таблицам 7.13, 7.14 ОГСТфС).
плата СВ-110 РТ5.248.071 Два 3/4/7-проводных (провода "а", "b", "с" для АТС ДШ; "а", "b", "k", "d" или "а", "b", "е", "f", "k", "d" для АТС-К (АТС-КУ) или АТС-КЭ) интерфейса (входящих) телефонных каналов с батарейной сигнализацией (по таблицам 7.13, 7.14 ОГСТфС).
плата ПА-113 РТ5.248.061 Два интерфейса для подключения телефонов на стороне абонента.
плата ПА-114 РТ5.248.062 Два интерфейса для подключения абонентских комплектов АТС.
плата ЦФ-111 РТ5.231.053 Выделение из аналогового сигнала одной из двух заданных частот (500, 600, 750, 1200, 1600, 2100, 2600 Гц).
плата ОД-111-01 РТ5.233.079-01 Два независимых канала передачи данных. Каждый канал может быть программно сконфигурирован для работы по одному из следующих типов интерфейсов: V.24/V.28, V.35/V.28, V.36/V.11, X.21/V.11 в синхронном или асинхронном режиме. Содержит соединительные кабели ля всех типов интерфейсов.  Работает только в режиме DCE.
плата ОД-110 РТ5.233.078 Два независимых синхронных канала передачи данных по сонаправленному стыку 64 кбит/с по рек. G.703.
плата ЛТ-110 РТ5.231.061 Два линейных интерфейса HDSL для передачи потоков Е1.
плата ЛТ-110-01 РТ5.231.061-01 Один линейный интерфейс HDSL для передачи потока Е1.
плата КС-110 РТ5.235.208 Контроль состояний блока ОГМ-11 и установленных в нем плат с применением УСО-01, УСО-04.
плата КС-111 РТ5.235.209 Отображение аварийных состояний блока ОГМ-11 и установленных в него плат с помощью светодиодных индикаторов.
плата КС-115-01 РТ5.235.236-01 Мониторинг аппаратуры ОГМ 30 и/или аппаратуры, контролируемой по интерфейсу УСО, с помощью УСО-01, УСО-04 или персонального компьютера. Организация сети по Q2.
программное обеспечение   КПО-110 РТ4.078.073 Оптический компакт-диск с программами конфигурирования аппаратуры ОГМ 30, загрузки, контроля за состоянием каналов и мониторинга сети.
ЗИП ОГМ 30 №1 РТ4.078.074 Используется для проверки параметров ТЧ каналов плат ОК-110, СИ-110, СВ-110, ПА-113, ПА-114, а также для подключения внешних измерительных приборов и ПКСУ.
ЗИП ОГМ 30 №2 РТ4.078.075 Состоит из компьютера типа Notebook с установленным программным обеспечением КПО-110 и соединительного кабеля AT?link 9F/9F.
блок АИ-01 РТ2.135.051 Организация удаленного доступа к сети Q2 аппаратуры ОГМ 30 с установленными платами КС-115 по выделенному цифровому каналу 64 кбит/с в потоке Е1.
комплект
КПО-РМО   РТ4.078.084
Оптический компакт-диск с программой удаленного мониторинга аппаратуры ОГМ 30.
