Главная > Каталог > Первичные гибкие мультиплексоры > Первичный гибкий мультиплексор Транспорт 30х4 > Состав

Состав

Гибкий мультиплексор Транспорт 30х4



Цена
Задать вопрос
+7 (495) 645-34-25

Купить

Состав оборудования мультиплексора "Транспорт-30х4"

Код заказа
Наименование
Назначение и Конструктивное исполнение


Крейт для стойки 19' с материнской платой аппаратуры гибкого мультиплексора Транспорт 30х4 и материнской платой аппаратуры ЦВОЛТ Транспорт 32х30

Крейт предназначен для установки и соединения между собой всех плат, входящих в состав аппаратуры. Внутренние соединения плат аппаратуры гибкого мультиплексора осуществляется через материнскую плату крейта. Здесь и далее для всех корпусов и крейтов указанных в настоящем разделе действуют следующие правила установки плат:

1. Первое место в крейте крайнее левое (при вертикальной установке интерфейсных плат расширения) или самое верхнее (для горизонтальной установки интерфейсных плат расширения для РТК.21.36);

2. Первые 16 мест предназначены для установки интерфейсных плат, или резервных блоков питания, или плат управления и ИКМ трактов, используемых в качестве самодостаточных кросс-коммутаторов, 16 место предназначено для установки резервной платы управления и ИКМ трактов;

3. 17 место предназначено для установки главной платы управления и ИКМ трактов;
4. 16 место предназначено для установки резервной платы управления и ИКМ трактов;
5. 18-19 места занимает основной блок питания с генератором вызывного напряжения;
7. В 1-16 место может быть установлен резервный блок питания с генератором вызывного напряжения;
8. В 20 и 21 место можно установить плату оптического линейного тракта при использовании крейта РТК.21.12 или крейта РТК.21.33
Отличия от РТК.21.1 (снятого с производства):

установлена другая материнская плата, которая позволяет установить дополнительно в крейт любую плату полукомплекта аппаратуры ЦВОЛТ Транспорт 32х30 с целью обеспечения мультиплексора оптическим линейным трактом. Также при необходимости в крейт может быть установлена «Интерфейсная плата РТК.14.17» для управления полукомплектами Транспорт 32х30

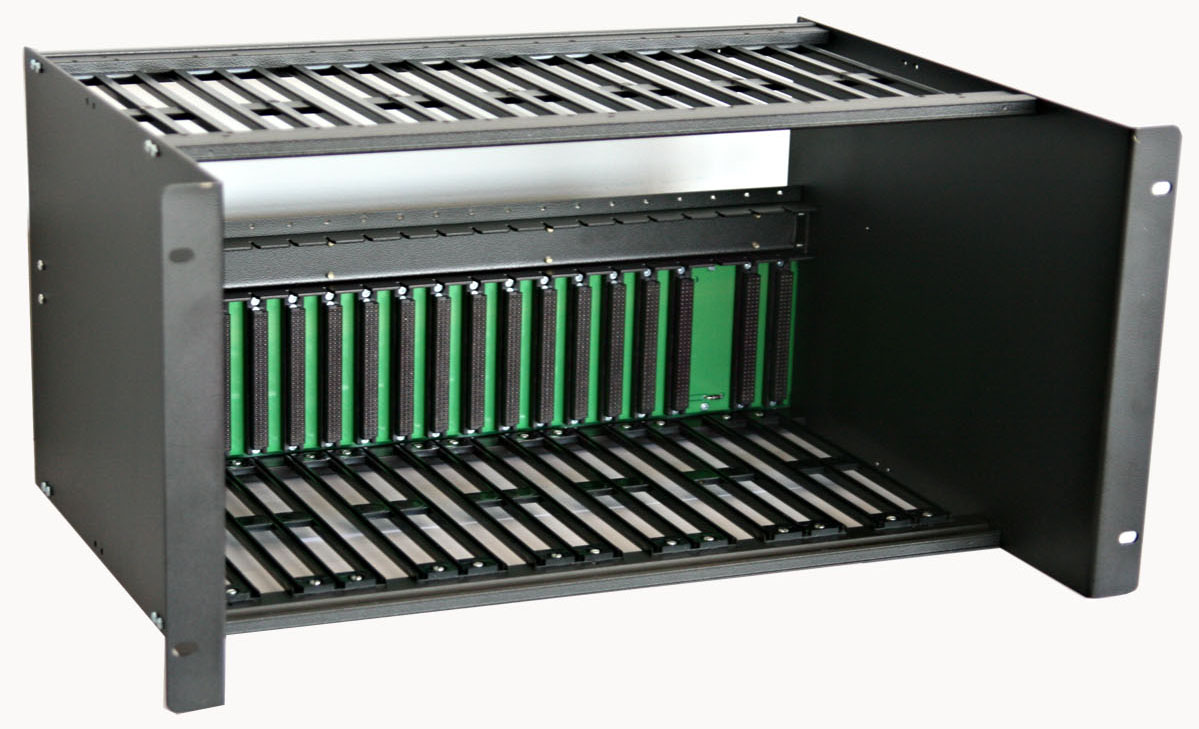

 Крейт для стойки 19'

Крейт для стойки 19' с материнской платой аппаратуры гибкого мультиплексора Транспорт 30х4 и материнской платой аппаратуры ЦВОЛТ Транспорт 32х30. Модификация 1

Отличается от РТК.21.12 тем, что не имеет верхней, нижней и задней крышки.
Облегченная конструкция с меньшей стоимостью

 Оборудование гибкого
            мультиплексора - крейт для стойки 19'
РТК.53.5 Крейт для стойки 19’’, высотой 6U, для установки плат первичного гибкого мультиплексора "Транспорт 30х4".

Предназначен для организации в одном корпусе: гибкого мультиплексора;  абонентского выноса АТС емкостью до 512 номеров;  до 20 независимых оптических мультиплексоров РТК.14.54, или других полукомплектов оптических мультиплексоров «Транспорт-32х30».


РТК.21.64 СпецКрейт  для установки двух независимых систем связи. Мод. РТК.21.12.

Предназначен для организации в одном корпусе: двух независимых гибких мультиплексоров; двух независимых выноса АТС емкостью до 224 абонентов;  до 20 независимых оптических мультиплексоров типа РТК.14.54, или других полукомплектов «Транспорт-32х30».


РТК.21.63
СпецКрейт для установки 2-х независимых систем связи. Мод. РТК.21.33.
Предназначен для организации в одном корпусе: двух независимых гибких мультиплексоров;
двух независимых выноса АТС емкостью до 224 абонентов;  до 20 независимых оптических мультиплексоров типа РТК.14.54, или других полукомплектов «Транспорт-32х30».


РТК.53.9 Миникрейт для стойки 19’’, 3U, с материнской платой гибкого мультиплексора и абонентского выноса АТС.


Предназначен для организации в одном корпусе: гибкого первичного мультиплексора; абонентского выноса емкостью до 128 номеров;
до 5 независимых оптических мультиплексоров типа РТК.14.54.
















Мини-крейт для стойки 19', с материнской платой, 3U, 6 мест










Малоканальный крейт 19", 1,5U , 3 места

Для мини-крейта действует следующая нумерация по установке плат: самая верхняя плата имеет номер 1 и далее до 6. В самую нижнюю позицию устанавливается только плата управления. Устанавливать БП можно в любую позицию, но желательно в 5



Наиболее экономичное решение для организации малоканальных абонентских выносов. Малоканальный крейт включает в себя 3 места для платы управления и ИКМ-трактов, платы питания и платы абонентских интерфейсов.
 Оборудование гибкого мультиплексора - мини-крейт







РТК.53.4 Плата управления и ИКМ трактов VOIP

Трансляция каналов связи через Е1, Ethernet, или по сети WAN.

Организация абонентских выносов через Е1, Ethernet, или Интернет.

Передача Е1 через Ethernet или по WAN.

Передача Е1 по схеме «1+1» через Е1, Ethernet, и поWAN.

Кросс-коммутатор (возможна установка до 17 штук в крейты РТК.21.12, РТК21.33)

Ёмкость платы:
- 8 потоков Е1;
- 4 порта Ethernet 10/100Tx для передачи любых каналов используемых для связи, или
Е1.

Плата имеет стык с 16 платами канальных окончаний, порт Ethernet для контроля и управления с поддержкой SNMP и выход на аварийную станционную сигнализацию, стык синхронизации от внешнего задающего генератора.

Плата может устанавливаться и использоваться:

1. В 17 место крейта как основная (главная) плата управления и кросс-коммутации;

2. В 1-17 место крейта как самодостаточный кросс-коммутатор на 8Е1 и 256 каналов по 64 кбит/с для передачи через 4 порта Ethernet с возможностью группирования этих каналов в группы от 1Е1 до 32Е1.

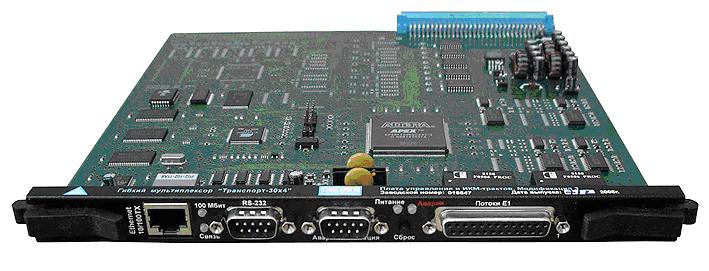

Плата управления и ИКМ трактов.
Модификация 2

На плате управления и ИКМ трактов. Модификация 2 расположены: - центральный процессор; - цифровой полнодоступный кросс-коммутатор 288х288 каналов по 64 кбит/с; - 5 потоков Е1; - стык с 16 платами канальных окончаний; - интерфейсные порты Ethernet и RS-232 - стык с компьютером для контроля и управления мультиплексором; - задающий кварцевый генератор; - выход на аварийную станционную сигнализацию; - стык синхронизации от внешнего задающего генератора; - светодиодные индикаторы состояния напряжения аппаратуры, аварийного состояния, режима работы Ethernet. Плата может устанавливаться и использоваться: 1. В 16 место крейта как основная плата управления и кросс-коммутации; 2. В 17 место крейта как резервная плата управления и кросс-коммутации; 3. В 1-16 место крейта как самодостаточный кросс-коммутатор на 5Е1

 Плата управления и ИКМ трактов. Модификация 2
Плата управления и ИКМ трактов.
Модификация 3
Полностью соответствует РТК.21.18 и отличается от нее наличием интерфейсов только 3 потоков Е1 вместо 5

 Плата управления и ИКМ трактов. Модификация 3

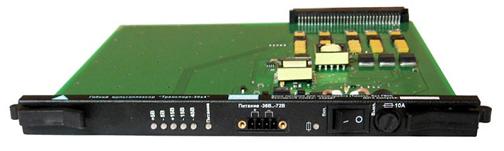

Плата блока питания. Модификация 6. (1 место, БП и ГВН, резервирование)

Новая модель. Отличается от РТК.21.37 тем, что занимает 1 место в крейте. Мы рекомендуем повсеместно использовать данную модификацию как наиболее перспективную

Плата блока питания 21.52
Плата блока питания. Модификация 5 (1 место, без ГВН, резервирование)
Новая модель. Отличается от РТК.21.41 тем, что не содержит ГВН.

Генератор вызывного напряжения (ГВН) нужен только при использовании плат абонентских комплектов и других интерфейсов прямых абонентов. Если эти интерфейсы не используются рекомендуем использовать РТК.21.39

Плата блока питания 21.52

Плата блока питания для мини-крейта 3U (1 место, БП и ГВН)
Новая модель. Предназначена для использования только в мини-крейте, имеет

генератор вызывного напряжения. Предназначена для работы с платами, обслуживающих абонентский комплект, т.е. РТК.21.32 и РТК.21.21, но может применяться с любыми типами плат окончаний. Цена на данную плату выше, чем на плату без ГВН.

 Плата блока питания 21.51
РТК.23.1 Плата преобразователя переменного напряжения 220 В, 50 Гц в постоянное напряжение 60 В мощностью 150 Вт

Предназначена для обеспечения питания гибкого мультиплексора «Транспорт-30х4» и любого внешнего оборудования от переменного напряжения 220В,50Гц.

Мощность нагрузки 150Вт. Выходное напряжение -60В.

РТК.23.1
РТК.53.1 Блок питания "Транспорт 30х4" VoIP БП 512 Блок питания, разработанный для абонентского выноса емкостью от 32-х до 512-ти абонентов. плата РТК.53.1
РТК.23.10 Источник бесперебойного электропитания (ИБЭП) от ~220В или от АКБ -48В. Напряжение выхода - 60В, мощность 150 Вт. Обеспечивает заряд и содержание АКБ, поддерживает режим "горячего резервирования". Имеет комплект автоматических защит и индикацию состояния.

ИБЭП выполнен в виде платы, для установки в корпуса РТК.21.12, РТК.21.33 и в миникрейт РТК.21.36 и индивидуальный корпус РТК.14.39. и занимает в них 1 слотоместо. Для обеспечения "горячего резервирования", можно установить несколько плат ИБЭП.
Обеспечивается гальваническая развязка между входными и выходными цепями питания.
При использовании 4-х аккумуляторов 12В, 26Ач обеспечит непрерывным резервированным питанием в течение 14 часов полностью укомплектованный крейт РТК.21.12, РТК.21.33



плата РТК.53.1
РТК.14.54 Полукомплект для передачи 24Е1+Ethernet 100 Мбит/с.  Плата оптического стыка "Транспорт 32х30" для установки в крейт "Транспорт 30х4".
Может работать по кольцу с резервированием.
В качестве оптических интерфейсов используются 2 независимых оптических SFP-разъёма, работающих по 1-му или 2-м волокнам на скоростях 155 Мбит/с (STM-1).
На плате установлены 8 интерфейсов RJ-45 для подключения Е1,  3 интерфейса Ethernet 10/100, два интерфейса RS-232 и интерфейс аварийной станционной сигнализации.
Плата генератора вызывного напряжения (1место, без БП)
Новая модель. Отличается от РТК.21.41 тем, что содержит только ГВН.

Генератор вызывного напряжения (ГВН) нужен только при использовании плат абонентских комплектов и других интерфейсов прямых абонентов.

Предназначена для установки в дополнение к плате РТК.21.39
 Плата генератора без БП
РТК.21.56 Плата кросс- коммутатора канальных интервалов 5Е1 Предназначена для кросс-коммутации КИ 64 кбит/с между 5-ю потоками Е1, обслуживаемыми мультиплексором Плата генератора без БП
РТК.53.2 Плата, обслуживающая 32 абонентских комплекта (FxS) VOIP

Содержит 32 абонентских комплекта (FxS). Разработана для использования в абонентских выносах построенных на базе гибкого мультиплексора «Транспорт-30х4» по Е1 (ISDN PRI), Ethernet, или Интернет емкостью от 32 до 512 абонентов.

плата РТК.53.2

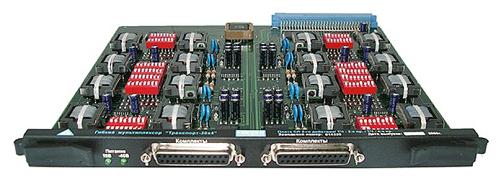

Плата, обслуживающая восемь 3-х или 4-проводных исходящих СЛ аналоговых АТС

Предназначена для организации 8 исходящих СЛ любой аналоговой АТС для связи в направлении от аналоговой АТС к цифровой АТС. Рекомендуем использовать для СЛ длиной порядка 500 м.


 Плата, обслуживающая восемь 3-х или 4-х проводных исходящих СЛ аналоговых АТС

Плата, обслуживающая восемь 3-х или 4-проводных входящих СЛ аналоговых АТС

Предназначена для организации 8 входящих СЛ любой аналоговой АТС для связи в направлении от цифровой АТС к аналоговой АТС. Рекомендуем использовать для СЛ длиной порядка 500м


 Плата, обслуживающая восемь 3-х или 4-х проводных входящих СЛ аналоговых АТС

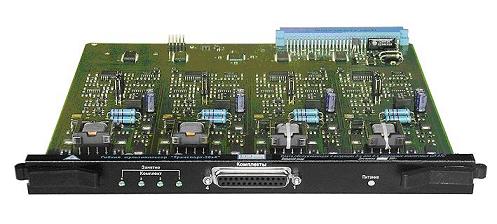

Плата, обслуживающая 4 исходящих 3-х или 4-х проводных аналоговых СЛ АТС

Предназначена для организации 4 исходящих СЛ любой аналоговой АТС для связи в направлении от аналоговой АТС к цифровой АТС. Работает по СЛ большой длины


 Плата,
            обслуживающая 4 исходящих 3-х или 4-х проводных СЛ АТС
Плата, обслуживающая 4 входящих 3-х или 4-х проводных аналоговых СЛ АТС

Предназначена для организации 4 входящих СЛ любой аналоговой АТС для связи в направлении от цифровой АТС к аналоговой АТС. Работает по СЛ большой длины


 Плата,
            обслуживающая 4 входящих 3-х или 4-х проводных СЛ АТС

Плата, обслуживающая 8 абонентских комплектов (FXS). Модификация 3
Предназначена для организации: абонентских линий по трактам Е1, каналов прямых абонентов.

Обеспечивает подключение 8 телефонных аппаратов. Выполняет функции аналогичные абонентским комплектам АТС. FхS. Встроенная самовосстанавливающаяся защита от попадания напряжения 220В,50Гц и высокого напряжения до 50 кВ.


 Плата, обслуживающая 8 абонентских
            комплектов

Плата, обслуживающая 8 станционных комплектов (FXO). Модификация 1.

Предназначена для организации абонентских линий по потокам Е1. Обеспечивает подключение к 8 абонентским линиям любых типов АТС. Выполняет функции аналогичные функциям телефонного аппарата. FXO


 Плата, обслуживающая 8 станционных
            комплектов

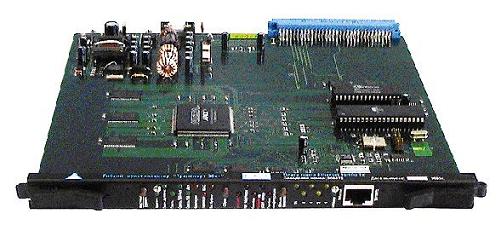

Плата передачи порта Ethernet 10/100TX по 1-му - 31-му каналу потока Е1 (скорость n*64 кбит/с, n=1..31)

Предназначена для передачи интерфейса Ethernet 10Tx/100Тx по потоку Е1. Скорость передачи n*64кБит/с, n=1..31. Поддерживает любые протоколы передачи пакетов Ethernet, в том числе расширенных (VLAN)


 Плата передачи порта Ethernet
РТК.21.49
Плата передачи порта Ethernet 10/100TX по 1-му - 31-му каналу потока Е1 (скорость n*64 кбит/с, n=1..31). Модификация 1.

Предназначена для передачи интерфейса Ethernet 10Tx/100Тx по потоку Е1. Скорость передачи n*64кБит/с, n=1..31. Поддерживает любые протоколы передачи пакетов Ethernet, в том числе расширенных (VLAN)

Плата передачи порта Ethernet


Плата, обслуживающая 8 канальных окончаний с одним из типов интерфейсов,выбираемым пользователем: - двухсторонняя СЛ АТС типа АТСК 50/200 или АТСК 100/2000 (E&M); - канал ТЧ 4-проводный; - канал ТЧ 2-проводный

Предназначена для организации:      - каналов ТЧ 4-проводных; - каналов ТЧ 2-проводных;      - каналов интерфейса 4-проводной СЛ двухстороннего действия аналоговых АТС типа АТСК 50/200 и АТСК 100/2000 (E&M).

Выбор типа интерфейса каждого канала производится пользователем перемычками на плате.


 Плата, обслуживающая 8 канальных окончаний


Плата, обслуживающая 6 канальных окончаний, каждое из которых поддерживает работу следующих интерфейсов: - абонентский комплект (FXS); - станционный комплект (FXO);   - канал ТЧ 2проводный; - канал ТЧ 4проводный; - прямой телефон;    - прямой телефон с поддержкой сигнализации 2100 Гц;   - прямой телефон с индукторным вызовом (сигнализация 2100 Гц)

Предназначена для организации каналов с интерфейсами:    - абонентский комплект (FXS); - станционный комплект (FXO);      - канал ТЧ 2-проводный;     - канал ТЧ 4-проводный;     - прямой телефон;    - прямой телефон с поддержкой сигнализации 2100 Гц;    - прямой телефон с индукторным вызовом (сигнализация 2100 Гц). Выбор типа интерфейса каждого канала производится пользователем перемычками на плате.


 Плата, обслуживающая 6
            канальных окончаний

Плата канальных окончаний, содержащая 4 порта с интерфейсом передачи данных С1-ФЛ-БИ


Предназначена для транзита цифровых сигналов асинхронных данных через 4 независимых стыка С1-ФЛ-БИ со скоростями 2,4; 4,8; 9,6; 16; 32; 48 Кбит/с.

Обеспечивает возможность подключения к специальной аппаратуре, имеющей стык С1-И, который используется в основном на станциях космической связи и в шифровальной аппаратуре


 Плата канальных окончаний

Плата канальных окончаний, содержащая 4 порта с интерфейсом передачи данных ОЦК (основной цифровой канал 64кБит/с)


Предназначена для передачи данных на скорости 64кБит/с. Имеет интерфейс ОЦК по ГОСТ


 Плата канальных окончаний

Плата передачи данных, содержащая 2 канальных окончания каждое из которых поддерживает работу следующих интерфейсов: V.35; V.36; X.21; RS-530A; RS-530; RS-232С/V.24/V.28

Плата передачи данных поддерживает следующие последовательные интерфейсы передачи данных: V.35, V.36, X.21, RS-530A, RS-530, RS-232C/V.28/V.24.

Выбор типа интерфейса каждого канала производится пользователем программно

 Плата передачи данных
Плата, обслуживающая 16 ключей и датчиков, гальванически развязанных, ключи на ток до 0.5А, напряжение до 72В; при обесточивании платы все контакты ключей разомкнуты; датчики с порогом срабатывания 5-12В, сопротивление 117кОм, максимальное напряжение 200В

Плата обеспечивает передачу сигналов, получаемых с датчиков, на соответствующие ключи.

Имеется выбор одного из режимов работы при помощи переключателей на плате. В режиме прямой передачи сигналов датчиков, наличие сигнала на входе датчика вызывает замыкание соответствующего ключа.

В режиме инверсной передачи, наличие сигнала на входе датчика вызывает размыкание соответствующего ключа.


Плата, обслуживающая 16 ключей, гальванически развязанных, на ток до 0.5А, напряжение до 72В, при обесточивании платы все контакты ключей разомкнуты 16 ключей, которые работают на размыкание и замыкание позволяют воспроизводить удаленный потенциал линии на ближней стороне.

Плата, обслуживающая 16 датчиков, гальванически развязанных, порог срабатывания 5-12В, сопротивление 117кОм, максимальное напряжение 200В

16 датчиков обеспечивают контроль состояния до 16 устройств или линий на удаленной стороне. 16 датчиков измеряют напряжение линии.

Плата содержащая 8 приемопередатчиков С1-ТГ

Предназначена для стыка с каналами телеграфных сетей (стык С1-ТГ)


РТК.21.60

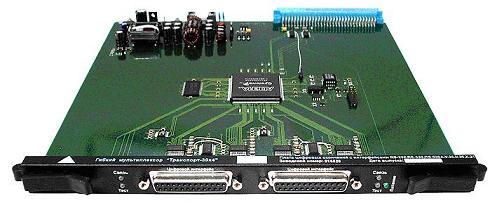

Плата передачи данных, содержащая 2 канальных окончания, каждое из которых поддерживает работу следующих интерфейсов: RS-422 (EIA-422)/V.11;

V.35;

RS-449 (EIA-449)/V.36;

X.21;

RS-530A (EIA-530A);

RS-530 (EIA-530);

RS-232(EIA-232)/V.24/V.28;

RS-485 (EIA-485).

Плата поддерживает последовательные интерфейсы передачи данных. Выбор каждого вида интерфейса производится программно, или перемычками на плате. Плата является аналогом РТК.21.31, но отличается от неё наличием дополнительных интерфейсов RS-485.





РТК.21.60
Плата передачи данных, cодержащая 2 канальных окончания

Предназначена для обработки сигналов последовательных интерфейсов передачи данных:
RS-232(EIA-232)/V.24/V.28;
RS-422 (EIA-422)/V.11;
RS-485 (EIA-485)
RS-449 (EIA-449)/V.36;
RS-530 (EIA-530);
RS-530A (EIA-530A);
V.35;
X.21.


РТК.21.62 Плата, обслуживающая 8 канальных окончаний с одним из типов интерфейсов, выбираемым пользователем

Ппредназначена для передачи по цифровым потокам Е1 :

4-проводных и 2-х проводных каналов ТЧ;

4-проводных каналов соединительных линий двухстороннего действия аналоговых АТС типа АТСК 50/200 и АТСК 100/2000 (E&M);

соединительных линий АДАСЭ;

организации канала связи между диспетчерским пультом командно-диспетчерского пункта (КДП) и радиостанцией передающего радиоцентра (ПРЦ), включая интерфейс для подключения диспетчерского пульта с «гарнитурой и тангентой», и интерфейс для подключения радиостанции, работающей в симплексном режиме по фантомным цепям (средним точкам линейных трансформаторов).
