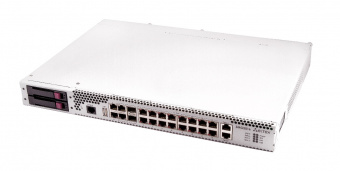

Транковый шлюз SMG-2016

Запросить цену

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Гибридный транковый шлюз SMG-2016 с функциями IP-АТС для сопряжения сигнальных и медиапотоков TDM и VoIP-сетей и организации IP-АТС на 3 000 SIP-абонентов с поддержкой широкого набора ДВО.

Отдел продаж: +7 (495) 645-34-25. Мы всегда готовы проконсультировать Вас по телефону или онлайн и предложить выгодные условия поставки.

Описание
Технические характеристики
Отзывы о товаре
Задать вопрос
Цены

Оборудование снято с производства.

Замена - SMG-3016

SMG-2016 - это гибридная платформа, которая может применяться в качестве транкового шлюза для сопряжения сигнальных и медиапотоков TDM и VoIP-сетей, IP-АТС с поддержкой функций ДВО и СОРМ, а также выступать универсальным решением для построения инфокоммуникационных сетей связи нового поколения.

Дополнительные опции для шлюза SMG-2016 позволяют использовать его в качестве полнофункциональной IP-АТС до 3 000 SIP-абонентов с поддержкой широкого набора ДВО, а также полным соответствием требованиям нормативных документов по СОРМ.

Программный модуль IP-АТС ECSS-10 предназначен для быстрого развёртывания VoIP-узла связи с минимальными капитальными затратами (CAPEX). Наличие всех видов сертификатов на семейство продуктов ECSS-10 позволяет использовать IP-АТС ECSS-10 на базе транкового шлюза SMG-2016 в качестве АТС любого уровня с последующей приёмкой в эксплуатацию органами Россвязьнадзора и ФСБ.

Шлюз поддерживает до 16 потоков Е1 (ОКС7, PRI, V5.2) и до 768 каналов VoIP.

Масштабируемость

SMG-2016 сконструирован в форм-факторе 1U со сменными модулями:
- 4 слота для субмодулей C4Е1 с поддержкой 4-х потоков Е1
- 6 слотов для субмодулей SM-VP-M300 с поддержкой до 128 каналов VoIP (G.711)
Оборудование обеспечивают высокий уровень отказоустойчивости с автоматическим переключением на резервный элемент в случае отказа любого субмодуля системы, а также модуля питания.

Интерфейсы подключения
- 4 порта 10/100/1000BASE-T,
- 2 комбо-порта 1000-Base-X (SFP);
- 16 портов E1 (RJ-48)
- 2 слотоместа для SATA HDD форм-фактора 2,5'’
Достоинства шлюза SMG-2016

Широкая функциональность, строгое соответствие стандартам и высокая надёжность операторского класса позволяют решать на базе SMG-2016 большинство возникающих у операторов и сервис-провайдеров задач.

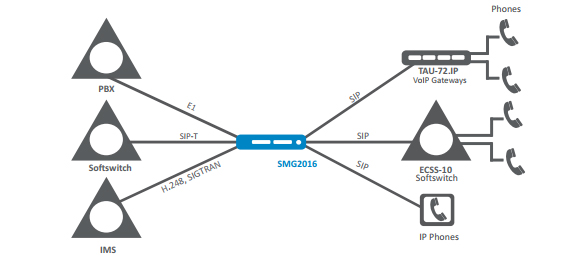

Схема применения транкового шлюза SMG-2016

Поддерживаемые протоколы

TDM протоколы: ОКС7 , PRI (Q.931), Q.699 (взаимодействие PRI и ОКС7), V5.2 LE1, V5.2 AN1

VoIP протоколы: SIP, SIP-T/SIP-I, SIP-Q, H.3231, SIGTRAN (M2UA, IUA)1, H.2481

Шлюз обеспечивает 100% функциональную совместимость SMG-2016 с различным оборудованием: цифровыми АТС, IP-АТС, Softswitches, VoIP-шлюзами, SIP-телефонами, программными SIP-клиентами и др.

Безопасность

В транковом шлюзе SMG-2016 реализована интеллектуальная защита IP-сетей от несанкционированных внешних подключений SIP-абонентов (Динамический брандмауэр, Статический брандмауэр, черные/белые списки ip- адресов, подсетей и др.), а также по протоколам http/https/telnet/ssh. Для дополнительной защиты при подключении к публичным IP-сетям предусмотрена совместимость с пограничными контроллерами сессий (например, SBC-1000), выполняющими функции межсетевых экранов для VoIP-сетей.

Биллинг

Интеллектуальная RADIUS-маршрутизация вызовов на основе ответов биллинговой системы по протоколу RADIUS позволяет строить гибкие правила для обработки вызовов.

Электропитание:

~220В или -48В

Шасси транкового шлюза содержит 2 слота для установки модулей питания:

PM160-220/12, 220V AC, 160W для питания от ~220В

PM100-48/12, 48V DC, 100W для питания от -48В

Конструкция
Транковый шлюз SMG-2016 выпускается в металлическом корпусе шириной 19” и высотой 1U.

Размеры (ШхВхГ): 430х45х260 мм

Вес: 3,2 кг

Декларация соответствия: № СПД-7419 до 10.05.2026 г

Декларация таможенного союза: ТС № RU Д-RU.AB45.B.38012 до 18.12.2019 г

Производство: Россия

Гарантия: 12 месяцев
Документы

Общее описание транкового шлюза SMG-2016 Размер: 2,3 мб
Технические характеристики Транковый шлюз SMG-2016

Оборудование снято с производства.

Замена - SMG-3016

TDM протоколы

ОКС7

PRI (Q.931)

Q.699 (взаимодействие PRI и ОКС7)

V5.2 LE1

V5.2 AN1

Протоколы VoIP

SIP, SIP-T/SIP-I, SIP-Q

H.3231

SIGTRAN (M2UA, IUA)1

H.2481

Емкость и производительность

До 768 каналов VoIP

До 16 потоков E1 (RJ-48)

Максимальная интенсивность нагрузки - 120 cps

Quad-Core ARMv7 based Marvell Armada-XP 1.6 GHz

Оперативная память 4 GB

Интерфейсы

16 портов E1 (RJ-48)

2 порта 10/100/1000Base-T (RJ-45) / 1000Base-X(SFP)

2 порта 10/100/1000Base-T (RJ-45)

2 слотоместа для SATA HDD форм-фактора 2,5'’

Управление вызовами

Взаимодействие со STUN-сервером на SIP-интерфейсе

Маршрутизация по номеру вызываемого (CdPN)

или вызывающего (CgPN) абонента

Модификация номера до и после маршрутизации

Запись разговоров по параметрам

Использование нескольких планов нумерации

Ограничение количества линий на абонента

Настройка режима обслуживания абонента

Выключение транк-группы из работы

Управление вызовом через RADIUS1

Прямое проключение транк-групп

Поддержка СОРМ1

Префикс на несколько транк-групп

Интерактивное голосовое меню (IVR)1

Выгрузка - загрузка конфигурации одним файлом

Ограничение количества линий на SIP-интерфейс

Ограничение количества входящих и исходящих линий на абонента

Ограничение входящей нагрузки CPS (calls per second) на транковой группе

Голосовые кодеки

G.711 (a-law, µ-law), G.729 (A/B), G.723.1, G.726 (32 Кбит/c)

Поддержка факсов

T.38 Real-Time Fax, G.711 (a-law, µ-law) pass-through

Голосовые стандарты

VAD (детектор активности речи)

CNG (генерация комфортного шума)

AEC (эхо компенсация, рекомендация G.168)

Качество обслуживания (QoS)

Назначение Diffserv и приоритетов 802.1р для SIP и RTP

Динамический и статический джиттер-буфер

Ограничение скорости исх./вх. трафика

DTMF

Передача методами INBAND, RFC 2833, SIP INFO, SIP NOTIFY

Биллинг

Запись биллинговой информации в CDR-файл, параллельная запись CDR-файла на локальный HDD-диск и удаленный FTP-сервер

RADIUS Accounting

Поддержка различных биллинговых систем:

Hydra Billing, LANBilling, PortaBilling, NetUP, BGBilling (возможна интеграция с другими системами)

Гибкость

Создание нескольких сетевых интерфейсов для телефонии (SIP, RTP) с разными IP-адресами

Работа с несколькими планами нумерации

Резервирование сигнального канала ОКС7

Контроль активности разговорного соединения (по наличию RTP или RTCP)

Индивидуальная маршрутизация для потоков одного пучка ОКС-7

Управление и мониторинг

Мониторинг каналов потоков Е1 и VoIP в web-интерфейсе

Управление каналами и сигнальными линками ОКС-7 в web-интерфейсе

Аварийное логирование с возможностью сохранения логов на syslog-сервере

Хранение трассировок на HDD-накопителе

Информирование об авариях по SNMP

Безопасность

Черный и белый списки IP-адресов для регистрации

Вывод в syslog всех попыток доступа к устройству

Автоматическая блокировка по IP-адресу после неуспешных попыток регистрации и/или доступа по протоколам http/https/telnet/ssh

Список разрешенных IP-адресов для доступа к управлению устройством

Разграничение прав доступа admin / user

Контроль IP-адреса адреса источника встречного RTP-потока

Аутентификация абонентов на RADIUS-сервере и SIP registrar

Digest-авторизация (RFC 5090, Draft-Sterman)

Digest-авторизация в RADIUS (RFC 5090, Draft-Sterman)

Расширенный функционал SIP/SIP-T/SIP-I

Регистрация и аутентификация до 3000 SIP-абонентов1

Поддержка ДВО для 3000 SIP-абонентов1

Взаимодействие SIP и SIP-T/SIP-I

Транковая, транзитная и абонентская регистрация SIP-транков

Дополнительные виды обслуживания

Различные виды переадресации (Call Forward)

Переадресация по недоступности (CFOS)

Переадресация по неответу (CFNR)

Переадресация безусловная (CFU)

Переадресация по занятости (CFB)

Передача вызова (Call Transfer)

Музыка на удержании (MOH)

Удержание вызова (Call Hold)

Группа вызова (Call Hunt)

Перехват вызова (Call Pickup)

Индикатор занятости линии (Busy Lamp Field)

Конференция с последовательным сбором участников (CONF)

Конференция по списку

Трехсторонняя конференция

Интерком оповещения (Intercom)

Пейджинг (Paging)

Ограничение исходящей связи(Out calls restrict)

Исходящая связь по паролю (RBP)

Активация пароля (PWD ACT)

Замена пароля (PWD)

Электропитание:

~220В или -48В

Шасси транкового шлюза содержит 2 слота для установки модулей питания:

PM160-220/12, 220V AC, 160W для питания от ~220В

PM100-48/12, 48V DC, 100W для питания от -48В

Размеры (ШхВхГ): 430х45х260 мм

Вес: 3,2 кг
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.

Цены на Транковый шлюз SMG-2016

Оборудование снято с производства.

Замена - SMG-3016

Наименование	Описание	Цена,руб без НДС	Цена,руб c НДС
Шасси SMG-1016M
SMG-2016M	Шасси цифрового шлюза SMG-2016: 4 слота для субмодулей М4Е1, 6 слотов для субмодулей SM-VP-M300, 2 слота для модулей питания PM160-220/12 и PM100-48/12	по запросу	по запросу
Субмодули для шасси SMG-2016
SM-VP-M300	Субмодуль SM-VP-M300 с поддержкой до 128 каналов VoIP (G.711)	по запросу	по запросу
М4Е1	Cубмодуль абонентских линий АТС TAU32M-Субмодуль М4Е1 с поддержкой до 4-х потоков Е1	по запросу	по запросу0
Модуль памяти для шасси SMG-1016M
SSD-8Gb	Встраиваемый SSD-накопитель, 8 Гб	по запросу	по запросу
Модули питания для шасси SMG-2016
PM160-220/12	Модуль питания PM160-220/12, 220V AC, 160W	по запросу	по запросу
PM100-48/12	Модуль питания PM100-48/12, 48V DC, 100W	по запросу	по запросу
