ТС-30-БСС первичный гибкий мультиплексор

Запросить цену

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

ТС-30-БСС - первичный гибкий мультиплексор, для аналого-цифрового преобразования, передачи соединительных линий, цифровых каналов и каналов Ethernet по потокам Е1. Имеет электрический и оптический линейные интерфейсы выхода.

Отдел продаж: +7 (495) 645-34-25. Мы всегда готовы проконсультировать Вас по телефону или онлайн и предложить выгодные условия поставки.

Описание
Технические характеристики
Отзывы о товаре
Задать вопрос
Цены

ТС-30-БСС - первичный гибкий мультиплексор, который предназначен для аналого-цифрового преобразования, передачи соединительных линий, цифровых каналов и каналов Ethernet по нескольким сформированным потокам Е1. ТС-30-БСС имеет электрический и оптический линейные интерфейсы выхода.

Достоинства мультиплексора ТС-30 БСС

• резервирование плат питания и потоков Е1;
• возможность «горячей» замены сменных модулей мультиплексора без выключения питания;
• поддержка стыков С1-И, ОЦК, С1-ТЛГ для включения в ТС-30 БСС специальной аппаратуры связи

Первичный гибкий мультиплексор ТС-30-БСС применяется для реализации следующих схем включения:

• оконечный режим для передачи 30 или 60 абонентских интерфейсов в один или два цифровых потока Е1. Поддерживается резервирование потоков Е1 по типу 1+1;

• режим ввода-вывода для передачи 30 или 60 абонентских интерфейсов в два цифровых потока Е1 для передачи в двух направлениях. Обеспечивается кросс-коммутация канальных интервалов 64 кБит/с между двумя входящими и двумя внутренними потоками Е1;

• режим кросс-мультиплексора для коммутации тайм-слотов 64 кбит/с между 10 потоками Е1 и ввода-вывода до 60 каналов из любых потоков Е1, включенных в мультиплексор ТС-30-БСС. Поддерживается более 50 вариантов конвертации сигнализации в потоках Е1.

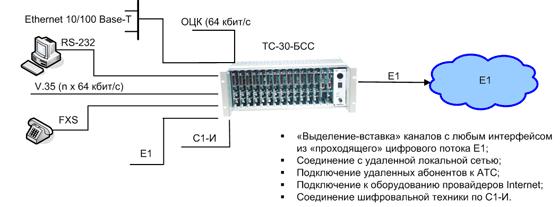

Схема передачи аналоговых и цифровых интерфейсов по потоку Е1 с помощью ТС-30-БСС

Управление и контроль состояния мультиплексора ТС-30-БСС

Управление и мониторинг ТС-30-БСС производится программно, с помощтью ПО «Терминальная программа мультиплексора ТС-30-БСС». Программа управления предоставляет возможность:

- устанавливать режимы работы всех модулей входящих в ТС-30;

- устанавливать местные и удаленные шлейфы для каналов ТС-30;

- ограничивать доступ к канальным окончаниям, по выбору;

- устанавливать уровни доступа к функциям администрирования;

- проводить диагностику всех модулей входящих в ТС-30 и измерение параметров линейных сигналов;

- отображать мониторинг установления соединений и изменения параметров функциональных устройств и вести журнал состояний всех модулей входящих в ТС-30 и всех возникающих ситуаций;

- вырабатывать аварийные и предупредительные сигналы и подавать их на пульт оператора.

Напряжение электропитания: - 24; 36; 48; 60; +27В

Мощность: не более 40 Вт

Размеры: 482 х 180 х 27

Вес: до 8 кг, взависимости от конфигурации

Технические характеристики ТС-30-БСС первичный гибкий мультиплексор

Основные технические характеристики мультиплексора ТС-30

Линейный интерфейс

Скорость передачи	2,048 Мбит/с
Линейный код	HDB-3 или AMI
Входное сопротивление	120 Ом (симметричный)
Затухание в кабеле	до 43 дБ
Рекомендации МСЭ-Т	G.703, G.70

Аналоговое окончание канала

Каналы ТЧ	рек.G.712
полоса пропускания	0,3 ÷ 3,4 кГц
частота дискретизации	8 кбит/с

Каналы звукового вещания (ЗВ)
- полоса пропускания	0,04 ÷ 15 кГц
- частота преобразования	16 или 32 или 48 кбит/с

Цифровое окончание канала

Интерфейс V.24
- скорость передачи	от 300 до 115200 кбит/с в асинхронном режиме 64 или 128 кбит/с в синхронном режиме
Интерфейс V.35
- скорость передачи	nх64 кбит/с (n =1…31) в синхронном режиме
Интерфейс Ehternet 10 Base-T/100 Base-T
- скорость передачи	nх64 кбит/с (n =1…31)

Интерфейс ОЦК
- скорость передачи	2 канала по 64 кбит/с, G.703.1
Интерфейс ISDN
- скорость передачи	2В+D (144 кбит/с)
Интерфейс С1-И
- скорость передачи	1,2; 2,4; 4,8; 9,6; 32; 48; 64 кбит/с
Интерфейс С1-ТЛГ
- скорость передачи	50; 100; 200; 800 Бод

Цифровой сигнальный канал	Канал общей сигнализации в КИ 16, PRI EDSS, R2, R1,5, FXS, FXO, 1F, 2F, индуктивная
Аналоговый сигнальный канал	Е&М, частотная сигнализация, 3-х/4-х проводная батарейная сигнализация, шлейфная сигнализация по 2-х проводным соединительным линиям
Каналы телеметрии	32 датчика и 16 пар ключей, измерение t= -55 +125 и U= -100В +100В
Интерфейс для системы обслуживания	Ethernet, RS-232
Входное напряжение питания, В	- 24; 36; 48; 60; + 27В
Потребляемая мощность, Вт	не более 40
Размеры, мм	482 х 180 х 27
Вес, кг	до 8 кг, взависимости от конфигурации

Состав

В состав мультиплексора ТС-30-БСС входят следующие составные узлы и модули:

МБ-19 каркас 19” высотой 4U с кроссплатой для установки модулей

ИП-04 модуль питания от 36÷72В

ИП-13М модуль питания от 36÷72В для ТС-30-БСС с АК-16

ИП-03М-01 модуль питания от 48-60В (до 30 каналов с питанием 100В для АК-05)

ИП-03МУ модуль питания от 48-60В (до 60 каналов с питанием 100В для АК-05)

ПП-02 модуль приемопередающий на 2 потока 2048 кбит/с

ПП-05 модуль приемопередатчика на 2 потока Е1,совмещенный с модулем контроля и сигнализации

ПП-08 модуль приемопередатчика и кросс- коннекции каналов 64 кБит/с между 8 внешними и 4 внутренними Е1 с функцией резервирование Е1 "1+1"

КС-04 модуль контроля и сигнализации для обслуживания ТС-30-БСС с поддержкой SMNP

КС-011 модуль контроля и сигнализации для обслуживания ТС-30-БСС

АК-16 модуль на 16 каналов прямых абонентов для подключения телефонных аппаратов

АК-16/8 модуль на 8 каналов прямых абонентов для подключения телефонных аппаратов

АК-16/4 модуль на 4 канала прямых абонентов для подключения телефонных аппаратов

АК-05 модуль на 5 каналов прямых абонентов для подключения телефонных аппаратов различного типа и таксофонов. Имеет режим «прямое соединение», который позволяет организовать выделенный канал прямой связи между двумя ТА и подключать телефонные аппараты типа ТА-57. Предусмотрена возможность программного изменения уровней разговорного тракта и параметров сигнальных цепей в широких пределах.

СК-12 модуль на 12 каналов прямых абонентов для подключения к телефонной станции

СК-12/8 модуль на 8 каналов прямых абонентов для подключения к телефонной станции

СК-12/4 модуль на 4 канала прямых абонентов для подключения к телефонной станции

СК-05 модуль на 5 каналов прямых абонентов для подключения к телефонной станции. Имеет возможность регулировки уровней разговорного тракта и параметров сигнальных цепей в широких пределах, а также подключения городских и междугородних таксофонов.

ИК-05А/ВК-05 модуль на 5 каналов исходящих/входящих городских и междугородних соединительных линий с 3/4-х проводными окончаниями для подключения АТСКУ, АТСК 100/2000 и АТСДШ. При установке 12 модулей, позволяет организовать в одном блоке ТС-30-БСС 60 каналов и 2 потока Е1.

ВК-02 модуль на 2 канала входящих городских и междугородних соединительных линий с 7-ми проводными окончаниями для подключения к входам ГИ АТСК 100/2000. Обеспечивает оконечные и транзитные виды соединений. Осуществляет обмен с АТСК 100/2000 командами в полярно-числовом коде.

ТЧ-01 модуль на 5 каналов ТЧ с 2/4-х проводными окончаниями и сигнализацией Е&M. При установке 12 модулей, позволяет организовать в одном блоке ТС-30-БСС 60 каналов и 2 потока Е1.Установка типов окончания, уровней разговорного тракта и параметров сигнальных каналов производится программно.

ЦК-041 модуль на 2 канала передачи данных с интерфейсом V.35 на скорость nх64кбит/с (n = 1…31). Обеспечивает стыковку со всеми типами оборудования передачи данных. Имеет программную регулировку параметров стыка в широких пределах.

ЦК-041С модуль на 2 канала с интерфейсом С1-ФЛ-БИ. Параметры стыка соответствуют ГОСТ 27232-87. Установка режимов работы и регулировка параметров производится программно с компьютера. Скорость передачи данных 1,2; 2,4; 4,8; 9,6; 32; 48; 64 кбит/с.

ЦК-042 модуль на 2 канала передачи данных с интерфейсом V.24 на скорости: синхронный 64 или 128 кбит/с,асинхронный от 300 до 115200 бит/с.

ЦК-043 модуль на 1 канал передачи данных с интерфейсом V.35 и 1 канал Ethernet 10 BASE-T.

ЦК-044V модуль на 1 канал Ethernet 10/100 BASE-T. Поддерживает bridge (мост) для подключения к локальным сетям, IEEE 802.3, IEEE 802.1q (VLAN) со скоростью обмена на стороне WAN n x 64 кбит/с (n=1…,31).

ЦК-045 модуль на 2 канала ОЦК по G.703.1 для передачи данных со скоростью 64 кбит/с. Имеет режим сонаправленного и противонаправленного стыка.

ЦК-046 модуль на 4 канала RS-232 (V.24) на скорости до 128 кбит/с

ЦК-046-01 модуль на 2 канала RS-422/RS-485 на скорости до 128 кбит/с

ЦК-047 модуль на 8 телеграфных каналов ТЛГ 50,100,200,800 Бод

ЦК-047-01 модуль на 4 телеграфных каналов ТЛГ 50,100,200,800 Бод

ЦК-048 модуль на 5 каналов с интерфейсом С1-И.Из них 4 канала на скорости 1,2 ÷ 48 кбит/с, и 1 канал на скорости до 480 кбит/с

ЦК-05 модуль на 3 канала ISDN с возможностью ДП сетевого терминала. Организация цифровых каналов по U -интерфейсу со скоростями передачи до 160 кбит/с. Каналы передачи данных: 2B + D, вид модуляции: 2B1Q, соответствует ANSI T1.601-1992, ETSI ETR 080.

ЦК-07 модуль на 5 портов Ethernet 10/100 Base-T со встроенным управляемым коммутатором. Предназначен для объединения удаленных сегментов сети Ethernet, построения распределенных сетей с возможностью приоритезации трафика. Общая занимаемая полоса от 64 до 1984 кбит/с, кратная 64 кбит/с. Емкость буфера 8 192 кадров. Поддерживает функции VLAN Tag/Untag, до 16 групп VLAN, QoS. (IEEE802.1q)

ЗВ-01/ЗВ-02 модуль на 4 канала приемников/передатчиков звукового вещания 1 класса. Возможна организация стереофонического канала вместо 2-х каналов

ТМ-01 модуль для передачи сигналов телеметрии (32 входных датчика и 32 выходных ключа для управления оборудованием). Имеет возможность измерения температуры (от -55ºС до + 85º С) и напряжения (до ± 100 В.) Режимы работы устанавливаются программно.

ПС-01Б модуль преобразования протоколов сигнализации в цифровом потоке Е1. Варианты конвертации устанавливаются для каждого из 30 каналов потока Е1. Встроенный кросс-коннектор позволяет производить кроссовую коммутацию каналов и объединять несколько каналов в группы для организации динамического распределения вызовов. Имеет библиотеку более 50 вариантов конвертации протоколов сигнализации: PRI EDSS, R2, R1,5, FXS, FXO, 1F, 2F, АДАСЭ, индуктивная. Имеет вариант автономного исполнения в корпусе размером 482х240х43 мм.

--------------------------------------------------------------------------------------------------

Для удобства монтажа подключения и обслуживания вместе с ТС-30-БСС предлагаются:

Отсекатели для ТС-30-БСС, которые представляют собой металлические перегородки, устанавливаемые горизонтально в 19" стойки сверху над каждым ТС-30-БСС, используемые для раскладки и крепления кабелей внешних подключений ТС-30-БСС и отвода теплого воздуха выделяемого ТС-30-БСС в заднюю часть стойки;

Панель ввода питания на 6, 10 и 11 автоматов защиты - ПВП-6, ПВП-10, ПВП-11;

Транспарант сигнализации ТСР;

Кабели КС-3, КС-5, КС-8, КС-10 – кабель с разъемами для подключения ТС-30-БСС (модуль КС-011) к ТСР. Имеет исполнения в зависимости от количества блоков, установленных в одну стойку.
