МИК-РЛ4…15Р+ - радиорелейные станции для построения сетей PDH и SDH, а так же сетей PDH повышенной пропускной способности (PDH+). Обеспечивают совместную передачу TDM и Ethernet трафика со скоростью 89,6 ... 448 Мбит/с в диапазонах частот от 4 до 15 ГГц.
- Описание
- Технические характеристики
- Отзывы о товаре
- Задать вопрос
- Цены
-
Оборудование снято с производства.
Для подбора замены обратитесь, пожалуйста, в отдел продаж
по телефону (495) 645-34-25 или отправьте онлайн-запросМИК-РЛ4…15Р+ - радиорелейные станции для построения сетей PDH и SDH, а так же сетей PDH повышенной пропускной способности (PDH+). Обеспечивают совместную передачу TDM и Ethernet трафика со скоростью 89,6 ... 448 Мбит/с в диапазонах частот от 4 до 15 ГГц.
Функциональные возможности РРС МИК-РЛ4…15Р+
• изменяемая пропускная способность 5…155 Мбит/с;
• полезная нагрузка до 48хЕ1 + Ethernet или STM-1;
• интегрированная передача TDM и Ethernet трафика с возможностью гибкого перераспределения пропускной способности;
• помехоустойчивое кодирование Витерби/ Рида-Соломона;
• программное управление шириной полосы частот радиоканала, программное переключение вида модуляции от QPSK до 256QAM, спектральная эффективность до 8 бит/с/Гц;
• адаптивная регулировка мощности передатчиков для снижения помех в сети РРС;
• модульное построение IDU с возможностью установки до 3-х сменных интерфейсных модулей;
• возможность наращивания скорости передачи в эксплуатации без замены оборудования;
• встроенный 4-х портовый коммутатор Ethernet;
• поддержка защищённых конфигураций: горячее резервирование с безобрывным переключением радиостволов и резервирование с пространственным разносом;
• повышенная грозозащищенность оборудования благодаря использованию оптоволоконного кабеля снижения;
• возможность питания приемопередатчиков от независимого источника для увеличения расстояния ODU-IDU до нескольких километров;
• универсальный протокол сетевого управления SNMP;
• компактная конструкция оборудования, простота монтажа.
.jpg)

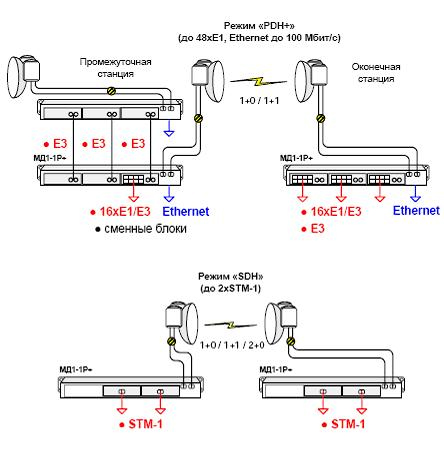

Примеры организации связи на базе РРС МИК-РЛ4...15Р+Управление
Для управления радиорелейными линиями, построенными на основе РРС МИК-РЛ4…15Р+, применяется автоматизированная система технической эксплуатации – программное обеспечение «Мастер М». ПСО «Мастер М» поставляется в 2-х вариантах: «Мастер М Light» для одного интервала и «Мастер М» для неограниченного числа радиорелейных интервалов.
Протоколы управления - NP + SNMPv2c, поддерживаемые операционные системы - Windows XP и выше; Linux**; ОС МСВС 3.ПСО «Мастер М» позволяет собирать информацию о состоянии станций в сети, контролировать параметры всех устройств, входящих в систему управления. Можно индивидуально настроить работу любого устройства, подключенного к протоколу.
Отображение информации осуществляется в графической оболочке, в реальном масштабе времени. Контроль параметров и централизованное управление радиорелейными станциями МИК-РЛ4…15Р+ осуществляется по единой схеме для всех устройств при помощи окна параметров и специализированных диалогов управления*.
Ведется журнал событий, внедрены система подсказок, панель инструментов, справочная система, «горячие» клавиши. Отчеты с помощью конструктора собираются в таблицы или экспортируются в формате ODF.
Состав комплектов и цены МИК-РЛ4...15Р+Состав радиорелейной станции МИК-РЛ 4..15Р+ указан в разделе Состав.
Цены на модификации МИК-РЛ4Р+,5Р+,6Р+,7Р+,8Р+,11Р+,13Р+,15Р+ указаны в разделе Цены.
Поставки"Русская Телефонная Компания" является авторизованным партнёром завода-изготовителя ЗАО "НПФ"МИКРАН", по проектированию и поставке радиорелейного оборудования "МИКРАН".
-
Состав оборудования МИК-РЛ4...15Р+
Оборудование снято с производства.
Для подбора замены обратитесь, пожалуйста, в отдел продаж
по телефону (495) 645-34-25 или отправьте онлайн-запросВ состав радиорелейной станции МИК-РЛ4...15Р+ входит выносное и внутреннее оборудование.
Выносное оборудование (ODU)

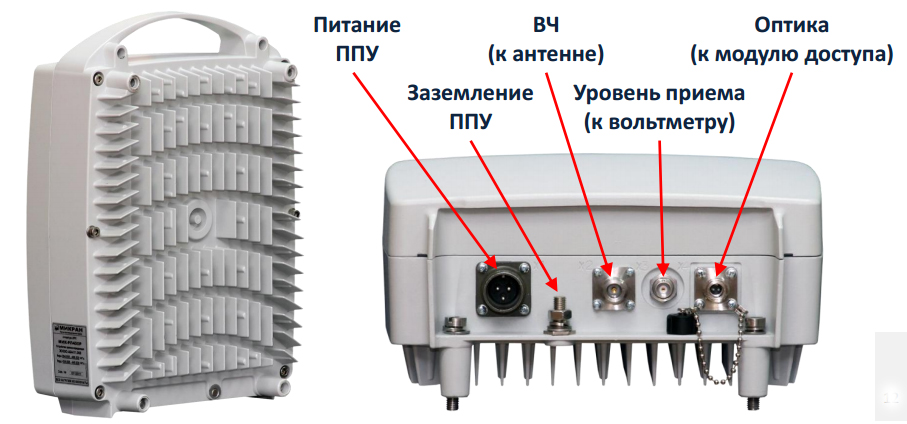

Приемо-передающие устройства (ППУ)
ППУ выполнен в литом корпусе с ребрами охлаждения и устанавливаются непосредственно на антенну. ППУ содержит универсальный цифровой модем с программно-переключаемыми полосой и видами модуляции QPSK/ 16QAM/ 64QAM/ 256QAM. Выход ППУ – коаксиальный ВЧ разъем.
Передача информационного сигнала между ППУ и модулем доступа осуществляется по оптической линии снижения.
Для питания ППУ используется отдельный кабель. Питание может осуществляться как от источника, питающего модуль доступа, так и от отдельного источника.Внутреннее оборудование (IDU)
Модуль доступа МД1-1РУ+

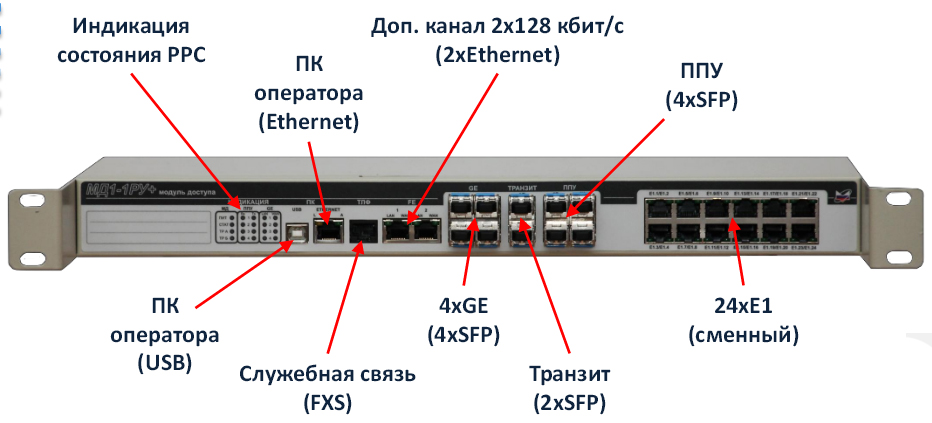

Модуль доступа МД1-1РУ+, вид спереди

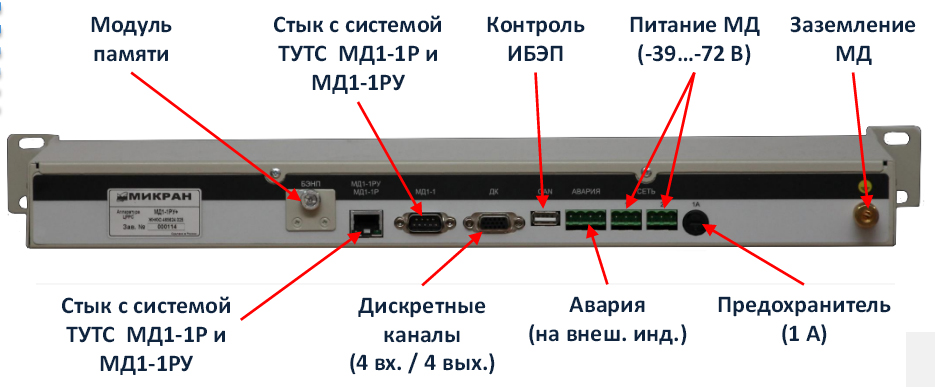

Модуль доступа МД1-1РУ+, вид сзади
Модуль доступа выполняет функции мультиплексирования основного и дополнительного трафика, обеспечивает резервирование стволов, организацию локальной телеметрии МД-ППУ, контроля и управления РРС. На задней панели расположены оптические модули портов ППУ и 3 слота для сменных интерфейсных блоков. На передней панели расположены входы основного и резервного источников питания модуля, четыре порта встроенного Ethernet-коммутатора.
Модуль МД1-1РУ+ выполнен в корпусе «Евромеханика» 19” высотой 1U.В зависимости от решаемых задач, модуль доступа позволяет пользователю устанавливать в него следующие интерфейсные субмодули:
• до 3-х блоков интерфейсов 16хЕ1/Е3
• до 3-х блоков интерфейса E3
• до 2-х блоков интерфейса STM-1
• блок интерфейсов 1хGE/4хFE
• блок интерфейсов разнесенного приемаЛиния снижения оптическая одномодовая (ЛСО-ОМ)
Линия снижения оптическая одномодовая предназначена для связи между внешним оборудованием (ППУ) и внутренним оборудованием (МД1-1 РУ+).
Представляет собой одномодовый оптический кабель, оконеченный с двух сторон на заводе-изготовителе. Со стороны ППУ на оптическом кабеле расположен соединитель ODC-2 Plug, со стороны внутреннего оборудования на кабеле расположены две оптические вилки LC.

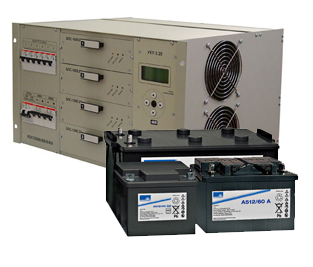

Для подключения кабельной сборки к модулю доступа используется сменный оптический модуль (SFP), устанавливаемый в соответствующее гнездо на модуле доступа МД1-1РУ+.Электропитание радиорелейной станции МИК-РЛ4...15Р+ осуществляется от источников бесперебойного питания постоянного тока ИБЭП, рассчитанных на выходное напряжение 48В или 60В и с опциональным интерфейсом CAN.
Интерфейс CAN служит для включения ИБЭП в общую систему мониторинга и управления сети радиорелейных станций.Технические характеристики
Оборудование снято с производства.
Для подбора замены обратитесь, пожалуйста, в отдел продаж
по телефону (495) 645-34-25 или отправьте онлайн-запрос
Цифровая радиорелейная станция МИК-РЛ4...15Р+ обеспечивает следующие технические характеристики:
Тип РРС МИК-РЛМИК-РЛ 4Р+МИК-РЛ 5Р+МИК-РЛ 6Р+МИК-РЛ 7Р+МИК-РЛ 8Р+МИК-РЛ 11Р+МИК-РЛ 13Р+МИК-РЛ 15Р+Диапазон частот, ГГц3,7-4,24,4-5,05,925-6,4257,25-7,557,9-8,4010,70-11,7012,75-13,2514,50-15,35Рекомендация ITU-RF.382F.746F.383F.385F.386F.387F.497F.636Дуплексный разнос, М Гц266312266161266530266420Число поддиапазонов2(н)+2(в)2(н)+2(в)2(н)+2(в)5(н)+5(в)3(н)+3(в)2(н)+2(в)3(н)+3(в)2(н)+2(в)Ширина поддиапазона, МГц112140112359024385231Перестройка частотыпрограммная в пределах поддиапазона, шаг 250 кГцПередатчикТип РРС МИК-РЛ4Р+ / 5Р+ / 6Р+ / 7Р+ / 8Р+ / 11Р+13Р+ / 15Р+Выходная мощность, дБм,при модуляцииQPSK+30+2916QAM+28+2664QAM+26+23256QAM+24+21Регулировка мощности0…-20 дБ, с шагом 1 дБ ручная / автоматическаяНестабильность частоты±5 ∙ 10 -6Побочные излучения, дБм-60Приемник 4Р+ / 5Р+ / 6Р+ / 7Р+ / 8Р+ / 11Р+ / 13Р+ 15Р+ Ширина полосы спектра, МГц 3,5 7 14 28 3,5 7 14 28 Чувствительность приёмника,дБм,
при модуляцииQPSK -95 -92 -89 -86 -94 -91 -88 -85 16QAM -88 -85 -82 -79 -87 -84 -81 -78 64QAM - -73 - -72 256QAM - -67 - -66 Максимальный уровень сигналана входе приемника, дБм,
при модуляцииQPSK -10 (КОШ ≤ 10-3) 16QAM -14 (КОШ ≤ 10-3) 64QAM -17 (КОШ ≤ 10-3) 256QAM -20 (КОШ ≤ 10-3) Допустимый уровень интерференции(деградация на 3дБ), дБ
по каналу, при модуляцииКанал Совмещенный Соседний QPSK 19 -3 16QAM 26 -4 64QAM 29 -5 256QAM 33 -5 Остаточный коэффициент ошибок
в потоке Е1≤ 10-10 Динамический диапазон АРУ, дБ ≥ 50 Функциональные возможностиКонфигурация системы1+0, 1+1, 2+0Автоматическое резервирование / количество частот /критерии переключения«Горячее» / 2 пары частот / BER, Pвх, LOS, AIS, HW-alarm;«Теплое» / 1 пара частот / BER, Pвх, LOS, AIS, HW-alarm;«Пространственное разнесение» / 1 пара частот / BER, Pвх, LOS, AIS, HW-alarmПропускная способность,Мбит/с, при модуляцииШирина полосы спектра, М Гц3,571428QPSK4,99,819,639,216QAM9,819,639,278,464QAM---117,6256TCM---156,8Полезная нагрузкадо 48хЕ1 + Ethernet / STM-1Внешние аварии3 входа / 3 выходаСетевой мониторинг и управлениеПСО «Мастер» (SNMP, Ethernet)Кабели сниженияКабель трафика (ППУ - модуль доступа ) - оптический одномодовыйКабель питания (ППУ - источник питания) - электрический (2х1,5 мм2 / 2х2,5 мм2 / 2х4 мм2)Максимальное расстояниемежду МД и ППУ, м15 000Максимальная длина кабеляпитания ППУ, м150 / 250 / 400 при сечении кабеля 2×1,5 мм2 / 2×2,5 мм2 / 2×4 мм2 и Uпит = 48 В
500 / 800 / 1200 при сечении кабеля 2×1,5 мм2 / 2×2,5 мм2 / 2×4 мм2 и Uпит = 60 ВВыносное оборудование (ODU)Внутреннее оборудование (IDU)Условия окружающей средыТемпература рабочая-55…+50°С+5…+45°СТемпература включения-50...+50°С+5...+45°СОтносительная влажность воздуха98% при +25°С80% при +25°САтмосферное давление6х104 Па (450 мм рт.ст.)ЭлектропитаниеНапряжение питания, В-39…-72Потребляемая мощность, Вт< 60< 25Механические характеристикиГабариты, мм264х370х125480х44х240 (19", 1U)Масса, кг< 10< 4 -
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут. -
Цены на МИК-РЛ4...15Р+
Оборудование снято с производства.
Для подбора замены обратитесь, пожалуйста, в отдел продаж
по телефону (495) 645-34-25 или отправьте онлайн-запрос
Цена на ЦРРС МИК-РЛ4...15Р+Наименование Обозначение по ГОСТ2.201-80 Цена без НДС руб. ЦРРС диапазонов 4...15 ГГц Антенные устройства диапазонов 4...15 ГГц УА18-4 Устройство антенное Ø 1,8 м, 3,7-4,2 ГГц, 34 дБ шт. ЖНКЮ.464655.045-хх по запросу
УА18-5 Устройство антенное Ø 1,8 м, 4,4-5,0 ГГц, 36 дБ шт. ЖНКЮ.464655.055-хх по запросу
УА18-6 Устройство антенное Ø 1,8 м, 5,925-6,425 ГГц, 37 дБ шт. ЖНКЮ.464655.065-хх по запросу
УА10-6 Устройство антенное Ø 1,0 м, 5,925-6,425 ГГц, 31 дБ мягкий радом шт. ЖНКЮ.464655.064-хх по запросу
УА10-6 Устройство антенное Ø 1,0 м, 5,925-6,425 ГГц, 31 дБ жесткий радом шт. ЖНКЮ.464655.064-хх по запросу
УА10-7 Устройство антенное Ø 1,0 м, 7,25-7,55 ГГц, 35 дБ шт. ЖНКЮ.464655.202-хх по запросу
УА06-7 Устройство антенное Ø 0,6 м, 7,25-7,55 ГГц, 31 дБ жесткий радом шт. ЖНКЮ.464655.212-хх по запросу
УА10-7 Устройство антенное Ø 1,0 м, 7,25-7,55 ГГц, 35 дБ мягкий радом шт. ЖНКЮ.464655.204-хх по запросу
УА10-7 Устройство антенное Ø 1,0 м, 7,25-7,55 ГГц, 35 дБ жесткий радом шт. ЖНКЮ.464655.204-хх по запросу
УА18-7 Устройство антенное Ø 1,8 м, 7,25-7,55 ГГц, 40 дБ шт. ЖНКЮ.464655.205-хх по запросу
УА06-8 Устройство антенное Ø 0,6 м, 7,9-8,4 ГГц, 31 дБ мягкий радом шт. ЖНКЮ.464655.302-хх по запросу УА06-8 Устройство антенное Ø 0,6 м, 7,9-8,4 ГГц, 31 дБ жесткий радом шт. ЖНКЮ.464655.312-хх по запросу УА10-8 Устройство антенное Ø 1,0 м, 7,9-8,4 ГГц, 36 дБ мягкий радом шт. ЖНКЮ.464655.304-хх по запросу УА10-8 Устройство антенное Ø 1,0 м, 7,9-8,4 ГГц, 36 дБ жесткий радом шт. ЖНКЮ.464655.304-хх по запросу УА18-8 Устройство антенное Ø 1,8 м, 7,9-8,4 ГГц, 41 дБ шт. ЖНКЮ.464655.305-хх по запросу УА06-11 Устройство антенное Ø 0,6 м, 10,7-11,7 ГГц, 34 дБ мягкий радом шт. ЖНКЮ.464655.402-хх по запросу УА06-11 Устройство антенное Ø 0,6 м, 10,7-11,7 ГГц, 34 дБ жесткий радом шт. ЖНКЮ.464655.412-хх по запросу УА10-11 Устройство антенное Ø 1,0 м, 10,7-11,7 ГГц, 39 дБ мягкий радом шт. ЖНКЮ.464655.404-хх 42 200 УА10-11 Устройство антенное Ø 1,0 м, 10,7-11,7 ГГц, 39 дБ жесткий радом шт. ЖНКЮ.464655.404-хх по запросу УА18-11 Устройство антенное Ø 1,8 м, 10,7-11,7 ГГц, 44 дБ шт. ЖНКЮ.464655.405-хх по запросу УА06-13 Устройство антенное Ø 0,6 м, 12,75-13,25 ГГц, 35 дБ мягкий радом шт. ЖНКЮ.464655.502-хх по запросу УА06-13 Устройство антенное Ø 0,6 м, 12,75-13,25 ГГц, 35 дБ жесткий радом шт. ЖНКЮ.464655.512-хх по запросу УА10-13 Устройство антенное Ø 1,0 м, 12,75-13,25 ГГц, 40 дБ мягкий радом шт. ЖНКЮ.464655.504-хх по запросу УА10-13 Устройство антенное Ø 1,0 м, 12,75-13,25 ГГц, 40 дБ жесткий радом шт. ЖНКЮ.464655.504-хх по запросу УА18-13 Устройство антенное Ø 1,8 м, 12,75-13,25 ГГц, 45 дБ шт. ЖНКЮ.464655.505-хх по запросу УА06-15 Устройство антенное Ø 0,6 м, 14,4-15,35 ГГц, 36 дБ мягкий радом шт. ЖНКЮ.464655.602-хх по запросу УА06-15 Устройство антенное Ø 0,6 м, 14,4-15,35 ГГц, 36 дБ жесткий радом шт. ЖНКЮ.464655.612-хх по запросу УА10-15 Устройство антенное Ø 1,0 м, 14,4-15,35 ГГц, 41 дБ мягкий радом шт. ЖНКЮ.464655.604-хх по запросу УА10-15 Устройство антенное Ø 1,0 м, 14,4-15,35 ГГц, 41 дБ жесткий радом шт. ЖНКЮ.464655.604-хх по запросу УА18-15 Устройство антенное Ø 1,8 м, 14,4-15,35 ГГц, 46 дБ шт. ЖНКЮ.464655.605-хх по запросу Радомы на антенну Радом жёсткий для антенны Ø 0,6 м шт. ЖНКЮ.301264.003 по запросу
Радом жёсткий для антенны Ø 1,0 м шт. ЖНКЮ.301264.004 по запросу
Радом жёсткий для антены Ø 1,8 м шт. ЖНКЮ.301251.013 по запросу
МИК-РЛ7...15Р Приёмопередающие устройства
ППУ4РМ+ Приемо-передающее устройство 3,7-4,2 ГГц, 90-448 Мбит/с, XPIC шт. ЖНКЮ.464422.043-хх по запросу
ППУ5РМ+ Приемо-передающее устройство 4,4-5,0 ГГц, 90-448 Мбит/с, XPIC шт. ЖНКЮ.464422.081-хх по запросу
ППУ6РМ+ Приемо-передающее устройство 5,925-6,425 ГГц, 90-448 Мбит/с, XPIC шт. ЖНКЮ.464422.065-хх по запросу
ППУ6.5РМ+ Приемо-передающее устройство 6,425-7,11 ГГц, 90-448 Мбит/с, XPIC шт. ЖНКЮ.464422.091-хх по запросу
ППУ7РМ+ Приемо-передающее устройство 7,25-7,55 ГГц, 90-448 Мбит/с, XPIC шт. ЖНКЮ.464422.213-хх по запросу
ППУ8РМ+ Приемо-передающее устройство 7,9-8,4 ГГц, 90-448 Мбит/с, XPIC шт. ЖНКЮ.464422.313-хх по запросу
ППУ11РМ+ Приемо-передающее устройство 10,7-11,7 ГГц, 90-448 Мбит/с, XPIC шт. ЖНКЮ.464422.413-хх по запросу
ППУ13РМ+ Приемо-передающее устройство 12,75-13,25 ГГц, 90-448 Мбит/с, XPIC шт. ЖНКЮ.464422.513-хх по запросу ППУ15РМ+ Приемо-передающее устройство 14,4-15,35 ГГц, 90-448 Мбит/с, XPIC шт. ЖНКЮ.464422.615-хх по запросу
Модуль доступа МД1-1РУ+ 4С Модуль доступа шт. ЖНКЮ.465624.029 по запросу
БМ-4G/24Е/2 Блок мультиплексирования 4хGE, 24xE1, до 2х(1+1) шт. ЖНКЮ.465651.018 по запросу
БМ-2G/2S/24Е/2 Блок мультиплексирования 2хGE, 2хSTM-1, 24xE1, до 2х(1+1) шт. ЖНКЮ.465651.019 по запросу
БМ-4S/24Е/2 Блок мультиплексирования 4хSTM-1, 24xE1, до 2х(1+1) шт. ЖНКЮ.465651.020 по запросу
БМ-4G/96Е/4 Блок мультиплексирования 4хGE, 96xE1, до 2+2/3+1/4+0 шт. ЖНКЮ.465651.021 по запросу
БМ-2G/2S/96Е/4 Блок мультиплексирования 2хGE, 2хSTM-1, 96xE1, до 2+2/3+1/4+0 шт. ЖНКЮ.465651.022 по запросу
БМ-4S/96Е/4 Блок мультиплексирования 4хSTM-1, 94xE1, до 2+2/3+1/4+0 шт. ЖНКЮ.465651.023 по запросу
БИ-16Е1/4ETH-06 Блок интерфейсов 16хЕ1, 1x10/100/1000Base-T, 3x10/100Base-T шт. ЖНКЮ.468152.072 по запросу
БИ-24Е1-06 Блок интерфейсов 24хЕ1 шт. ЖНКЮ.468152.070 по запросу
БС-06 Блок сопряжения телеметрии с МД1-1, МД1-1Р и МД1-1РУ ЖНКЮ.468353.048 по запросу БС-SNMP Блок сопряжения SNMP ЖНКЮ.468353.046 по запросу SFP модуль ОМ (1310 нм, S1.1) LS38-A3S-TI-N по запросу SFP модуль ОМ 1000Base-LX, 1310 нм LS38-C3S-TI-N по запросу SFP модуль 1000Base-T DGS-712 по запросу Принадлежности Сборка кабельная оптическая (ODC/ODC; 2,5м) для XPIC шт. ODC/ODC-2.5 по запросу Сборка кабельная оптическая (ODC/LC; 50м) шт. ODC/LC-50 по запросу
Сборка кабельная оптическая (ODC/LC; 75м) шт. ODC/LC-75 по запросу
Сборка кабельная оптическая (ODC/LC; 100м) шт. ODC/LC-100 по запросу
Сборка кабельная оптическая (ODC/LC; 125м) шт. ODC/LC-125 по запросу
Сборка кабельная оптическая (ODC/LC; 150м) шт. ODC/LC-150 по запросу
Сборка кабельная оптическая (ODC/LC; 175м) шт. ODC/LC-175 по запросу
Сборка кабельная оптическая (ODC/LC; 200м) шт. ODC/LC-200 по запросу
Сборка кабельная оптическая (ODC/LC; 250м) шт. ODC/LC-250 по запросу Сборка кабельная оптическая (ODC/LC; 300м) шт. ODC/LC-300 по запросу Сборка кабельная оптическая (ODC/LC; 350м) шт. ODC/LC-350 по запросу Кабель электрический (питание ППУ) 2х2,5 мм² м по запросу
УЗИП-2 Устройство защиты источника питания шт. ЖНКЮ.468243.005 по запросу
Крепление для кабеля (2 кабеля Ø5 мм + 2 кабеля Ø11-14 мм) шт. 6115852711.03 по запросу Крепление для оптической кабельной сборки (2 кабеля Ø5 мм) шт. TS-КЭ-d5 (2) по запросу Крепление для электрического кабеля (2 кабеля Ø11 мм) шт. TS-КЭ-d11 (2) по запросу
Крепление для оптической кабельной сборки (4 кабеля Ø5 мм) шт. TS-КЭ-d5 (4) по запросу
Крепление для электрического кабеля (4 кабеля Ø11 мм) шт. TS-КЭ-d11 (4) по запросу
