Ethernet –конвертер qBRIDGE-101

Запросить цену

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Конвертер Ethernet qBRIDGE-101 предназначен для передачи одного порта Ethernet 10/100Base-TX по потоку Е1 (G.703) и соединения удаленных сегментов LAN в сетях TDM.

Отдел продаж: +7 (495) 645-34-25. Мы всегда готовы проконсультировать Вас по телефону или онлайн и предложить выгодные условия поставки.

Описание
Технические характеристики
Отзывы о товаре
Задать вопрос
Цены

Снято с производства.

По 2-м медным парам с диаметром жил 0,5 мм устройство обеспечивает надёжную работу на расстояние 2 км.

Достоинства qBRIDGE-101

доступная цена;
простое конфигурирование (основные настройки выполняются с помощью DIP переключателей);
порт Ethernet 10/100Base-TX с автоопределением скорости (10/100 Mbps) и типа кабеля (auto-MDIX);
поддержка VLAN: прозрачный режим (VLAN tag pass-through);
высокая производительность: Filtering and Forwarding- 90,000 pct/s; Frame Buffer- 340 frames;
компактный металлический корпус или карта для установки в корзину 19" 6U.

Конвертер, работающий в режиме "Bridge connection", прозрачен для "tagged VLAN" пакетов, имеет 1 порт Ethernet 10/100Base-TX с автоопределением скорости и типа кабеля, 1 порт E1 и ряд DIP переключателей для конфигурации, с помощью которых осуществляется выбор следующих функций и характеристик:

размер буфера кадров между встречными пакетами
установка режима фильтрации контроллера LAN
режима управления потоком IEEE 802.3x
режима работы интерфейса E1 (Framed/ Unframed)
канальных интервалов, необходимых пользователю
уровень чувствительности приемника интерфейса E1
режима канальной сигнализации CAS
режима управления сверхциклами CRC4
внутреннего или внешнего источника синхронизации
параметров автоматической передачи признака аварии
октета заполнителя для вставки в свободные таймслоты
режима удаленного шлейфа.

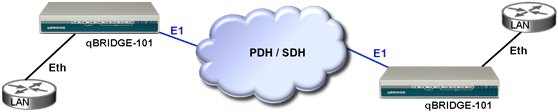

Схема применения qBRIDGE-101

Электропитание:

адаптер 9V/1А, работающий от сети переменного тока 220В.
DC питание 36-72 V (при установке Ethernet-конвертера в корзину)

Потребляемая мощность: менее 3 Вт

Конструкция

- индивидуальный металлический корпус 182x140x30 мм

- или плата для установки в корзину 19”.

Вес: 0,6 кг

Информация для заказа

Модель	Артикул	Характеристики
qBRIDGE-101	36BEU101	Конвертер/ мост: 1 Ethernet, 1 порт E1 (framed/unframed), DIP switch, 220VAC
qBRIDGE-101-DC	36BED101	Конвертер/ мост: 1 Ethernet, 1 порт E1 (framed/unframed), 220VAC/ -36-72VDC
qBRIDGE-101-R	36BER101	Конвертер/ мост: 1 Ethernet, 1 порт E1 (framed/unframed), -36-72VDC, 19"

Гарантия: 12 месяцев

Производство: Россия

Документы

Описание qBRIDGE-101 Размер: 194,2 кб

Инструкция по эксплуатации qBRIDGE-101 Размер: 989,5 кб

Технические характеристики Ethernet –конвертер qBRIDGE-101

Снято с производства.

Параметр	Характеристики
Интерфейс LAN	1 порт Ethernet 10/100Base-TX
	Поддержка IEEE 802.3/802.3u
	Поддержка IEEE 802.3x flow control
	Autonegotiation & Auto-MDIX
	Разъем: RJ-45

Режим "Bridge connection"	Инкапсуляция Ethernet в HDLC
	Прозрачный режим для "tagged VLAN"
	IEEE 802.1D transparent learning bridge
	Емкость таблицы МАС-адресов: 256
	Filtering and Forwarding: 90,000 pps
	Буфер кадров (Frame Buffer): 340

Интерфейс Е1 Framed/ Unframed	Электрический интерфейс: G.703
	Скорость передачи: 64-2048 Kbps с шагом 64 Kbps
	Режим работы: дуплексный
	Линейный код: HDB3
	Импеданс: 120 Ohm Balanced
	Допустимое дрожание частоты: ITU-T G.823
	Допустимое затухание сигнала: 43 дБ (1024 кГц)
	Cинхронизация: внутренняя/внешняя
	Режим fractional E1
	Автоматическая передача признака аварии
	Режим удаленного шлейфа
	Разъем: RJ-45

Общие характеристики	DIP переключатели для настройки
	Светодиодные индикаторы состояния
	Энергопитание: адаптер 9V/1А, DC питание 36-72 V
	Потребляемая мощность: менее 3 Вт
	Размеры: 182x140x30 мм (металл.корпус)
	Вес: 600 г

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.

Цены на Ethernet –конвертер qBRIDGE-101

Снято с производства

Наименование	Описание
qBRIDGE-100 (36BEU100)	Конвертер/ мост: 1 Ethernet, 1 порт E1 (unframed), DIP switch, 220VAC
qBRIDGE-101 (36BEU101)	Конвертер/ мост: 1 Ethernet, 1 порт E1 (framed/unframed), DIP switch, 220VAC
qBRIDGE-101-DC (36BED101)	Конвертер/ мост: 1 Ethernet, 1 порт E1 (framed/unframed), 220VAC/ -36-72VDC
