Модуль передачи потока Ethernet с интерфейсом 10Тх/100Tх предназначен для передачи потока по каналам потока Е1. Модуль имеет 2 интерфейса Е1 и один интерфейс Ethernet 10/100Tх.
- Описание
- Отзывы о товаре
- Задать вопрос
- Цены
-
Модуль предназначен для передачи потока Ethernet с интерфейсом 10Тх/100Tх по каналам потока Е1.Модуль имеет 2 интерфейса Е1 и один интерфейс Ethernet 10/100Tх.В модуле встроен полнодоступный кросс-коммутатор, который позволяет выделить заданное пользователем количество каналов по 64Кбит/с для передачи потока Ethernet в транзитном потоке Е1.Пропускная способность потока Ethernet определяется количеством выделенных канальных интервалов потока Е1 и может варьироваться пользователем от 64 Кбит/с до n*64 Кбит/с, n=1..31.Максимальная пропускная способность потока Ethernet - 1,984 Мбит/с, при количестве выбранных канальных интервалов потока Е1 равном 31.
Интерфейс Ethernet модуля поддерживает любые протоколы передачи пакетов, в том числе передает расширенные пакеты (VLAN).Неиспользуемые канальные интервалы ретранслируются без изменений.При отключенном питании транзитный «Модуль передачи потока Ethernet 10TX/100TX» передает проходящий через его разъемы поток Е1 без изменений.
Возможные схемы организации связи: «точка-точка», «кольцевая линия», «цепь»Схема организации связи «кольцевая линия» работает по принципу концентратора (HUB).
Выпускается две модификации полукомплектов:- с питанием от постоянного напряжения от -36 В до -72 В;- с питанием от переменного напряжения 220 В, 50 Гц.Конструктивно модуль Ethernet выполнен в виде закрытого малогабаритного корпуса.
При применении универсальной крепежной 1U-пластины, возможно закрепление модуля в стойку или шкаф шириной 19":
Технические характеристики модуля Ethernet
Параметры
Значения
Возможные схемы организации связи
1. «точка-точка». Пунктов связи - 2. Количество передаваемых канальных интервалов - 0..31 (не используется 0 КИ).
2. «кольцевая линия». Максимальное количество пунктов связи - 256. Количество передаваемых канальных интервалов - 0..31 (не используется 0 КИ).
Скорость передачи потока Ethernet в потоке Е1
n*64Кбит/с, n=1..31, от 64Кбит/с до 1984Кбит/с
Параметры тракта 2,048 Мбит/с
Полностью соответствуют рекомендации G.703. Тракты 2,048 Мбит/с аппаратуры поддерживают по приему любой протокол передачи данных с использованием кодов передачи ЧПИ (AMI) или МЧПИ (HDB3). Передача по тракту 2,048 Мбит/с ведётся в коде МЧПИ (HDB3)
Сигнализация

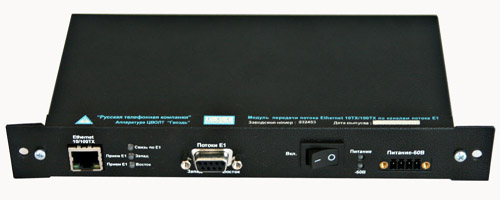

На передней панели полукомплекта расположены светодиодные индикаторы, которые отражают:
наличие напряжения питания;
наличие цикловой синхронизации по приему потока Е1;
связь и связь/активность (Ethernet);
индикатор наличия связи между всеми соединенными по Е1 модулями
Поддержка CRC4
Да
Напряжение питания
От - 36В до - 72В (постоянное) или 220 В, 50 Гц (переменное)
Потребляемая мощность полукомплекта, не более Вт
5
Габаритные размеры, мм
220х90х30
Вес полукомплекта, не более, кг
0,8
Возможность монтажа
- в открытую стойку 19-ти дюймового конструктива;
- в шкаф 19-ти дюймового конструктива;
- на стенах здания.
-
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут. -
Цены на Модуль передачи потока Ethernet 10Tx/100Tx по каналам потока Е1
Код заказа
Название продукции
Цена без НДС, рублей
РТК.32.1
Полукомплект передачи потока Ethernet 10Tх/100Tх по каналам потока Е1. Питание -60 В
по запросу
РТК.32.2
Полукомплект передачи потока Ethernet 10Tх/100Tх по каналам потока Е1. Питание ~220 В, 50 Гц
по запросу
