Цифровая система передачи (DSL-модем) MC04-DSL.bis предназначена для передачи на скорости до 11.4 Мбит/с потоков Е1, ИКМ-15, пакетов данных Ethernet и аналоговых телефонных стыков (соединительные линии; каналы FXO/FXS) по одной или двум парам телефонного кабеля типа КСПП, МКС, ЗКП, ТЗ, ТП с использованием технологии G.SHDSL.bis. С успехом применяется в качестве абонентского выноса.

Отдел продаж: +7 (495) 645-34-25. Мы всегда готовы проконсультировать Вас по телефону или онлайн и предложить выгодные условия поставки.

Описание
Технические характеристики
Отзывы о товаре
Задать вопрос
Цены

MC04-DSL.bis - цифровая система передачи для передачи на скорости до 11.4 Мбит/с потоков Е1, ИКМ-15, пакетов данных Ethernet и аналоговых телефонных стыков (прямые абоненты FXO, FXS; 4–х и 6–ти проводные СЛ типа E&M) по одной или двум парам телефонного кабеля типа КСПП, МКС, ЗКП, ТЗ, ТП с использованием технологии G.SHDSL.bis.

Область применения MC04-DSL.bis
- организация линейных трактов между АТС на местных и зоновых сетях связи
- замена физически и морально устаревших систем передачи ИКМ-15/30, КНК-12, К60, ИКМ-120 и т.д.
- транспортные сети передачи данных между сегментами корпоративных ЛВС

  Передача 4 Е1 + Ethernet по 2-м парам кабеля с двухсторонним ДП до 16 регенераторов

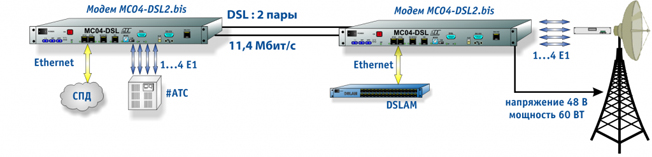

Передача 4 Е1 + Ethernet с дистанционным питанием удаленного модема и радиорелейной станции

Функциональные возможности MC04-DSL.bis
- код передачи TC-PAM16/32 по рекомендации G.991.2 G.SHDSL.bis
- скорость передачи данных: по одной паре - до 5,6 Мбит/с, по двум парам - до 11,2 Мбит/с
- настройка скорости передачи под длину и качество линии с шагом 64 кбит/с
- одновременная передача 2-х потоков E1 и данных Ethernet по одной или по двум парам
- одновременная передача 4-х потоков E1 и данных Ethernet по двум парам
- скорость передачи данных Ethernet по двум парам - до 8192 кбит/с
- пользовательские интерфейсы:
    цифровые - Е1, ИКМ-15, Ethernet,
    прямые абоненты типа FXO, FXS,
    4/6 проводные интерфейсы соединительных линий типа E&M
- прозрачные каналы передачи данных через интерфейсы RS-232
- максимальное количество аналоговых интерфейсов - 30
- два варианта дистанционного питания регенераторов: по одной паре (схема "провод-провод") или по двум парам (схема "пара-пара")
- до 8 регенераторов в секции дистанционного питания (ДП) / до 16 регенераторов в тракте
- дистанционное питание удаленного абонентского выноса
- выделение/вставка каналов через встроенный кросс-коммутатор на промежуточных станциях
- произвольная коммутация каналов между цифровыми и аналоговыми интерфейсами
- местное или сетевое управление и мониторинг через встроенный канал обслуживания тракта
- сетевое управление и мониторинг внутри пользовательского трафика Ethernet (VLAN)
- информативный русскоязычный интерфейс системы программного управления и мониторинга
- защита линейных цепей от грозовых разрядов в соответствии с рекомендацией K17 МСЭ-Т
- две ступени грозозащиты - внешняя и встроенная в модемы, модем-мультиплексоры, регенераторы
Условия эксплуатации

- станционная аппаратура MC04-DSL.bis - температура от +5 до +40°С, относительная влажность до 90 %;
- линейные регенераторы - температура от минус 45 до +55°С.

Технические характеристики Цифровая система передачи MC04-DSL.bis

Линейный интерфейс G.SHDSL
число линий (пар)	1 или 2
скорость передачи данных по каждой паре	N *64 кбит/с, где N=(3...88)
линейный код	ТС РАМ - 16/32
импеданс	135 Ом
мощность сигнала	13,5 дБм

Интерфейс Е1
стандарт	G.703, G.704
скорость передачи	2048 кбит/с ± 50 ррм
код	AMI/HDB3
импеданс	120 Ом
допустимое затухание на частоте 1024 кГц	43 дБ

Интерфейс Е15 (ИКМ-15)
скорость передачи 1024 кбит/с	± 50 ррм
код	OMC /AMI
импеданс	120 Ом
допустимое затухание на частоте 512 кГц	12 дБ

Интерфейс Ethernet 10/100Base-T
количество портов	1 или 2
стандарт	IEEE 802.1q (VLAN)
режим работы	bridge
скорость передачи	2N64 кбит/с, где N = 1...64
допустимая длина кабеля	UTP 100 м
встроенный коммутатор	Layer 2
функция поддержки	Auto MDI/MDIX

Канал служебной связи - аппарат служебной связи МС04-СС
уровень передачи сигнала служебной связи	6 дБм
мощность громкоговорителя	0,5 Вт
макс. длина тракта с гарантированной разборчивостью	50 км
время непрерывной работы батареи типа АА	5 час

Управление и мониторинг
физический интерфейс при местном управлении RS232	9,6 кбит/с
физический интерфейс при сетевом управлении (VLAN)	Ethernet 10/100Base-T
скорость передачи по встроенному каналу обслуживания	2,4 кбит/с
интерфейс пользователя	графический
операционная система	MS Windows 2000/XP/Vista
поддержка протокола	SNMP

Параметры сигнала аварии («сухой контакт»)
остаточное напряжение при токе нагрузки 100 мА	не более 2 В
ток утечки при напряжении 72 В	не более 10 мкА

Напряжение питания
модема MC04-DSL2.bis-хxx	-60V/RPS минус (40...72) B
модема MC04-DSL2.bis-хxx-RPD	ДП (120...370) В или 220 В
регенераторов	ДП (120...370) В

Выходные параметры источника ДП - платы RPS
напряжение источника ДП модема MC04-DSL2.bis-хxx-RPS3	(205...215)/(295...305) В
модема MC04-DSL2.bis-хxx-RPS3.7	(360...370) В
максимальный ток источника ДП	0,25 А
ток включения индикаторов утечки	не более 1 мА
ток утечки, вызывающий выключение источника ДП	не более 5 мА

Выходные параметры преобразователя (приемника) ДП - платы RPD
напряжение 1 платы RPD3, RPD4	48 В ±2%
ток нагрузки по выходу 48 В платы RPD3	не более 1 А
ток нагрузки по выходу 48 В платы RPD4	не более 1,4 А
напряжение 2 платы RPD3	72 В ±2%
ток нагрузки по выходу 72 В платы RPD3	не более 0,1 А

Потребляемая мощность
модема MC04-DSL2.bis-хxx-60V	не более 10 Вт
модема MC04-DSL2.bis-хxx-RPS	не более 100 Вт
регенераторов MC04-1В.bis	не более 3 Вт
регенераторов MC04-2В.bis	не более 5,5 Вт

Габаритные размеры
модема	43220343 мм
модем-мультиплексора	43220386 мм
регенератора	22214655 мм
аппарата служебной связи	1856530 мм
блока релейных сигналов MC04SR	14011035 мм

Основные параметры интерфейсов:

Е1 - по рекомендациям G.703, G.704 / импеданс 120 Ом / код AMI/HDB3
Е15(ИКМ-15) - скорость 1024 кбит/с / импеданс 120 Ом / код NRZ/AMI
Ethernet 10/100Base-T- трансляция VLAN (макс. длина пакета 1536 байт) / Auto MDI/MDIX / Switch Layer 2 / число портов 2
FXO/FXS (прямые абоненты) - напряжение вызывного сигнала - 50 В / 25 Гц для FXS и 35...110 В / 20...50 Гц для FXO, ток питания микрофона - 22 мА, сопротивление абонентского шлейфа - 1100 Ом, входной/выходной уровень - 0 дБ / минус 3,5 дБ
E&M - схема включения с РСЛ АТС - 4/6 проводная, сигнализация - 1ВСК, входной/выходной уровень - 0 дБ / минус 7 дБ (4-х провод.) и минус 13 дБ / 4 дБ (6-ти провод.)
RS-232- скорость передачи данных до 57600 кбит/с, число каналов на одной плате - 2, коннектор DB-9, поддержка аппаратного управления потоком.

Состав оборудования

Состав аппаратуры MC04-DSL.bis:

модемы MC04-DSL2.bis-хЕ1/E15/Eth-60V/RPS/RPD
модем-мультиплексоры MC04-DSLx.bis-хЕ1/E15/Eth-хFXO/FXS/E&M/RS-60V/RPS/RPD
линейные регенераторы - однопарный MC04-1B.bis и двухпарный MC04-2B.bis
переговорные устройства служебной связи MC04-CC
одно/двухпарные модули грозозащиты MC04-MZ.

     В обозначении модемов и модем-мультиплексоров символом х указывается число стыков:

DSL - 0,1 или 2;
Е1 - 0, 1, 2 или 4;
Eth(Ethernet) - 0, 1 или 2;
FXO/FXS/E&M - 0, 4, 8, 12...30;
RS(RS-232) - 0, 2, 4...16;

     Обозначение типа питания модема и наличие источника или приемника напряжения ДП:

60V - питание от станционной сети постоянного напряжения 48/60 В
RPS - питание от сети 48/60 В/ источник ДП с выходным напряжением 210/300/370 В
RPD - питание дистанционное или от сети 220 В/ приемник-преобразователь напряжения ДП или 220 В в 48 В с выходной мощностью 45/66 Вт.

Конструкция:

Модем и модем-мультиплексор поставляются в корпусах высотой 1U (432*203*43 мм) или 2U (432*203*86 мм) для установки в 19" стойку.

Линейный регенератор выполнен в герметичном алюминиевом блоке с размерами 222*146*55 мм. Регенератор поставляется в комплекте с модулями внешней грозозащиты MC04-MZ.

Конструкция модемов и регенераторов - модульная, обеспечивает возможность изменения типа и количества интерфейсов и источников/приемников ДП в условиях эксплуатации.

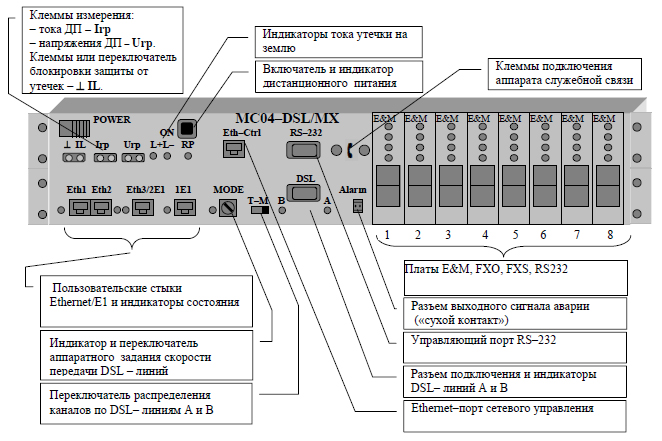

Модем–мультиплексор на 8 плат канальных окончаний в корпусе 2U

Рис.1 Модем–мультиплексор на 8 плат канальных окончаний в корпусе 2U.

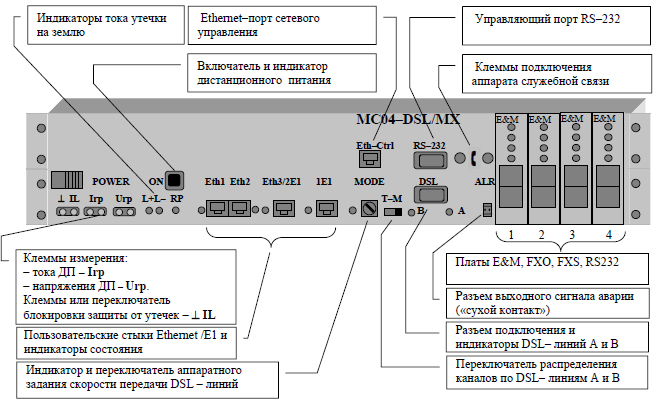

Рис. 2. Модем–мультиплексор на 4 платы канальных окончаний в корпусе 2U.

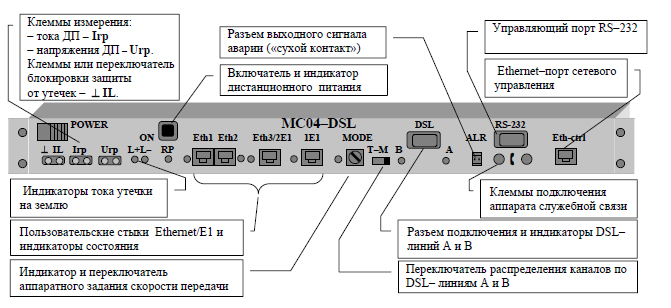

Модем в корпусе 1U
