Цифровая система передачи MC04-DSL.bisМC

Запросить цену

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

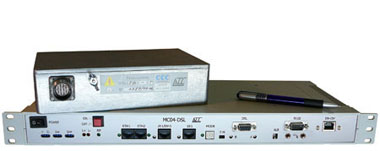

Цифровая система передачи (DSL-модем) MC04-DSL.bisMC предназначена для передачи на скорости до 22 Мбит/с потоков E1, данных Ethernet и аналоговых телефонных (голосовых) стыков по одному или двум коаксиальным кабелям с использванием технологии G.SHDSL.bis.

Отдел продаж: +7 (495) 645-34-25. Мы всегда готовы проконсультировать Вас по телефону или онлайн и предложить выгодные условия поставки.

Описание
Технические характеристики
Отзывы о товаре
Задать вопрос
Цены

Цифровая система передачи MC04-DSL.bisMC предназначена для передачи на скорости до 22 Мбит/с потоков E1, данных Ethernet и аналоговых телефонных (голосовых) стыков по одному или двум коаксиальным кабелям с использванием технологии G.SHDSL.bis.

Область применения MC04-DSL.bisMC

- организация групповых каналов телеметрии и диспетчерской связи
- транспортные сети передачи данных между сегментами корпоративных ЛВС.
- замена физически и морально устаревших систем передачи

Функциональные возможности:
- код передачи - ТС РАМ 16/32/64/128 по рекомендации G.991.2 G.SHDSL
- скорость передачи данных: по одному коаксиальному кабелю - до 11 Мбит/с, по двум - до 22 Мбит/с
- настройка скорости передачи под длину и качество линии с шагом 64 кбит/с
- одновременная передача до 4-х потоков E1 и данных Ethernet по одному или двум коаксиальным кабелям
- скорость передачи данных Ethernet по двум коаксиальным кабелям - до 22 Мбит/с
- пользовательские интерфейсы:
- цифровые для передачи данных - Е1, Ethernet, RS-232, V35;
- прямых абонентов типа FXO, FXS
- 2/4 проводные ТЧ каналы типа E&M для передачи телеметрии и организации диспетчерской
- максимальное количество аналоговых интерфейсов - 30
- выделение/вставка каналов через встроенный кросс-коммутатор на промежуточных станциях
- произвольно гибкая коммутация каналов между цифровыми и аналоговыми интерфейсами
- два варианта дистанционного питания регенераторов: по одному или по двум кабелям
- до 5 регенераторов в секции дистанционного питания (ДП) / до 10 регенераторов в тракте
- дистанционное питание удаленного абонентского выноса
- местное или сетевое управление и мониторинг через встроенный канал обслуживания тракта
- сетевое управление и мониторинг внутри пользовательского трафика Ethernet (VLAN)
- поддержка протокола SNMP
- информативный русскоязычный интерфейс системы программного управления и мониторинга
- защита линейных цепей от грозовых разрядов в соответствии с рекомендацией K17 МСЭ-Т
- две ступени грозозащиты - внешняя и встроенная в модемы, модем-мультиплексоры, регенераторы
Условия эксплуатации:
- станционной аппаратуры - температура от +5 до +40°С, относительная влажность до 90 %;
- линейных регенераторов - температура от минус 45 до +55°С
Состав оборудования

Состав аппаратуры:
- модемы MC04-DSLх.bisМC-хЕ1/Eth-N-60V/RPS/RPD
- модем-мультиплексоры MC04-DSLх.bisМC-хЕ1/xEth-хFXO/FXS/E&M-хRS232-N-60V/RPS/RPD
- линейные регенераторы - для одного кабеля MC04-1B.bisМC и двух кабелей MC04-2B.bisМC
- одно/двухпарные модули грозозащиты MC04-MZ.
В обозначении модемов и модем-мультиплексоров символом х указывается число стыков:
- DSL - 0,1 или 2;
- Е1 - 0, 1, 2 или 4;
- Eth(Ethernet) - 0, или 1;
- FXO/FXS/E&M - 0, 4, 8, 12...30;
- RS(RS-232) - 0, 2, 4...16;
Обозначение типа питания модема и наличие источника или приемника напряжения ДП:
- 60V - питание от станционной сети постоянного напряжения 48/60 В
- RPS - питание от сети 48/60 В / источник ДП с выходным напряжением 210/300/370 В
- RPD - питание дистанционное или от сети 220 В/ приемник-преобразователь напряжения ДП или 220 В в 48 В с выходной мощностью 45/66 Вт.
Конструкция

Модем и модем-мультиплексор поставляются в корпусах высотой 1U (432*203*43 мм) или 2U (432*203*86 мм) для установки в 19" стойку. Линейный регенератор выполнен в герметичном алюминиевом блоке с размерами 222*146*55 мм. Регенератор поставляется в комплекте с модулями внешней грозозащиты MC04-MZ.
Конструкция модемов и регенераторов - модульная, обеспечивает возможность изменения типа и количества интерфейсов и источников/приемников ДП в условиях эксплуатации.

Основные параметры интерфейсов:
- Е1 - по рекомендациям G.703, G.704 / импеданс 120 Ом / код AMI/HDB3
- Ethernet 10/100Base-T- трансляция VLAN (макс. длина пакета 1536 байт) / Auto MDI/MDIX / Switch Layer 2 / число портов 2
- FXO/FXS (прямые абоненты) - напряжение вызывного сигнала - 50 В / 25 Гц для FXS и 35...110 В / 20...50 Гц для FXO, ток питания микрофона - 22 мА, сопротивление абонентского шлейфа - 1100 Ом, входной/выходной уровень - 0 дБ / минус 3,5 дБ
- E&M - 2/4 проводной ТЧ канал для организации диспетчерской связи и телеметрии (сигнализация - 1ВСК, входной/выходной уровень программируемый от минус 13 до 4,3дБ)
- RS-232- скорость передачи данных до 57600 кбит/с, число каналов на одной плате - 2, коннектор DB-9, поддержка аппаратного управления потоком.
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.
Цены на Цифровая система передачи MC04-DSL.bisМC

Цена на MC04-DSL.bisМC и другие G.SHDSL.bis модемы доступна по телефону (495) 645-34-25, в отделе продаж ООО "Русская Телефонная Компания". Или напишите онлайн-запрос.
