ИБЭП 220/24B-210A Форпост

Технические характеристики ИБЭП 220/24B-210A Форпост

Технические характеристики ИБЭП «ФОРПОСТ» 220(380)/24В-210А в соответствии с ТУ6659-003-14769626-2005:

Питание

Питание ИБЭП-380(220)/24В-210А-7/7(1000) осуществляется от трехфазной 380В или однофазной 220В сети переменного тока 50(60)Гц и АКБ.


Состав

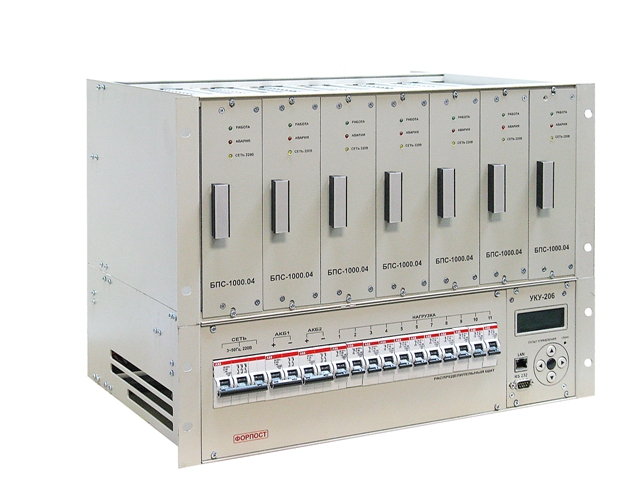

ИБЭП состоит из двух корпусов:

- корпус А - с кросс-платой, устройством коммутации и управления (УКУ), клеммным блоком и панелью автоматических выключателей;

- корпус Б - с выпрямителями БПС в количестве 7 штук.

На передней панели ИБЭП расположены: автоматы включения сети, 10 фидеров нагрузок, 2-х групп АКБ, клавиши управления микропроцессорным УКУ, ЖКИ дисплей и разъёмы RS-232, LAN или CAN для удалённого конфигурирования и управления.

Подключение 10-ти фидеров нагрузок, 2-х цепей аккумуляторных батарей и фидера заземления производится с задней части корпуса на узле коммутации.


Скачать техническое описание

Основные технические характеристики БПС в составе ИБЭП-380(220)/24В-210А-7/7(1000)

Входное напряжение питания, В……………………………………………………………… 180÷250
Номинальное выходное напряжение Uном, В……………………………………………………24
Максимальный выходной ток, А…………………………………………………………………35

Выпрямители БПС и их работа

ИБЭП обеспечивает работу 7 выпрямителей БПС, при этом резервные БПС включаются при превышении током потребления ИБЭП запрограммированного оператором  максимального значения Imax. При меньшей нагрузке БПС находятся в горячем резерве. При отказе рабочего БПС УКУ отключает его и включает резервный. При отсутствии УКУ все 7 БПС включены и работают параллельно на нагрузку с заданным оператором значением выходного напряжения.

Каждый из выпрямителей БПС обеспечивает:

- работу в режимах стабилизации напряжения или токоограничения;
- световую индикацию наличия сетевого напряжения, наличия выходного напряжения или отключенного состояния БПС;
- автоматическую регулировку величины выходного напряжения для поддержания напряжения АКБ в соответствии с температурой окружающей среды или для ограничения тока заряда АКБ установленным оператором значением.

УКУ и его работа

УКУ обеспечивает цифровую индикацию параметров питающей сети, БПС и нагрузки; включение БПС на параллельную работу и выравнивание токов БПС, управление выходными напряжениями источников, управление зарядом АКБ, мониторинг состояний ИБЭП.

Подключение аккумуляторных батарей
ИБЭП-380(220)/24В-210А-7/7(1000) предназначен для работы в комплекте с двумя АКБ, каждая из которых состоит из 2-х кислотных аккумуляторов по 12 вольт, общей ёмкостью до 1000А/ч.

АКБ содержится и заряжается от ИБЭП автоматически с микропроцессорным контролем параметров и работает на нагрузку при исчезновении сетевого напряжения или при отказе обоих БПС. При отключении АКБ или при неправильном её подключении, или глубоком её разряде, ИБЭП подаст сигнал «Авария АКБ». ИБЭП обеспечивает корректировку напряжения постоянного подзаряда в зависимости от температуры окружающей среды в соответствии с ниже приведённой характеристикой, которая задается пользователем в «установках» согласно ТУ на АКБ. Для ИБЭП изготовителем устанавливаются Uб0 = 28,2В и Uб20 =27,3В.

В ИБЭП предусмотрен режим контроля ёмкости АКБ. При включении этого режима автоматически отключаются БПС и батарея разряжается на штатную нагрузку. При окончании разряда БПС автоматически включаются, а полученная величина ёмкости запоминается в УКУ. В ИБЭП предусмотрен также режим выравнивающего заряда, который включается на время от 1 до 24 часов. В течение этого времени напряжение подзаряда АКБ увеличивается на 1,5-3% относительно напряжения постоянного подзаряда. Время и коэффициент увеличения напряжения при подзаряде задаются пользователем в меню «Установки».

Также в ИБЭП предусмотрен режим контроля исправности цепи батареи, который производится при включении ИБЭП и далее ежечасно.

Перечень защит, используемых в ИБЭП-380(220)/24В-210А-7/7(1000)

Нагрузка
− от недопустимого отклонения напряжения на выходе ИБЭП;
− от пропадания напряжения сети;
− контроль исправности предохранителей нагрузки.

БПС
− от недопустимого отклонения напряжения в сети;
− от токовых перегрузок преобразователя;
− от критического отклонения напряжения на выходе.

АКБ
− от неправильной полярности подключения АКБ;
− при разряде ниже минимально допустимого значения напряжения;
− при превышении допустимого напряжения заряда;
− ограничение тока заряда.

Сеть ~220В
− от перегрузок по току при аварии в ИБЭП.


Климатические условия работы ИБЭП-380(220)/24В-210А-7/7(1000)

Температура окружающей среды +(5 - 40)град.С
Атмосферное давление, не ниже 60 Кпа (450 мм.рт.ст.)
Относительная влажность при температуре окружающей среды +30 град.С, не более 95%

При эксплуатации ИБЭП "ФОРПОСТ" 380(220)/24В-210А внутри автономных боксов (например, для электропитания абонентских выносов), к клеммам источника можно подключать датчики температуры и внешних сухих контактов. Для каждого датчика можно установить свои аварийные условия и свои критерии воздействия на внешние исполнительные устройства (например, вентиляторы охлаждения). Мониторинг всех датчиков возможен по LAN или по CAN интерфейсам.
