ИБЭП 220/220B-10A Форпост

Запросить цену

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

ИБЭП-220/220В–10А-2/2(1000)-3U предназначен для преобразования переменного напряжения сети ~220В в постоянное напряжение -220В и работы в комплекте с аккумуляторной батарей, состоящей из восемнадцати кислотных аккумуляторов 12В емкостью до 50А/ч. Выходной ток - 10А, мощность с двумя выпрямителями - 2000 Вт.

Отдел продаж: +7 (495) 645-34-25. Мы всегда готовы проконсультировать Вас по телефону или онлайн и предложить выгодные условия поставки.

Описание
Технические характеристики
Отзывы о товаре
Задать вопрос
Цены

ИБЭП-220/220В–10А "Форпост" предназначен для преобразования переменного напряжения сети ~220В в постоянное напряжение -220В и работы в комплекте с аккумуляторной батарей, состоящей из восемнадцати кислотных аккумуляторов 12В емкостью до 50А/ч.

Мощность с двумя выпрямителями (основной и резервный)-2000 Вт. Выходной ток -10А.

Выполнен в корпусе высотой 3U, для установки в конструктив 19".

Номенклатурное наименование: ИБЭП-220/220В –10А-2/2(1000)-3U

ИБЭП «ФОРПОСТ» 220/220В-10А имеет следующие преимущества:

- работает по схеме 1+1 с «горячим» резервированием напряжения выхода или по схеме 2+0 (по выбору пользователя);
- обеспечивает автоматическое содержание и заряд аккумуляторных батарей, что значительно продлевает срок их службы;
- поддерживает полностью автоматическое функционирование, ведение журналов состояний, самотестирование и многоступенчатую защиту от аварий с помощью встроенного микропроцессорного УКУ;
- управляется местно с лицевой панели с помощью графического дисплея, программно по интерфейсу RS-232 или удалённо по интерфейсам LAN, CAN;
- имеет гарантийный срок 3 года с момента продажи.

Модификации ИБЭП «ФОРПОСТ» 220/220В-10А :

Тип ИБЭП	Выходное напряжение, В	Выходной ток, А	Выходная мощность, Вт	БПС, шт
ИБЭП-220/220В-10А-1/2(1000)-3U	220	5	1000	1
ИБЭП-220/220В-10А-2/2(1000)-3U	220	10	2000	2

Посмотреть цену Заказать ИБЭП

-------------------------------------------

ИБЭП работает в буфере с аккумуляторной батареей, состоящей из 18 кислотных аккумуляторов емкостью до 50 Ач.

Управление ИБЭП осуществляется:
- местно, с лицевой панели;
- с рабочего места оператора по интерфейсу RS-232 (штатно входит состав ИБЭП);
- удалённо по интерфейсам LAN или CAN (опционально).

Состав
ИБЭП состоит из корпуса, одного или двух преобразователей БПС (взависимости от модификации), кросс-платы, устройства контроля и управления (УКУ) с контроллером, узла коммутации.

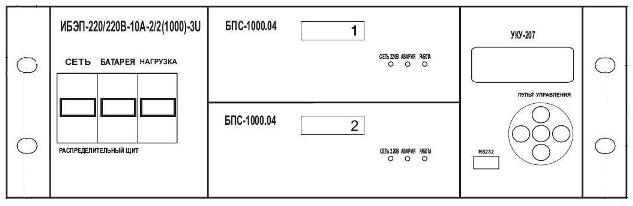

На передней панели ИБЭП расположены:
- автоматы включения ИБЭП, нагрузок и аккумуляторной батареи;
- двухстрочный ЖКИ дисплей для вывода информации состояния и управления;
- 4 навигационных кнопки для управления УКУ;
- выключатель для замыкания-размыкания цепи аккумуляторной батареи;
- разъемы контроллеров LAN, CAN и RS-232, обеспечивающие возможность удалённого мониторинга и управления.

Подключение трёх фидеров нагрузок, цепи аккумуляторных батарей и фидера заземления производится с задней части корпуса на узле коммутации.

Для комплектации ИБЭП "ФОРПОСТ" поставляются аккумуляторные батареи Sonnenschein, Leoch, CSB и другие.

Сертификат: № RU C-RU.HO12.B.00317, до 28.04.2020 г.

Уважаемые посетители!
В продаже также имеются ИБП с переменным напряжением выхода ~220В (UPS), на странице ИБП UPS

Технические характеристики ИБЭП 220/220B-10A Форпост

ИБЭП-220/220В-10А состоит из корпуса высотой 3U и шириной 19", двух преобразователей напряжения стабилизированных «БПС», устройства управления и контроля «УКУ» с контроллером и узла коммутации. Аккумуляторная батарея (АКБ) содержится и заряжается от ИБЭП и работает на нагрузку при исчезновении сетевого напряжения или при отказе двух БПС.

Технические характеристики ИБЭП «ФОРПОСТ» 220/220В-10А в соответствии с ТУ6659-003-14769626-2005:

Тип ИБЭП	Выходное напряжение Uном,B/U_620⁰,B	Выходной ток, А	Макс.выходная мощьность,ВТ	Кол-во БПС,шт	Габариты (Г-Ш-В), Мм	Масса, Кг
ИБЭП-220/220В-10А-1/1(1000)-3U	220/245	0÷5	1000	1	330х480х132	11
ИБЭП-220/220В-10А-2/2(1000)-3U	220/245	0÷10	2000	2	330х480х132	12

ИБЭП-220/220В -10А-1/2(1000)-3U предназначен для работы в комплекте с аккумуляторной батарей
(АКБ), состоящей из восемнадцати кислотных аккумуляторов емкостью до 50А/ч.

Скачать техническое описание

Работа выпрямителей (БПС)

В ИБЭП установлены один или два БПС (взависимости от модификации), при этом второй БПС находится в горячем резерве. При отказе рабочего БПС устройство коммутации и управления (УКУ) отключает его и включает второй БПС. УКУ также включает второй БПС при превышении запрограммированного тока потребления ИБЭП.

Выходное напряжение БПС может регулироваться пользователем в пределах от 187В до 253В.

Функции УКУ

• цифровая индикация параметров питающей сети, БПС, АКБ, нагрузки;
• выявление состояний БПС;
• отключение аварийного и включение резервного БПС;
• включение аккумуляторных батарей в работу при пропадании напряжения сети или снижения напряжения сети до недопустимого значения;
• выявление отсутствия АКБ или обрыва в цепи АКБ;
• автоматический контроль заряда и автоматическое содержание АКБ;
• световая, звуковая и программная сигнализация «Авария».
Управление ИБЭП производится программно, с передней панели с помощью навигационного меню.

Подключение аккумуляторных батарей

АКБ содержится и заряжается от ИБЭП и работает на нагрузку при исчезновении сетевого на-
пряжения или при отказе обоих БПС.

При работе АКБ на нагрузку и разряде до напряжения меньшего, чем Uсигн, заданного пользователем в УКУ, формируется звуковой сигнал «Напряжение АКБ ниже Uсигн».
При дальнейшей работе на нагрузку и глубоком разряде (до 1,7В на элемент) схема контроля состояния АКБ отключает её от нагрузки и отключает питание УКУ. При этом замыкаются контакты реле сигнализации «АВАРИЯ АКБ».

Подключение батареи к нагрузке произойдет при увеличении напряжения на ней более, чем на 8…10В напряжения отключения или при включении одного из БПС.
В ИБЭП обеспечивается изменение напряжения постоянного подзаряда в зависимости от температуры окружающей среды в соответствии с ниже приведённой характеристикой, которая задаётся пользователем с помощью установки значений Uб0 и Uб20 в меню «Установки». Для ИБЭП-220/220В-5(10)А изготовителем устанавливаются Uб0 = 253,8В и Uб20 = 245В.

Режим контроля ёмкости АКБ

В ИБЭП предусмотрен режим контроля ёмкости АКБ. При включении этого режима автоматически отключаются БПС и батарея разряжается на штатную нагрузку. При окончании разряда БПС автоматически включаются, а полученная величина ёмкости запоминается в УКУ. В ИБЭП предусмотрен также режим выравнивающего заряда, который включается на время от 1 до 24 часов. В течение этого времени напряжение подзаряда АКБ увеличивается на 1,5-3% относительно напряжения постоянного подзаряда. Время и коэффициент увеличения напряжения при подзаряде задаются пользователем в меню «Установки».

Также в ИБЭП предусмотрен режим контроля исправности цепи батареи, который производится при включении ИБЭП и далее ежечасно.

Перечень защит, используемых в ИБЭП

Нагрузка
− от недопустимого отклонения напряжения на выходе ИБЭП;
− от пропадания напряжения сети;
− контроль исправности предохранителей нагрузки.

БПС
− от недопустимого отклонения напряжения в сети;
− от токовых перегрузок преобразователя;
− от критического отклонения напряжения на выходе.

АКБ
− от неправильной полярности подключения АКБ;
− при разряде ниже минимально допустимого значения напряжения;
− при превышении допустимого напряжения заряда;
− ограничение тока заряда.

Сеть ~220В
− от перегрузок по току при аварии в ИБЭП.

Климатические условия работы ИБЭП

Температура окружающей среды +(5 - 40)град.С
Атмосферное давление, не ниже 60 Кпа (450 мм.рт.ст.)
Относительная влажность при температуре окружающей среды +30 град.С, не более 95%

Использование ИБЭП внутри автономных боксов

При эксплуатации ИБЭП "ФОРПОСТ" внутри автономных боксов (например, для электропитания абонентских выносов), к клеммам источника можно подключать датчики температуры и внешних сухих контактов. Для каждого датчика можно установить свои аварийные условия и свои критерии воздействия на внешние исполнительные устройства (например, вентиляторы охлаждения). Мониторинг всех датчиков возможен по LAN или по CAN интерфейсам.

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.

Цены на ИБЭП 220/220B-10A Форпост

Наименование	Описание	Цена, руб без НДС	Цена, руб с НДС
ИБЭП-220/220В-10А-2/2(1000) 3U LVBD-ХХ*	Преобразование ~220В в = 220В, с током до 10А с двумя выпр., с контактором отключения. батареи при глубоком разряде (LVBD)	по запросу	по запросу
ИБЭП-220/220В-10А-2/2(1000) 3U -ХХ*	Преобразование ~220В в = 220В, с током до 10А с двумя выпр., без контактора отключении батареи при глубоком разряде (LVBD)	по запросу	по запросу
БПС-1000.04-220/220В-5А	Преобразователь напряжения(выпрямитель) на ~220В/220B	по запросу	по запросу
УКУ 207.12 LAN	Устройство контроля и управления ,c LAN (SNMP) и RS 485 (MODBUS) интерфейсом , входит в состав ИБЭП 3U	по запросу	по запросу
* - в поле ХХ указывается для работы с каким количеством батарей предназначен ИБЭП. Обычно 17(диапазон выходного напряжения ИБЭП 187 - 242 В) или 18(198-256 В).
