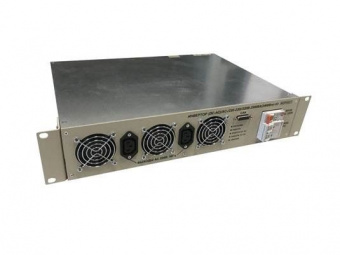

Инвертор Форпост (DC-AC)/AC-(24-220)/220B-1500ВA-2U с двойным входом

 Инвертор "Форпост" (DC-AC)/AC-(24-220)/220B-1500ВA-2U предназначен для электропитания различной электронной аппаратуры и средств связи переменным напряжением 220В, 50Гц с потребляемой мощностью до 1500ВА (1000Вт).

Инвертор имеет 2 входа питания – вход для сети переменного тока ~220В и вход для напряжения постоянного тока -24В.

При наличии сети нагрузка инвертора питается от сети ~220В. При пропадании сети или при напряжении сети ниже или выше установленного порога питание нагрузки осуществляется от входа постоянного напряжения DC -24В.

Если на входе присутствует оба напряжения, то питание нагрузки осуществляется от входа АС. Переключение питания нагрузки с АС на DC и наоборот, осуществляется без перерыва электроснабжения потребителя.

Функциональные возможности инвертора Форпост (DC-AC)/AC-(24-220)/220B-1500ВA-2U

Схема управления инвертора обеспечивает:

• контроль и управление преобразователем напряжения DC/DC;
• контроль и управление преобразователем напряжения DC/AC;
• измерение выходных напряжения и тока инвертора, напряжения общей шины инверторов и напряжения сети, а также выходной мощности инвертора;
• мониторинг и связь посредством протокола CAN по шине CAN-INF с другими инверторами и устройствами контроля и управления (УКУ, например УКУ источника бесперебойного электропитания ИБЭП);
• при наличии сети переменного тока синхронизацию инвертора с ней;
• при параллельной работе инверторов их синхронизацию по шине CAN-SINH и выравнивание выходных мощностей по шине CAN-INF.

Кроме того, схема управления выполняет функции тепловой защиты, защиты от перегрузки по току, обеспечивает управление частотой вращения вентиляторов охлаждения в зависимости от нагрузки и температуры нагрева радиатора инвертора и управление светодиодами индикации.

Система автоматических защит

Инвертор имеет следующие защиты:

• от неправильной полярности входного напряжения;
• от перегрева;
• от перегрузки;
• от короткого замыкания на выходе;
• от аварии по выходному напряжению.

Для исключения перегрева, инвертор оснащён надёжной системой принудительного воздушного охлаждения.

Параллельная работа инверторов

Инверторы (DC-AC)/AC-(24-220)/220B-1500ВA-2U могут работать одиночно или параллельно. Допускается включение на параллельную работу до 15-ти инверторов (наиболее оптимально – 3 инвертора).

Мониторинг инверторов с помощью устройства контроля и управления (УКУ)

При параллельной работе инверторов, мониторинг и управление ими осуществляется от отдельного устройства контроля и управления УКУ-207.12(14) LAN 3U.

УКУ обеспечивает индикацию состояния и мониторинг байпасов и инверторов по RS-485 (MODBUS) и LAN(SNMP), выявление аварий, калибровку инверторов.

Связь между инверторами и УКУ-207.12(14) LAN 3U осуществляется по одной линии CAN, а инверторам задаются индивидуальные сетевые адреса.

УКУ выполнено в отдельном корпусе шириной 19” и высотой 3U.

Конструкция и условия эксплуатации инвертора

Диапазон рабочей температуры окружающей среды: от 0 ºС  до +50 ºС

Инвертор  выполнен в корпусе высотой 2U, рассчитанном на установку в конструктив 19”

Габаритные размеры (Ш*Г*В) 420 х 305 х 88 мм

Вес: 7,5 кг

Гарантия: 36 месяцев

Декларация о соответствии ЕАЭС № RU Д-RU.РА07.В.10390/24 до 13.08.2029

Производство: Россия
