Инверторная система «Форпост» серии 2500-3U, с входом DC 150В и выходным напряжением ~220В (380 В).
Выходная мощность системы - до 60 кВт (75 кВА).
Режим работы - однофазный или трёхфазный.
Состав:- инверторные модули DC/AC-150/220B-2500BA-3U. Каждый модуль обеспечивает преобразование постоянного напряжения 90-160В в переменное однофазное напряжение ~220 В, 50 Гц. Выходная мощность одного инверторного модуля 2500 ВА (2000 Вт);
- корпус DC/AC-7500-110-3U для установки до 3х инверторных модулей.
Инверторная система ФОРПОСТ 150В серии 2500-3U может комплектоваться:
- тиристорным быстродействующим байпасом для параллельного включения до 3-х, 6-ти или 15-ти инверторных модулей DC/AC-150/220B-3000BA, либо или 4-х, 8-ми, 18-ти инверторных модулей DC/AC-150/220B-2500BA;
- контроллером для мониторинга и индикации УКУ 207.12 LAN.
Гарантия: 36 месяцевПроизводство: Россия -
Параметр Значение Номинальное входное напряжение 150В DC Номинальное выходное напряжение 220В AC Параллельная работа (с байпасом) до 18 инверторных модулей Число фаз 1 Номинальная мощность нагрузки 1 модуля 2 кВт Диапазон входного напряжения 90-160В DC Максимальный потребляемый ток 1 модуля 25 А Стабилизация выходного напряжения ±2 % Пик-фактор <=2:1 Максимальный ток нагрузки 1 модуля 18,2 А Номинальная выходная частота 50 Гц Стабилизация выходной частоты ±0,5 А КПД >=0,9 Диапазон изменения нагрузки 50-100% Пульсации выходного напряжения (от пика до пика) 50 мВ Коэффициент НИ для активной нагрузки <=1,5% Сопротивление изоляции между входом и корпусом 20 МОм Диапазон температуры окружающей среды +1...+45 С Вид охлаждения вентиляторы Интерфейсы мониторинга «сухие» контакты, CAN, LED Высота 3U Ширина корзины 19" Габаритные размеры (ШхВхГ) 480 x 133 x 460 Габаритные размеры в упаковке (ШхВхГ) 585 x 190 x 570 мм Срок службы 20 лет Doc
.jpg)
Скачать описание и характеристики инверторной системы "Форпост" DC/AC-150/220B-2500BA-3UБайпасы
Однофазные (статические) тиристорные байпасы "Форпост" 110В, 3U
Статические тиристорные байпасы «Форпост» BP-110/220В-3U предназначены для работы в составе модульных инверторных систем «Форпост» с входным напряжением 110В постоянного тока и подключения к инверторным системам однофазной нагрузки и однофазной сети.
При питании от сети переменного тока и недопустимом снижении величины этого напряжения байпас за время, не более 20 мс, переключает питание нагрузки с сети на инверторы.
При работе от инверторной системы в случае перегрузки или аварии инверторов байпас коммутирует питание нагрузки с инверторной системы на сеть переменного тока.
Модификации однофазных тиристорных байпасов «Форпост» 19" 3UBP-110/220B-10000BA-2U
Тиристорный быстродействующий байпас для параллельного включения до 4 инверторов 2500ВА с входным напряжением 110В.BP-110/220B-10000BA-2U
Тиристорный быстродействующий байпас для параллельного включения до 4 инверторов 2500ВА с входным напряжением 110В. Предусмотрено место под установку устройства контроля и мониторинга УКУ 207.12 LAN.BP-110/220B-20000BA-3U
Тиристорный быстродействующий байпас для параллельного включения до 8 инверторов 2500ВА с входным напряжением 110В. Предусмотрено место под установку устройства контроля и мониторинга УКУ 207.12 LAN.BP-110/220B-45000BA-3U
Трёхфазные (статические) тиристорные байпасы "Форпост" 110В 3U
Тиристорный быстродействующий байпас для параллельного включения до 18 инверторов 2500ВА с входным напряжением 110В. Предусмотрено место под установку устройства контроля и мониторинга УКУ 207.12 LAN.
Статические тиристорные байпасы «Форпост» BP-110/220В-3U предназначены для работы в составе модульных инверторных систем «Форпост» с входным напряжением 110В постоянного тока и подключения к трехфазным инверторным системам нагрузки и трехфазной сети.
При питании от сети переменного тока и недопустимом снижении величины этого напряжения байпас за время, не более 20 мс, переключает питание нагрузки с сети на инверторы.
При работе от инверторной системы в случае перегрузки или аварии инверторов байпас коммутирует питание нагрузки с инверторной системы на сеть переменного тока.
Модификации трёхфазных тиристорных байпасов «Форпост» 19" 110В, 3UBP-110/380B-30000BA-3U
Трехфазный тиристорный быстродействующий байпас для подключения до 12 инверторов 2500ВА с входным напряжением 110В (для трехфазной инверторной системы с мощностью до 30000 ВА, на модулях со входом DC, до 4 модулей на фазу).BP-110/380B-75000BA-3U
Трехфазный тиристорный быстродействующий байпас для подключения до 30 инверторов 2500ВА с входным напряжением 110В (для трехфазной инверторной системы с мощностью до 75000 ВА, на модулях со входом DC, до 10 модулей на фазу).УКУ 207.12 LAN
Устройство индикации и мониторинга УКУ 207.12 LAN (контроллер) «Форпост» предназначен для локального и удаленного мониторинга инверторных систем «Форпост» по интерфейсам RS485 (MOD BUS) и LAN (SNMP).
Модификации УКУ 207.12 LAN «Форпост»УКУ 207.12 LAN-B
Устанавливается в однофазные байпасы 3U 110В DC.УКУ 207.12 LAN-I
Устанавливается в корпус инвертора 3U 110В DC.УКУ 207.12 LAN-D
Устанавливается на дверь шкафа инверторных систем 110 В DC.УКУ 207.12 LAN-3U
Устанавливается в отдельный корпус 3U, для совместной работы с инверторными системами 110В DC.

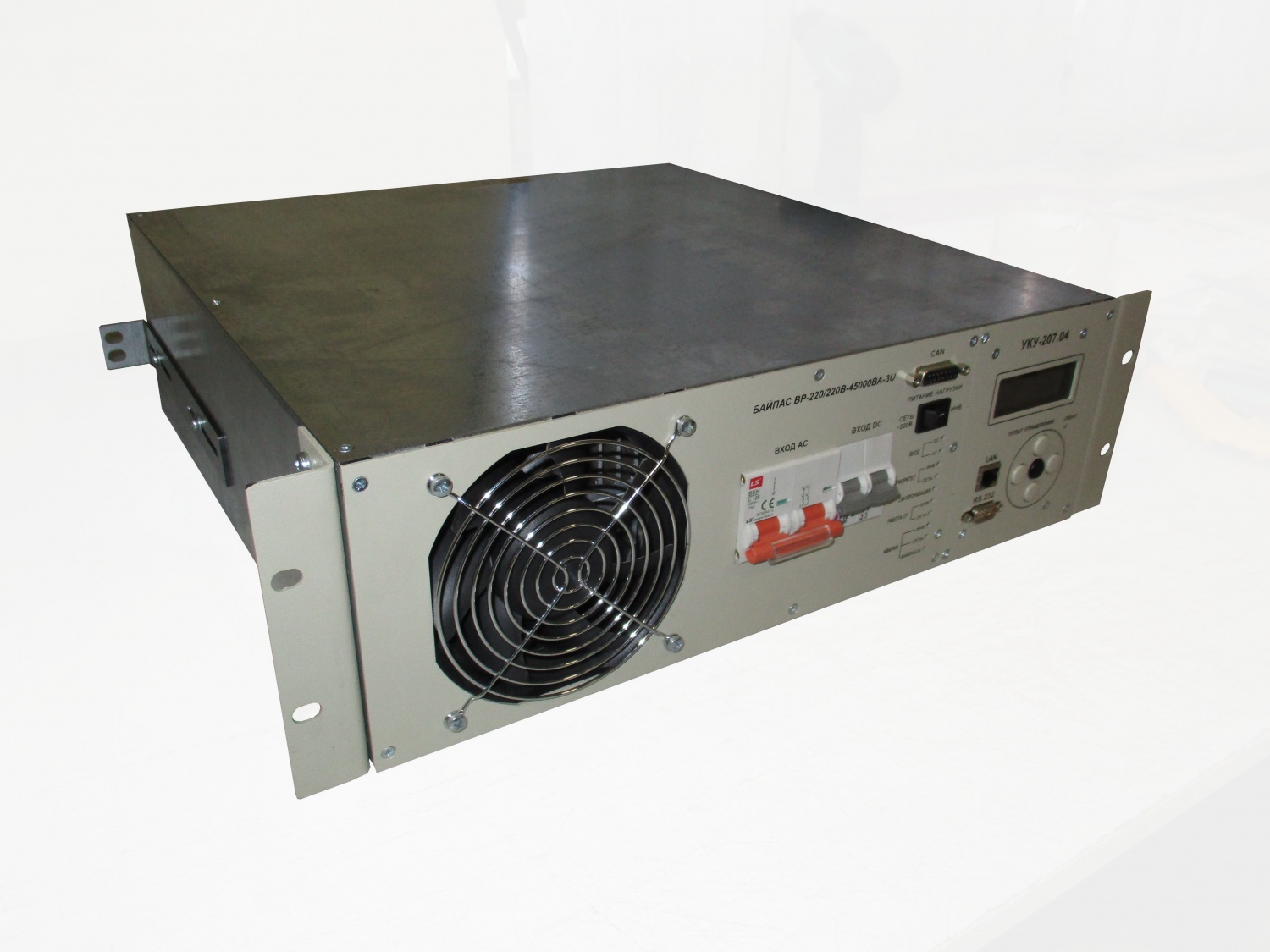

На фото: УКУ 207.14 LAN, встроенный в отдельный корпус 3U 19", совмещённый с модулем распределения нагрузки.
-
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут. -
Наименование Описание Цена, руб
без НДСЦена, руб
с НДСКорпус DC/AC-7500-110-3U-23 Корпус для установки до 3х инверторов с входным напряжением 110В или 150 В по запросу по запросу DC/AC-150/220B-2500BA-3U Преобразование постоянного напряжения 90-160 В в перем. 220В.50Гц , 2500ВА (2000Вт) по запросу по запросу Тиристорные байпасы для сборки однофазных инверторных систем BP-110/220B-10000BA-3U Тиристорный быстродействующий байпас для параллельного включения до 3х инверторов 3000ВА с входным напряжением 110 В или 4х инверторов 2500ВА. Предусмотрено место под установку устройства контроля и мониторинга УКУ 207.12 LAN по запросу по запросу BP-110/220B-20000BA-3U Тиристорный быстродействующий байпас для параллельного включения до 6 инверторов 3000ВА с входным напряжением 110 В или 8 инверторов 2500ВА. Предусмотрено место под установку устройства контроля и мониторинга УКУ 207.12 LAN по запросу по запросу BP-110/220B-45000BA-3U Тиристорный быстродействующий байпас для параллельного включения до 15 инверторов 3000 ВА с входным напряжением 110В или 18 инверторов 2500ВА. Предусмотрено место под установку устройства контроля и мониторинга УКУ 207.12 LAN по запросу по запросу Тиристорные байпасы для сборки трёхфазных инверторных систем BP-110/380B-30000BA-3U Трехфазный тиристорный быстродействующий байпас для подключения до 12 инверторов 2500ВА с входным напряжением 110 В (трехфазной инверторной системы с мощностью до 30000 ВА, на модулях со входом DC, до 4 модулей на фазу.) по запросу по запросу BP-110/380B-75000BA-3U Трехфазный тиристорный быстродействующий байпас для подключения до 30 инверторов 2500ВА с входным напряжением 110 В (трехфазной инверторной системы с мощностью до 75000 ВА, на модулях со входом DC, до 10 модулей на фазу.) по запросу по запросу Устройства индикации и мониторинга по RS485(MOD BUS) и LAN(SNMP) УКУ 207.12 LAN-I Устройство индикации и мониторинга. Устанавливается в корпус инвертора 3U 110, 150 и 220 В DC.
Напряжение питания 85-260 В DC.по запросу по запросу УКУ 207.12 LAN-D Устройство индикации и мониторинга. Устанавливается на дверь шкафа инверторных систем 110, 150 и 220 В DC.
Напряжение питания 85-260 В DC.по запросу по запросу УКУ 207.12 LAN-3U Устройство индикации и мониторинга. Устанавливается в отдельный корпус 3U. Для инв. систем 110, 150 и 220 В DC.
Напряжение питания 85-260 В DC.по запросу по запросу
