Инверторная система "ФОРПОСТ" серии 2500-3U, с входом DC 24В, для установки инверторных модулей DC/AC-24/220B-1500BA-3U (1500 ВА;1200Вт) в корпус количеством до 3шт и сборки однофазных и трехфазных систем мощностью до 60 кВт (75 кВА). Выходное напряжение - ~220В (380 В).
- Описание
- Технические характеристики
- Отзывы о товаре
- Задать вопрос
- Цены
-
Инверторная система «Форпост» серии 2500-3U, с входом DC 24В и выходным напряжением ~220В (380 В). Может содержать до 18 инверторных модулей DC/AC-24/220B-1500BA-3U (1500 ВА;1200Вт).
Выходная мощность системы - до 60 кВт (75 кВА).
Режим работы - однофазный или трёхфазный.
Состав:- инверторные модули DC/AC-24/220B-1500BA-3U. Каждый модуль обеспечивает преобразование постоянного напряжения 24В в переменное однофазное напряжение ~220 В, 50 Гц. Мощность 1500 ВА (1200 Вт);
- корпус DC/AC-7500-24-48(60) 3U для установки до 3х инверторных модулей.
Инверторная система ФОРПОСТ серии 2500-3U может комплектоваться:
- однофазным тиристорным быстродействующим байпасом BP-24/220В-20000ВА-3U для параллельного включения до 12-ти инверторных модулей DC/AC-24/220B-1500BA-3U или трёхфазным тиристорным быстродействующим байпасом BP-24/220В-30000ВА-3U для параллельного включения до 18-ти инверторных модулей.
- контроллером для мониторинга и индикации УКУ-207-14.
Гарантия: 36 месяцевДекларация о соответствии ЕАЭС № RU Д-RU.РА07.В.10390/24 до 13.08.2029Производство: Россия - инверторные модули DC/AC-24/220B-1500BA-3U. Каждый модуль обеспечивает преобразование постоянного напряжения 24В в переменное однофазное напряжение ~220 В, 50 Гц. Мощность 1500 ВА (1200 Вт);
-
Технические характеристики инвертора DC/AC-24/220B-1500BA-3U
Параметр Значение Номинальное входное напряжение 24В DC Номинальное выходное напряжение 220В AC Параллельная работа до 18 инверторных модулей Число фаз 1 Номинальная мощность нагрузки 1 модуля 1,2 кВт Диапазон входного напряжения 21-30В DC Максимальный входной ток 111,8 А Стабилизация выходного напряжения ±2 % Пик-фактор <=2:1 Максимальный ток нагрузки 1 модуля 10,9 А Номинальная выходная частота 50 Гц Стабилизация выходной частоты ±0,5 А КПД >=80% Диапазон изменения нагрузки 50-100% Пульсации выходного напряжения (от пика до пика) 50 мВ Коэффициент НИ для активной нагрузки <=1,5% Сопротивление изоляции между входом и корпусом 20 МОм Диапазон температуры окружающей среды +1...+45 С Вид охлаждения вентиляторы Интерфейсы мониторинга «сухие» контакты, CAN, LED Высота 3U Ширина корзины 19" Габаритные размеры (ШхВхГ) 480 x 133 x 460 Габаритные размеры в упаковке (ШхВхГ) 585 x 190 x 570 мм Срок службы 20 лет Doc
.jpg)
Скачать описание и характеристики инверторной системы "Форпост" DC/AC-24/220B-1500BA-3UБайпас

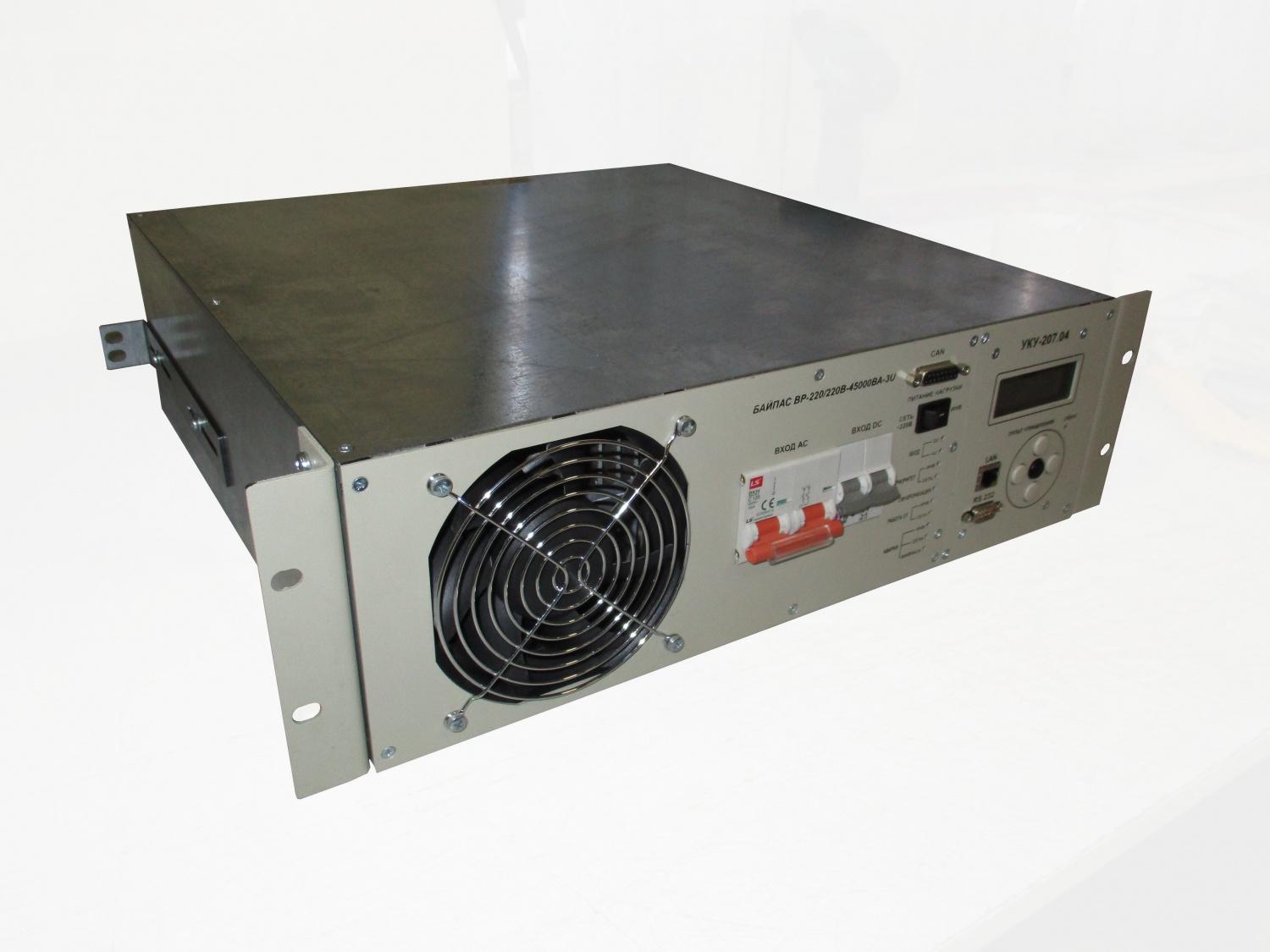

Тиристорные быстродействующие байпасы для параллельного включения инверторов DC/AC-24/220B-1500BA-3U (1200Вт) с входным напряжением 24В:
Однофазный (статический) тиристорный байпас "Форпост" 3UТрёхфазный (статический) тиристорный байпас "Форпост" 3U
BP-24/220B-10000BA-3U
Тиристорный быстродействующий байпас для параллельного включения до 6 инверторов 1500ВА с входным напряжением 24В. Предусмотрено место под установку устройства контроля и мониторинга УКУ 207.14 LAN.BP-24/220B-20000BA-3U
Тиристорный быстродействующий байпас для параллельного включения до 12 инверторов 1500ВА с входным напряжением 24В. Предусмотрено место под установку устройства контроля и мониторинга УКУ 207.14 LAN.Байпасы предназначены для работы в составе модульных инверторных систем «Форпост» с входным напряжением 24 В постоянного тока и подключения к инверторным системам однофазной нагрузки и однофазной сети.
При питании от сети переменного тока и недопустимом снижении величины этого напряжения байпас за время, не более 20 мс, переключает питание нагрузки с сети на инверторы. При работе от инверторной системы в случае перегрузки или аварии инверторов байпас коммутирует питание нагрузки с инверторной системы на сеть переменного тока.
BP-24/380B-30000BA-3U - трехфазный тиристорный быстродействующий байпас для подключения до 18 инверторов 1500ВА с входным напряжением 24В (трехфазной инверторной системы с мощностью до 30000 ВА, на модулях со входом DC, до 6 модулей на фазу).
Статический тиристорный байпас «Форпост» BP-24/220В-30000ВА-3U предназначен для работы в составе модульных инверторных систем «Форпост» с входным напряжением 24В постоянного тока и подключения к трехфазным инверторным системам нагрузки и трехфазной сети.
При питании от сети переменного тока и недопустимом снижении величины этого напряжения байпас за время, не более 20 мс, переключает питание нагрузки с сети на инверторы. При работе от инверторной системы в случае перегрузки или аварии инверторов байпас коммутирует питание нагрузки с инверторной системы на сеть переменного тока.
УКУ 207.14 LAN
Устройство индикации и мониторинга УКУ-207.04-LAN-3U (контроллер) «Форпост» предназначен для локального и удаленного мониторинга инверторных систем «Форпост» по интерфейсам RS485 (MOD BUS) и LAN (SNMP).
Модификации УКУ-207.04-LAN-3U «Форпост»УКУ 207.14 LAN-B
Устанавливается в однофазные байпасы 3U 24 и 48(60) В DC.УКУ 207.14 LAN-I
Устанавливается в корпус инвертора 3U 24 и 48(60) В DC.УКУ 207.14 LAN-D
Устанавливается на дверь шкафа инверторных систем 24 и 48(60) В DC.УКУ 207.14 LAN-3U
Устанавливается в отдельный корпус 3U, для совместной работы с инверторными системами 24 и 48(60) В DC.

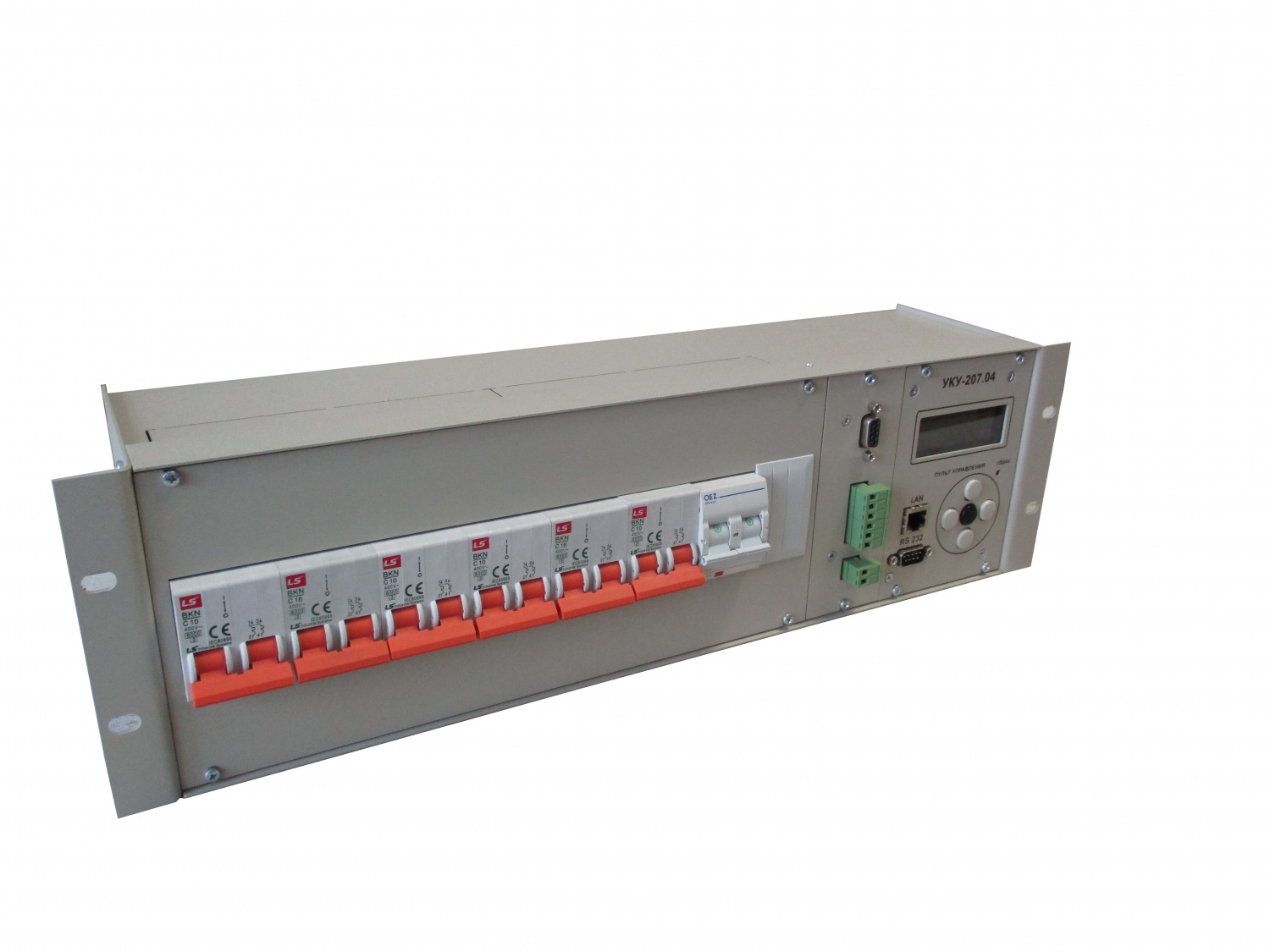

На фото: УКУ 207.14 LAN, встроенный в отдельный корпус 3U 19", совмещённый с модулем распределения нагрузки.
-
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут. -
Цены на инвертор DC/AC-24/220B-1500BA-3U
Наименование Описание Цена, руб
без НДСЦена, руб
с НДСКорпус DC/AC-7500-24-48(60) 3U-23 Корпус 19" для установки до 3х инверторов с входным напряжением 24В или 48(60)В по запросу по запросу DC/AC-24/220B-1500BA-3U-23 Инверторный модуль для преобразования постоянного напряжения 20-40В в переменное 220В.50Гц 1500ВА, 1200Вт по запросу по запросу (DC-АС)/AC-(24-220)/220B-1500BA-3U Преобразование постоянного напряжения 20-40В или переменного 187-253 В в переменное 220В.50Гц 1500ВА, 1000Вт по запросу по запросу Тиристорные байпасы для сборки однофазных инверторных систем BP-24/220B-20000BA-3U Тиристорный быстродействующий байпас для параллельного включения до 12 инверторов 1500ВА с входным напряжением 24В по запросу по запросу Тиристорные байпасы для сборки трёхфазных инверторных систем BP-24/380B-30000BA-3U Трехфазный тиристорный быстродействующий байпас для подключения до 18 инверторов 1500ВА с входным напряжением 24В (трехфазной инверторной системы с мощностью до 30000 ВА, на модулях со входом DC, до 6 модулей на фазу). по запросу по запросу Устройства индикации и мониторинга по RS485(MOD BUS) и LAN(SNMP) УКУ 207.14 LAN-I Устройство индикации и мониторинга. Напряжение питания 20-75 В DC.
Устанавливается в корпус инвертора 3U 24 и 48(60) В DC.по запросу по запросу УКУ 207.14 LAN-D Устройство индикации и мониторинга. Напряжение питания 20-75 В DC.
Устанавливается на дверь шкафа инверторных систем 24 и 48(60) В DC.по запросу по запросу УКУ 207.14 LAN-3U Устройство индикации и мониторинга. Напряжение питания 20-75 В DC. Для инверторных систем 24 и 48(60) В DC.
Устанавливается в отдельный корпус 3U.по запросу по запросу
|
