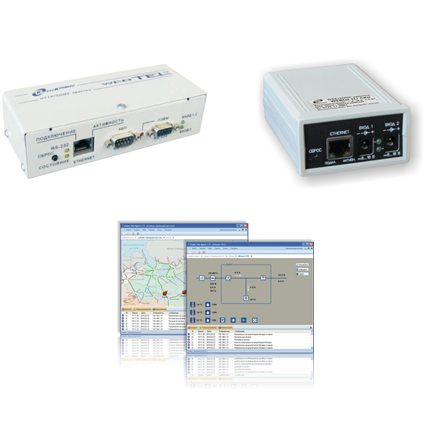

Системы промышленного мониторинга для ИБП

WEB/SNMP-адаптер WEBtel для ИБП

WEB/SNMP-адаптер промышленного назначения WEBtel – это универсальное, простое и надёжное программно-аппаратное устройство для контроля и управления оборудованием и его параметрами на удаленных объектах по локальной или глобальной сети.

WEB/SNMP-адаптеры WEBtel входят в систему много-функционального программно-аппаратного комплекса мониторинга и администрирования, успешно эксплуатируемого во многих регионах России.

Принцип работы
Адаптер содержит программируемый пользователем IP-адрес и поддерживает работу 3 интерфейсов:

• интерфейс RS-232 для подключения к управляемому оборудованию;
• интерфейс RS-232 для подключения к ПК оператора;
• интерфейс Ethernet для выхода в IP сеть.

По интерфейсу RS-232 адаптер  осуществляет постоянный обмен данными с контролируемым объектом и анализирует получаемую информацию по критериям изменения его состояния и режима работы. При изменениях состояния контролируемого объекта на станцию мониторинга отправляется соответствующее сообщение, с записью во внутренний энергонезависимый журнал событий.

По интерфейсу Ethernet адаптер осуществляет обмен данными и командами с программной оболочкой системы промышленного мониторинга.

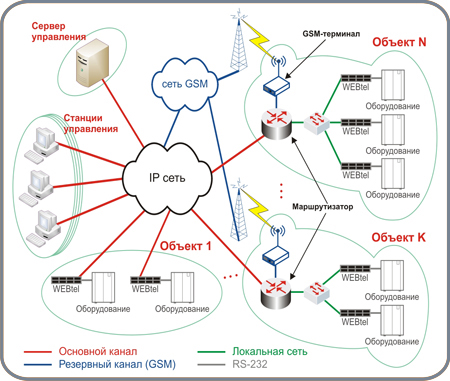

               Схема применения WEB/SNMP-адаптера WEBtel

• возможность подключения к любому оборудованию, оснащенному интерфейсом RS-232, для его дистанционного контроля и управления;

• встроенный web-сервер;

• дистанционная настройка и обновление встроенного программного обеспечения с функциями защиты от несанкционированного доступа;

• встроенный журнал событий с возможностью дистанционного считывания.

Протоколы
WEB/SNMP-адаптер WEBtel  обеспечивает обмен данными по  протоколам SNMP, HTTP и SMTP. При работе по протоколу SNMP необходимо использование системы SNMP-мониторинга Power Net Agent или других систем мониторинга, поддерживающих функции отображения, управления, оповещения об изменении состояния контролируемого объекта.

Браузеры
Адаптер, благодаря встроенному WEB-серверу, обеспечивает доступ к контролируемому объекту при помощи любого WEB-браузера, а поддержка протокола SMTP позволяет информировать оператора об изменениях на контролируемом объекте по E-mail.

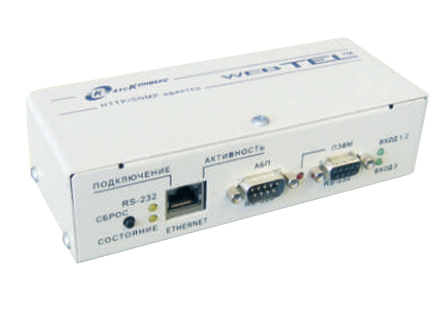

Конструкция
Адаптер WEBtel выполнен в надежном металлическом корпусе с возможностью подключения защитного заземления, обладает повышенной помехоустойчивостью и позволяет подключать защитное заземление.

Электропитание
Осуществляется одновременно от двух независимых источников:
- внешние АКБ напряжением от 19 до 86 В (адаптер оснащен схемой защиты от глубокого разряда);
- сеть переменного тока (220 В, 50 Гц).

Таким образом, применение WEB/SNMP-адаптеров WEBtel позволяет реализовать систему промышленного мониторинга и осуществлять удалённый контроль и управление параметрами подключенного к этой системе промышленного оборудования.

WEBtel-II

WEBTEL II – WEB/SNMP-адаптер с программируемым пользователем IP-адресом, предназначенный для подключения к контролируемому промышленному оборудованию по интерфейсу RS-232 и выходом в локальную/глобальную сеть через интерфейс Ethernet.

По своим характеристикам WEB/SNMP-адаптер WEBtel II аналогичен адаптеру WEBtel, но существенно ниже по цене, за счет:

- исполнения в неэкранируемом пластиковом корпусе;
- отсутствия встроенного блока питания от 24/48/60В (питание осуществляется только от 12В, через сетевой адаптер ~220В).

Power Net Agent 2.0

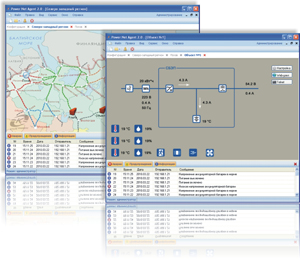

ПО Power Net Agent 2.0 является программной частью системы промышленного мониторинга. Предназначена для централизованного дистанционного контроля и управления промышленными объектами.

Power Net Agent 2.0 позволяет объединить в единую систему оборудование различных производителей, поддерживающее работу по протоколам SNMP версий v1/2c/3 и обеспечивает с ним прямой обмен данными. Оборудование, не поддерживающее протокол SNMP, интегрируется в сеть с помщью SNMP-адаптеров WEBtel.

В основе ПО Power Net Agent 2.0 лежит клиент-серверная архитектура, состоящая из 2-х частей:

• серверная часть – устанавливается на выделенный аппаратный или программный сервер. Серверная часть обеспечивает сбор и хранение информации, получаемой с объектов мониторинга;

•  клиентский терминал – устанавливается на рабочей станции оператора. Взаимодействует с сервером и предоставляет оператору полученные данные в графическом виде.

Преимущества клиент-серверной архитектуры построения Power Net Agent 2.0

Единое хранение информации
Наличие в архитектуре системы мониторинга выделенного сервера баз данных позволяет масштабировать их как по объему (объем исторических данных о состоянии системы определяется только вместимостью накопителей данных СУБД), так и по нагрузке. Для обработки большого количества данных СУБД может быть разделена по нескольким выделенным серверам.

Единый сбор информации
Модульная архитектура сервера Power Net Agent позволяет обеспечить разделение функций опроса контролируемых объектов по нескольким выделенным аппаратным серверам, что позволяет подключать к системе мониторинга в разы большее количество объектов, чем в ПО с не модульным сервером. Опрос происходит непрерывно и не зависит от работы диспетчерских терминалов.

Единая обработка информации
Хранение всех измеряемых данных и информационных сообщений о состоянии оборудования, подключенного к системе промышленного мониторинга,   в единой базе данных позволяет предоставлять пользователю целостную картину о состоянии всей сети объектов в рамках сети предприятия.

Разграничение прав пользователей
Позволяет исключить несанкционированный доступ к управлению объектами мониторинга.
Все действия по изменению уставок подключенного оборудования фиксируются в журнале, что позволяет восстановить полную историю изменения состояния контролируемого объекта, включая действия оператора.

Интеграция оборудования различных производителей
ПО Power Net Agent 2.0 позволяет подключить к системе промышленного мониторинга оборудование различных производителей при наличии адаптера, поддерживающего работу по протоколу SNMP. Подключение оборудования к Power Net Agent выполняется в интерактивном режиме и не требует программирования дополнительных модулей.

Варианты ПО Power Net Agent 2.0:

* - возможно приобретение одной лицензии на доп.рабочее место
