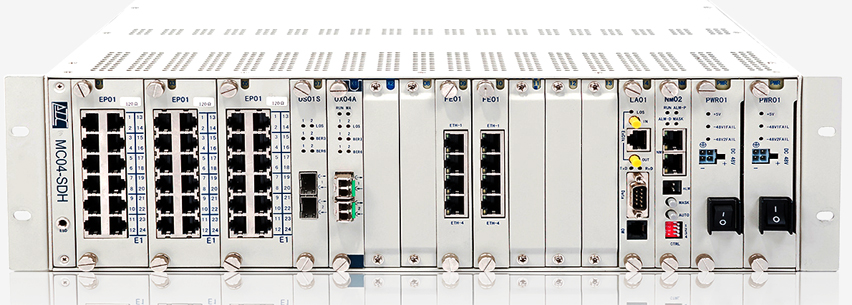

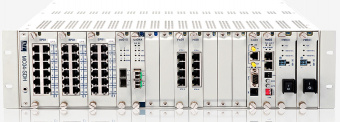

MC04-SDH-3U – это мультиплексор SDH иерархии STM-1, STM-4 и STM-16, предназначенный для передачи смешанного TDM-IP трафика по оптическому кабелю. Мультиплексор – модульного типа, выполнен в корпусе 3U для установки в конструктив 19”.
Мультиплексор MC04-SDH-3U работает по оптическим сетям топологии «кольцо», «звезда», «дерево», а также смешанным топологиям как оконечный мультиплексор, мультиплексор ввода/вывода, регенератор, кроссовый коммутатор.
Поддерживает резервирование 1+1 и «горячую» замену модулей.
Функциональные возможности MC04-SDH-3U
• Работа в сетях STM-1, STM-4, STM-16
• Кросс-коммутация 96*96 VC-4; 2016*2016 VC-12 или 96*96 VC-3
• Поддержка SNCP и 1+1 MCP
• Управление через Ethernet/DCC/E1/VC12 посредством MC04-SDH Monitor
• Синхронизация - внутренняя, внешняя, от линии и удержание тактовой частоты (clock holdover)
• Изменяемая скорость передачи данных Ethernet. GFP инкапсуляция, LCAS, VC12 virtual concatenation (1-63VC12). PVLAN и 802.1Q VLAN
• Поддержка до 110 каналов Ethernet поверх VC12 (EoSDH или EoS)
• MC04-SDH-3U содержит встроенный E1 BER тестер.MC04-SDH-3U поддерживает передачу интерфейсов nхЕ1, nxEthernet 10/100 Base-T, nxEthernet 1000, обеспечивает служебную связь и программное управление сетью.
Электропитание:
- 48В постоянного тока
~ 220В переменного токаКонструкция:
конструктив 440x136x240 мм, высота 3UВес:
до 8 кг

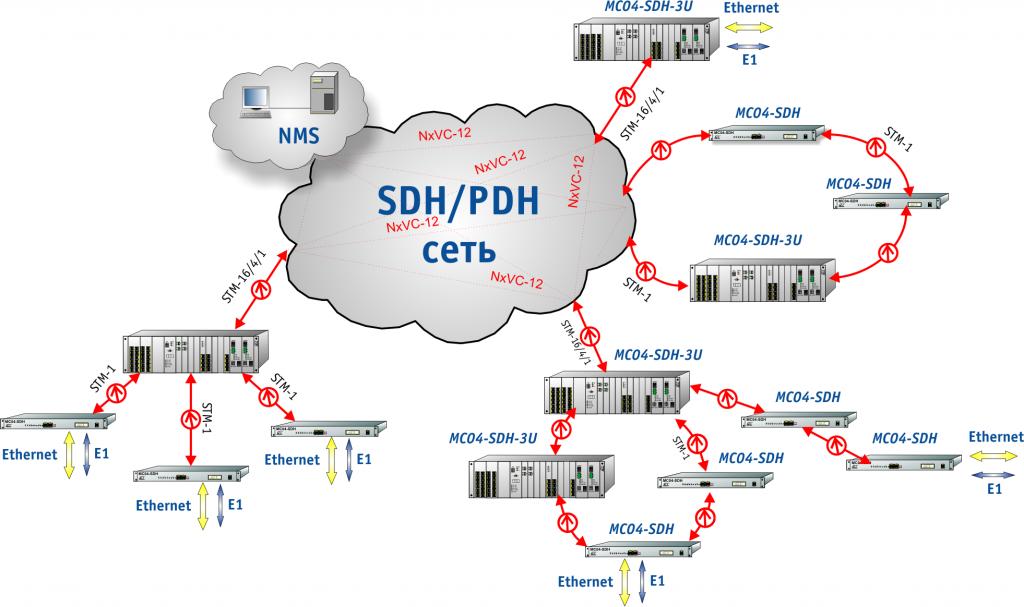

Применение MC04-SDH в сетях со смешанной топологией
-
Технические характеристики MC04-SDH-3U - мультиплексор SDH STM-1, STM-4, STM-16
Основные технические характеристики МС04-SDH-3U
Оптический интерфейс SDH STM-1
- скорость передачи 155520 кБит/с
- стандарт STM-1 G.957, framing G.707, код Scrambled NRZ
- мощность выходного оптического сигнала от минус 8 до минус 15 dBm (S-1.1)
- допустимый диапазон мощности входного оптического сигнала МС04-SDH-3U варьируется от минус 6 до минус 35 dBmОптический интерфейс SDH STM-4
- скорость передачи 622080кБит/с ± 4.6ppm, код Scrambled NRZ
- мощность выходного оптического сигнала от минус 8 до минус 15 dBm (S-1.1)
- допустимый диапазон мощности входного оптического сигнала МС04-SDH-3U варьируется от минус 6 до минус 35 dBmИнтерфейс Е1
- стандарт G.703
- скорость передачи 2048 кбит/с ± 50 ррм, код HDB3
- импеданс 120 Ом (или 75 Ом)
- тип коннектора RJ45Интерфейс Ethernet 10/100Base–T
- стандарт 10/100Base-Tx Ethernet Interface: IEEE 802.3
- режим работы bridge
- скорость передачи от 2 до100 Mbit/s (n*2Mbit/s шаг нарастания скорости)
- допустимая длина кабеля UTP 100 м
- тип коннектора RJ45
- функции поддержки технологий Auto MDI/MDIX, Half/Full Duplex Auto Negotiation, 802.1Q MAC (до 1536 байт)Состав
SDH-мультиплексор MC04-SDH-3U, состав:
MC04-SDH-3U модульное шасси мультиплексора с блоком вентиляторов, предназначено для установки до 19 сменных платы;
PWR01 модуль питания постоянного тока 48В, 100 Вт;
PWR01C модуль питания постоянного тока 48В, 200 Вт;
PWR02 модуль питания переменного тока 220В, 100 Вт;
PWR02С модуль питания переменного тока 220В, 200 Вт;
NM02 центральный модуль управления и вывода внешней сигнализации;
OX01S модуль агрегации с двумя SFP портами STM-1;
OX04 модуль агрегации с двумя SFP потами STM-4;
OS01S сервисный (трибутарный) модуль с двумя оптическими SFP портами STM-1;
OS04 сервисный (трибутарный) модуль с двумя SFP портами STM-4;
EP03 сервисный модуль PDH с 12 портами E1 (6 разъемов RJ45, занимает один слот в шасси мультиплексора);
EP01 сервисный модуль PDH с 24 портами E1 (12 разъемов RJ45, занимает два слота в шасси мультиплексора);
FE01 сервисный модуль Ethernet c 4 портами 10/100 Base-Tx (VCG EoS/VC12, VLAN);
FE02 сервисный модуль Ethernet c 4 оптическими SFP портами 100Base-Fx (VCG, EoS/VC12, VLAN);
FE06 агрегационный модуль Ethernet. Агрегация 8 VCG и 2 портов 10/100 Base-Tx модуля (2 порта 10/100 Base-Tx, GFP, LCAS, VLAN);
GX01 гигабитный агрегационный модуль Ethernet. Агрегация 8 VCG и 1 порта Gigabit Ethernet модуля (1 порт Gigabit Ethernet, GFP, LCAS, VLAN);
GX01A гигабитный агрегационный модуль Ethernet. Агрегация 8 VCG и 1 порта Gigabit Ethernet модуля (1 комбо порт Gigabit Ethernet, GFP, LCAS, VLAN);
DX01 сервисный модуль для кросс-коммутации и конкатенации. Емкость: VC-4 - 20xSTM-1, VC-32 - 32xSTM1. (модуль синхронизации, BER тестер LA01 модуль служебной связи). -
