Предназначен для передачи в волоконно-оптических сетях SDH (STM-1) потоков E1 и/или данных Ethernet 10/100Base–T в качестве оконечного мультиплексора, мультиплексора ввода/вывода, кросс-коммутатора.
- Описание
- Технические характеристики
- Отзывы о товаре
- Задать вопрос
- Цены
-

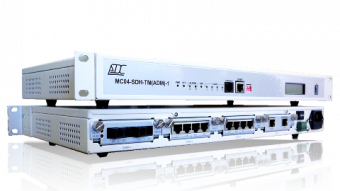

Мультиплексор MC04-SDH-TM(ADM)-1 предназначен для передачи потоков E1 и/или данных Ethernet 10/100Base–T по волоконно-оптическим кабелям с использованием технологии SDH (STM-1).
Применяется в волоконно-оптических сетях связи в качестве оконечного мультиплексора, мультиплексора ввода/вывода, кросс-коммутатора и регенератора. Дальность связи - до 120 км.
Достоинства SDH-мультиплексора MC04-SDH-TM(ADM)-1 :
- компактный дизайн (высота 1U, ширина 19”) с возможностью установки 4-хсубмодулей: SDH, PDH (2048кбит/с), Ethernet;
- изменяемая скорость передачи данных Ethernet от 2 Мбит/с до 100 Мбит/с ; Технология “GFP encapsulation, VC12 virtual concatenation (1~63 Vc12);
- скорость передачи данных в оптическом тракте 155 Мбит/с ;
- поддержка режимов работы: кольцо, "плоское" кольцо , линия , точка-точка, звезда;
- поддержка протоколов защиты передачи данных от обрывов в оптоволкне: SNCP, MSP
- широкая матрица кросс-коммутации 504x504 VC-12s
- организация служебной связи между мультиплексорами;
- мониторинг аварий и конфигурирование мультиплексоров;
- питание от сети -48/60 В или ~220 В.
Служебная связь
Поддерживается функция служебной связи между полукомплектами.
На базе SDH-мультиплексора SDH MC04-SDH-TM(ADM)-1 обеспечивается построение волоконно-оптических сетей STM-1 по топологии "точка-точка", "вставка-выделение", "звезда", "кольцо".
Вариант организации связи по топологии "кольцо" (8 станций 63*E1, резервирование каналов от обрыва в волокне)Конструкция мультиплексора:

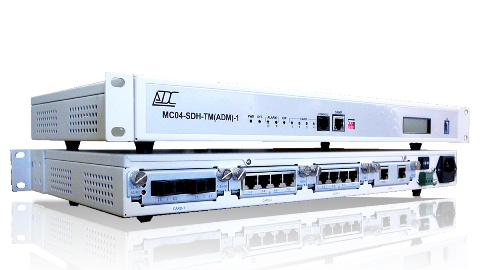

Корпус высотой 1U, шириной 19" с возможностью установки 4-х субмодулей.
LCD дисплей для отображения аварийных состояний, сетевой конфигурации мультиплексора.Гарантия: 12 месяцевПроизводство: РоссияДокументы
-
Технические характеристики Мультиплексор SDH MC04-SDH-TM(ADM)-1
Параметр Значение Интерфейс 2048 кбит/с МСЭ-Т G.703, G.704, 120 Ом Интерфейс Ethernet 10/100 Base-T, 1000 802.Q/P Оптический интерфейс STM-1
S-1.1
L-1.1
L-1.2
WDM 1,3
WDM 1,5G.957, framing G.707, 155520 кБит/с
-8...-15 dBm (1310nm), Lmax 30...40 км, (осн.исп.)
3...+2 dBm (1310nm), Lmax 60...70 км
3...+2 dBm (1550nm DFB), Lmax 100...120 км
0...-5 dBm TX (1310 nm) и RX (1550nm) Lmax 60...70 км
0...-5 dBm TX (1550 nm) и RX (1310nm) Lmax 60...70 кмИнтерфейсы управления
ПротоколыEthernet, RS232
SNMP, MC04-SDH Monitor, TelnetЭлектропитание
Мощн.потребления36/72В, 220 В
до 15ВтТопология

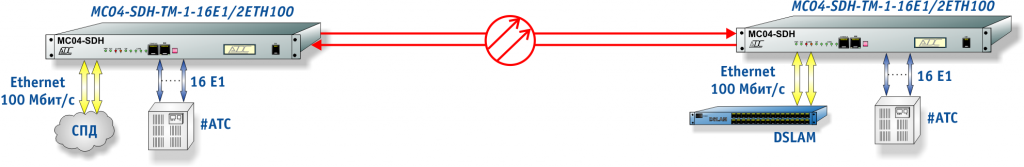

Схема организации связи по топологии "точка-точка" 16*E1 , 100 Мбит/с Ethernet

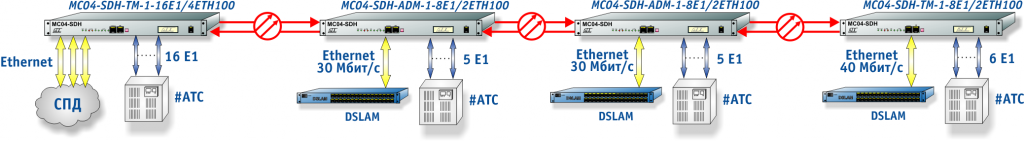

Схема организации связи со вставкой-выделением 16E1, 100 Мбит/с Ethernet

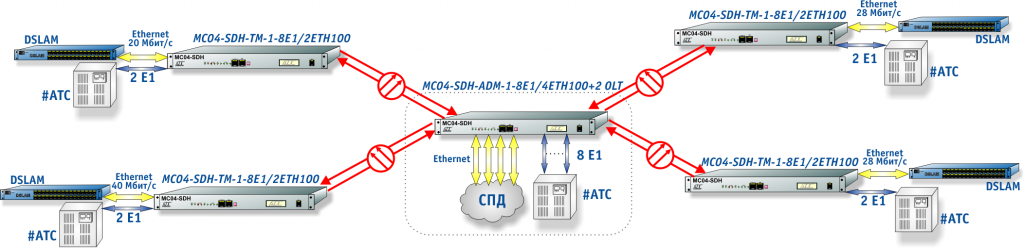

Схема организации связи по топологии «звезда»: 5 станций 8*E1, 4 канала передачи данных Ethernet

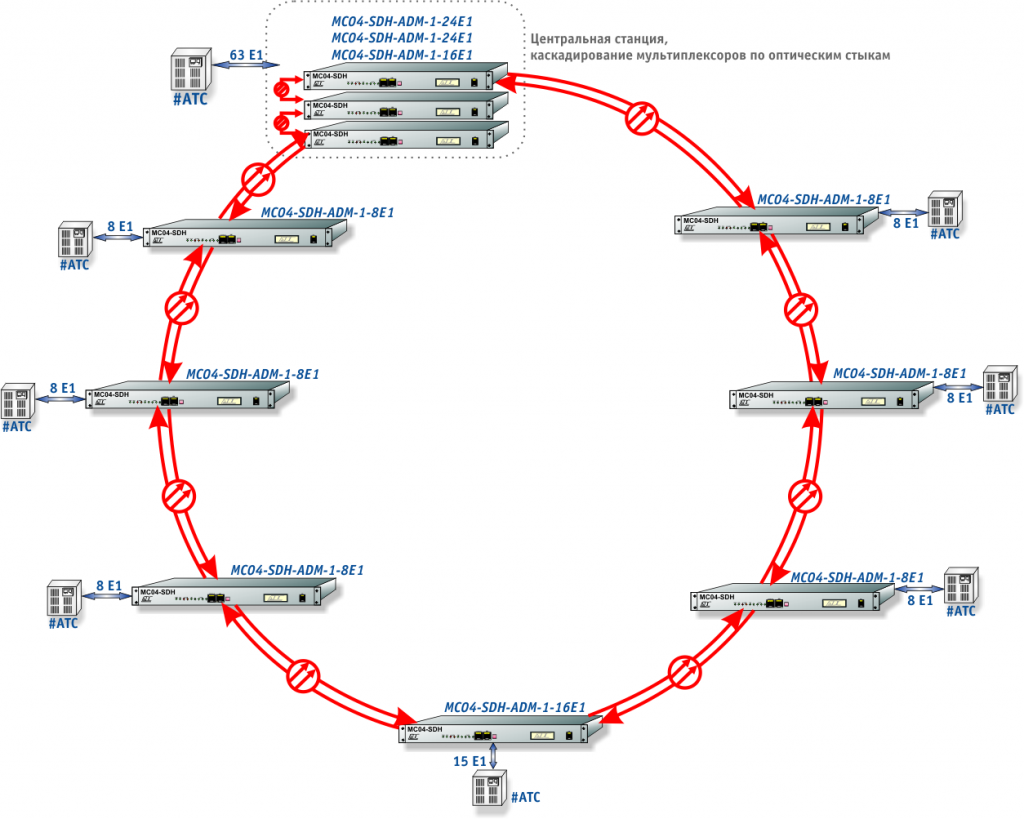

Схема организации связи по топологии "кольцо": 8 станций 63*E1, защита каналов от обрыва в оптоволокне
Состав
Состав мультиплексора MC04-SDH-x-1-xE1/xETH100
В обозначении мультиплексоров символом х указывается число стыков:TM - установлен модуль с одним оптическим интерфейсом SDHADM - установлен модуль с двумя оптическими интерфейсами SDHE1- 0, 8, 16 или 24ETH100 -0, 2, 4, 6, 8 или 12.
В кассету 1U (19") может быть установлено от 1 до 4 интерфейсных модулей:- модуль с одним оптическим интерфейсом SDH;
- модуль с двумя оптическими интерфейсами SDH;
- модуль с восьмью интерфейсами Е1;
- модуль с двумя интерфейсами Ethernet;
- модуль с четырьмя интерфейсами Ethernet.
-
