Мультиплексор SDH уровня STM-1 «Транспорт-S1»

Запросить цену

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

«Транспорт-S1» - полнофункциональный SDH-мультиплексор, предназначенный для построения транспортных сетей SDH уровня STM-1. Мультиплексор может работать по одному или двум одномодовым или многомодовым оптическим волокнам.
Гарантийный срок - 3 года.

Отдел продаж: +7 (495) 645-34-25. Мы всегда готовы проконсультировать Вас по телефону или онлайн и предложить выгодные условия поставки.

Описание
Технические характеристики
Отзывы о товаре
Задать вопрос
Цены

Мультиплексоры SDH уровня STM-1

Мультиплексоры SDH, поставляемые нашей компанией, предназначены для передачи потоков Е1 и Ethernet в оптоволоконных транспортных сетях.

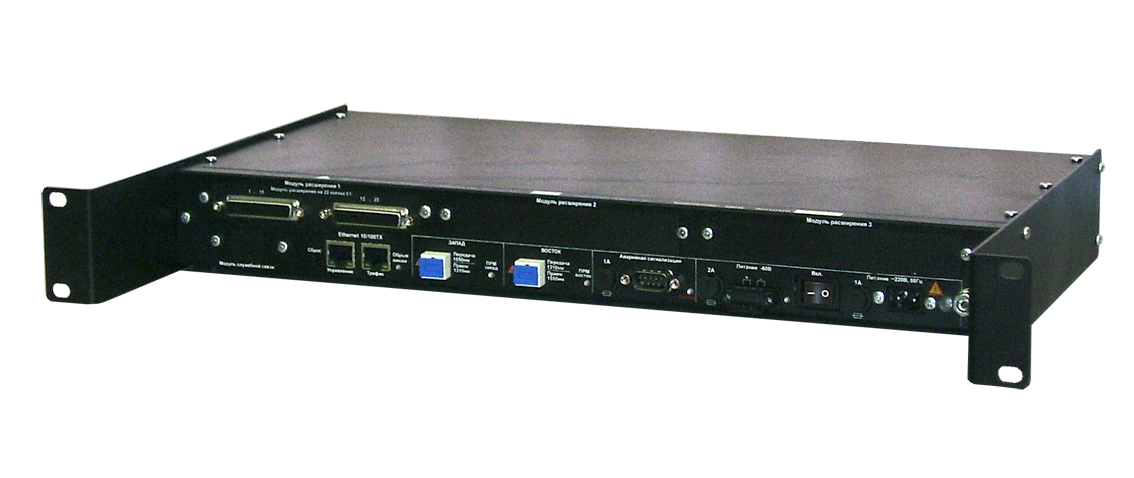

SDH-мультиплексор Транспорт S1 представляет собой современное оборудование с экономичной ценой для построения сетей STM-1. Транспорт-S1 разработан для российского рынка и содержит богатый функционал.

"Русская Телефонная Компания" представила новую версию мультиплексора "Транспорт-S1" на XXVI международной выставке "Связь-Экспокомм".

Мультиплексор работает по одному или двум одномодовым или многомодовым оптическим волокнам со скоростью 155, 520 Мбит/с на длинах волн 1550/1310 нм.

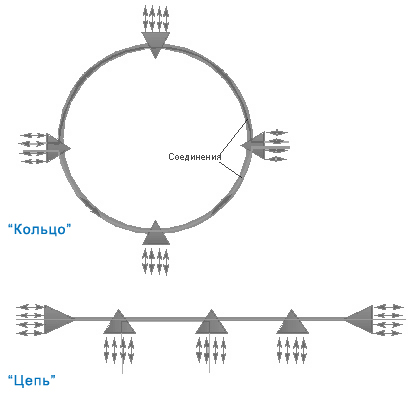

Топология сети: «кольцо», «точка-точка», «цепь». Количество пунктов связи в сети: до 126.

Возможности мультиплексоров SDH:

• количество передаваемых потоков Е1: 21/ 42/ 63
• количество передаваемых интерфейсов Ethernet 10/100BaseT : 1…18
• тип интерфейса: STM-1, скорость 155, 520 Мбит/с
• длина волны оптического интерфейса: 1310 (1550 – опция)
• длина ВОЛС: 0…120 км
• управление: TCP/IP, 10/100BaseT
• интерфейс служебной связи: 64 кбит/с
• электропитание: 36/72В или 220В

Достоинства мультиплексоров SDH:

Высокая «живучесть» сети
Реализация трактов E1 обладает пониженным значением джиттера, что обеспечивает соблюдение норм для E1 при дрейфе синхронизации и даже при нарушении синхронизации системы SТМ-1 . Настройки интерфейса позволяют отслеживать ошибки в канале связи и выполнять переключение на резервный канал.

Электропитание и оптический тракт зарезервированы по типу 1+1. При работе по одному волокну, в случае обрыва кабеля, связь между пунктами (абонентами) сохраняется!

Масштабирование
«Транспорт S1» легко масштабируется путём включения в базовый модуль до трех модулей передачи потоков Е1, каналов Ethernet, служебной связи и канала ТЧ. Подробнее об этом - в разделе Состав

Совместимость с другим SDH-оборудованием
Благодаря стандартному интерфейсу, «Транспорт-S1» легко интегрируется в SDH-сети с использованием оборудования других производителей. В 2012 году партия мультиплексоров «Транспорт-S1» была установлена на оптоволоконной сети связи московской кольцевой автодороги (МКАД), где была интегрирована в магистральную сеть ВОЛС на основе мультиплексоров «ECI».
Читать отзыв

Оборудование может работать в синхронном и асинхронном режимах и допускает использование однодмодового или многомодового оптоволокна.

Оптический тракт на основе SFP-модулей
Применение в конструкции мультиплексора сменных оптических трансиверов предоставляет пользователям удобство его использования на сетях связи.

Удалённое конфигурирование и управление
Как и другие современные мультиплексоры SDH, «Транспорт-S1» поддерживаёт удалённое конфигурирование и управление по протоколу TCP/IP, 10/100BaseT.

Экономичная цена, не имеющая аналогов на российском рынке.

Гарантия: 3 года

Техническое описание, инструкцию по эксплуатации и монтажу sdh-мультиплексора мы готовы предоставить Вам на электронную почту.

Сертификат: №ОС-1-СП-0879

«Русская Телефонная Компания» - поставщик оборудования связи российского производства.

Функциональные модули
- РТК.36.1 Базовый модуль №1 для “Транспорт S1”
- РТК.36.2 Базовый модуль №2 для “Транспорт S1”
- РТК.36.8 Базовый модуль №3 для "транспорт-S1"
- РТК.36.3 Модуль расширения на 21 поток Е1 для “Транспорт S1”
- РТК.35.36 Модуль расширения на 6 портов Ethernet 10/100 Base-T для “Транспорт S1”
- РТК.35.37 Модуль расширения на 1 порт Ethernet 10/100 Base-T для “Транспорт S1”
- РТК.35.43 Модуль служебной связи и канала ТЧ для “Транспорт S1”
- РТК.35.41 Модуль передачи данных для “Транспорт S1”
- РТК.35.45 Заглушка модуля служебной связи для “Транспорт S1”
- РТК.35.46 Заглушка модуля расширения для “Транспорт S1”

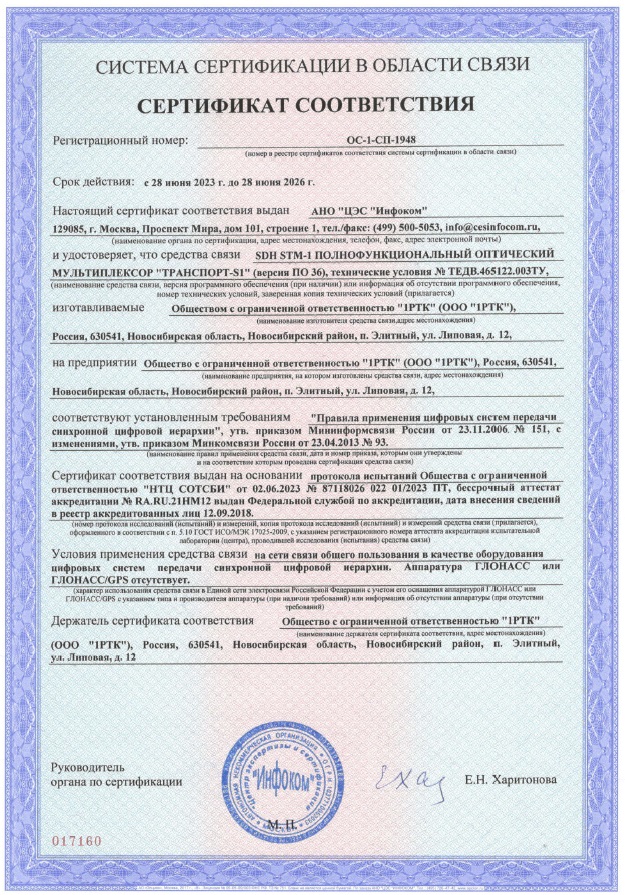

Сертификат соответствия: №ОС-1-СП-1948 до 28.06.2026 г

Производство: Россия

Наша компания готова предложить Вам мультиплексоры SDH на максимально выгодных условиях и в короткие сроки. Все поставляемое нами оборудование соответствует мировым стандартам качества. Российское производство предоставляет такие преимущества, как русскоязычный интерфейс управления, техническое описание и инструкцию по эксплуатации на русском языке, оперативная сервисная поддержка и изготовление партий оборудования со специальными требованиями.

Операторы связи, от компаний федерального уровня до альтернативных операторов, доверяют качеству нашего оборудования и применяют его в своих проектах.

Приглашаем Вас к сотрудничеству!

Технические характеристики Мультиплексор SDH уровня STM-1 «Транспорт-S1»

Транспорт-S1 обеспечивает следующие технические характеристики:

Топология: Точка-точка, кольцо, цепь
Линейные интерфейсы:
Тип интерфейса	E1	Ethernet 10/100BaseT	STM-1	Дополнительный Ethernet 10/100BaseT
	рек. ITU-T G.703	протокол GFP, поддержка VCAT, LCAS	рек. ITU-T G.957/G.958	Поддерживает передачу любых пакетов, в т.ч. и VLAN. Можно использовать для управления внешним оборудованием.
Количество интерфейсов	21 ... 63	1 ... 18	2	1
Скорость передачи, Мбит/с	2,048	n*VC12, где n=1..21	155, 520	0,192 (DCCR) 2,048 (VC-12,Е1) 48, 384 (VC-3)
Линейный код	HDB3	-	NRZ	-
Импеданс, Ом	120	-	-	-
Кол-во мест под платы расширения		3
Управление:
Порт управления		TCP/IP, 10/100BaseT
Интерфейс нижнего уровня		Vt100, X-modem, TelNet. Используя интерфейс нижнего уровня пользователь может адаптировать «Транспорт-S1» к своей системе управления или написать собственное программное обеспечение
Интерфейс верхнего уровня		Программное обеспечение «Центр управления ЦВОЛТ» разработки «Русской телефонной компании»
Каналы удаленного доступа		VC-12 или DCCM, прозрачность неиспользуемого канала
Синхронизация:
Источники синхронизации		L1.1, L1.2, любой из потоков Е1, от входа внешней синхронизации 2048 кГц
Вход внешней синхронизации		2048 кГц, рек. ITU-T G.703.10 (120 Ом сбалансированный)
Выход внешней синхронизации		2048 кГц, рек. ITU-T G.703.10 (120 Ом сбалансированный)
Управление синхронизацией		Поддержка SSM
Матрица коммутации:
Емкость		252х252 VC-12, 12х12 VC-3
Вид защиты		SNCP 1+1 на уровне VC-12
Обслуживание станционной сигнализации:
1 вход для внешних аварийных сигналов		Гальванически развязанный датчик напряжения
1 выход к станционной сигнализации		Релейный контакт
Интерфейс служебной связи:
Тип интерфейса		FxS, FxO, канал ТЧ (RJ-11)
Скорость передачи		64 кбит/с
Требования к электропитанию:
Напряжение электропитания		-60 В (диапазон -36 ... 72 В) постоянного тока и 220 В переменного тока 50 Гц. Возможность включения от двух источников одновременно.
Потребляемая мощность		до 45 Вт
Габариты:
Корпус для 19" стойки (ВхШхГ), мм		56х482х282
Условия эксплуатации:
Температурный диапазон работы		+5 ... +40°С
Относительная влажность		< 85% при t = +25°С

Характеристика оптического интерфейса STM-1 в соответствии с рек. ITU-T G.957 и G.958

Тип оптического интерфейса	L1.1
Оптический разъем	FC
Оптический передатчик
Диапазон рабочих длин волн, нм	1310 (1550 – опция)
Средняя мощность передачи, дБм	0
Оптический приемник
Чувствительность приемника при коэффициенте ошибок 10^-10, дБм	-34
Максимальный уровень, допустимый на входе, дБм	0
	0 ... 80

Характеристика оптического интерфейса STM-1 с модулем WDM (работа по одному волокну)

Тип оптического интерфейса	нет
Оптический разъем	SС
Оптический передатчик
Направление передачи	Запад	Восток
Диапазон рабочих длин волн, нм	1550	1310
Средняя мощность передачи, включая запас на старение: максимум, дБм минимум, дБм	-3	0
Оптический приемник
Чувствительность приемника при коэффициентe ошибок 10^-10, дБм	-34
Максимальный уровень, допустимый на входе, дБм	0
Длина волоконно-оптической линии связи (ВОЛС), включая 2 дБ на соединения и запас на восстановление волоконно- оптического кабеля (ВОК), км	0 ... 80

Схема

схема сети Транспорт-S1

Состав

Транспорт S1 состав

SDH мультиплексор Транспорт-S1 включает в себя базовый модуль №1, №2 или №3, в который устанавливается от 1 до 3-х модулей расширения:

- модуль расширения на 21 поток Е1;
- модуль расширения на 6 портов Ethernet 10/100Base-T со скоростью n*2048кбит/с (n=1…22);
- модуль расширения на 1 порт Ethernet 10/100Base-T, со скоростью n*2048кбит/с (n=1…22).

Также в мультиплексор Транспорт S1 устанавливаются модуль управления и модуль служебной связи с каналом ТЧ.

Подробнее:

Код заказа	Название продукции	Назначение	Фотография
РТК.36.1	Базовый модуль №1 с двумя оптическими приемопередатчиками, каждый работает по двум волокнам	Базовый модуль №1 Транспорт S1 содержит: - источник питания от постоянного напряжения от -36 В до -72 В и от переменного напряжения 220 В 50 Гц; - два оптических приемопередатчика, работающих по двум одномодовым или многомодовым волокнам с лазерами на 1310 нм или на 1550 нм; - центральный процессор и полнодоступный кросс-коммутатор потоков Е1; - интерфейс дополнительного потока Ethernet; - интерфейс Ethernet для контроля и управления аппаратурой; - систему индикации; - 3 слота для подключения плат модулей расширений; - 1 слот для подключения платы служебной связи.
РТК.36.2	Базовый модуль №2 с двумя оптическими приемопередатчиками, каждый работает по одному волокну, с лазерами на 1550 нм и на 1310 нм	Базовый модуль №2 Транспорт S1 содержит: - источник питания от постоянного напряжения от -36 В до -72 В и от переменного напряжения 220 В 50Гц; - два оптических приемопередатчика, работающих по одному одномодовому или многомодовому волокну с лазерами на 1310 нм и на 1550 нм; - центральный процессор и полнодоступный кросс-коммутатор потоков Е1; - интерфейс дополнительного потока Ethernet; - интерфейс Ethernet для контроля и управления аппаратурой; - систему индикации; - 3 слота для подключения плат модулей расширений; - 1 слот для подключения платы служебной связи.
РТК.36.8	Базовый модуль №3 с двумя оптическими SFP-модулями на 1550 и 1310 нм	Состав и функциональные характеристики идентичны базовым модулям №1 и №2
РТК.36.3	Модуль расширения на 21 поток Е1	Выделение 21 потока Е1 из группового потока
РТК.35.36	Модуль расширения на 6 портов Ethernet 10/100 Base-T	Выделение 6 портов Ethernet из группового потока Транспорт S1. Пропускная способность каждого порта задается индивидуально в пределах N2,048 Мбит/с, N=1..21 с учетом условия, что пропускная способность всех 6 портов не должна превышать 212,048 Мбит/с
РТК.35.37	Модуль расширения на 1 порт Ethernet 10/100 Base-T	Выделение 1 порта Ethernet из группового потока Транспорт S1. Пропускная способность порта задается в пределах N*2,048 Мбит/с, N=1..21
РТК.35.43	Модуль служебной связи и канала ТЧ	1 канал с интерфейсом задаваемым пользователем: - FxS (абонентский комплект); - FxO (станционный комплект); - Канал ТЧ 2-х проводный. Канал используется для организации внутренней связи между полукомплектами аппаратуры с использованием обычного телефонного аппарата, или для связи любого полукомплекта с офисной АТС и ТФОП, или специальным каналом связи.
РТК.35.41	Модуль передачи данных, содержащий 2 канальных окончания каждое из которых поддерживает работу следующих интерфейсов: V.35; V.36; X.21; RS-530A; RS-530; RS-232С/V.24/V.28	Модуль передачи данных поддерживает следующие последовательные интерфейсы: V.35; V.36; X.21; RS-530A; RS-530; RS-232С/V.24/V.28. Тип интерфейса каждого канала устанавливается пользователем программно.
РТК.35.45	Заглушка модуля служебной связи	Предназначена для закрытия модуля служебной связи в Транспорт S1, если он не используется
РТК.35.46	Заглушка модуля расширения Транспорт S1

Управление

Мультиплексор управляется с помощью ПО "Центр управления "Транспорт-S1". Программа интерфейса пользователя интуитивно понятная и имеет мощные средства мониторинга для успешной эксплуатации волоконно-оптических колец SDH STM-1.

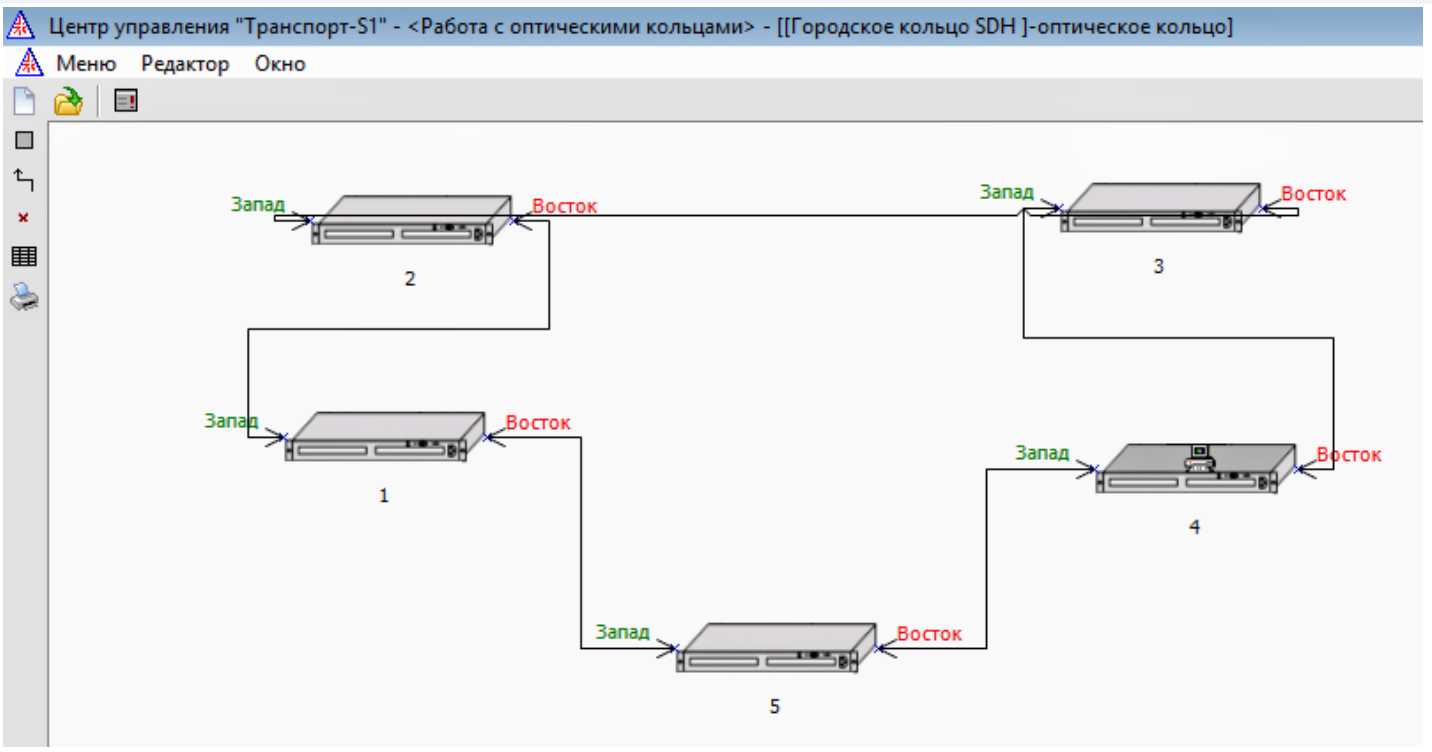

Схема организации связи, созданная в программе интерфейса пользователя «Транспорт-S1»

Достоинства системы управления мультиплексором «Транспорт-S1»

SDH-мультиплексор "Транспорт-S1" имеет все настройки сценариев синхронизации, он отлично работает в асинхронном режиме. Вы не настраиваете синхронизацию в кольце, а коэффициент ошибок сколь угодно долго равен 0;
программа интерфейса пользователя мультиплексора позволяет настроить и запустить в эксплуатацию кольцо SDH STM-1 за считанные минуты;
на борту имеются мощные средства мониторинга и локализации источника неисправностей в системе связи SDH STM-1 и в ее окружении.

Программное обеспечение «Центр управления «Транспорт-S1» регулярно обновляется.

ПО протестировано в условиях удаленного контроля системы связи, построенной на оптических мультиплексорах «Транспорт-S1», находящейся в офисе компании-разработчика в г. Новосибирске, через публичную сеть Интернет, с компьютеров пользователей, находящихся в разных городах и странах, в том числе:

- в Новосибирске;

- в Майами, США (через VPN шлюз);

- в Нижнем Новгороде;

- в Бишкеке, Кыргызстан.

Во всех случаях программа работала устойчиво.

Если у Вас возникнут вопросы по установке обновленного ПО "Центр управления "Транспорт-S1" , обратитесь в "Русскую Телефонную Компанию": +7 (495) 645-34-25 или задайте онлайн-вопрос.

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.

Цены на Мультиплексор SDH уровня STM-1 «Транспорт-S1»

Артикул	Описание	Цена, руб
РТК.36.1	Базовый модуль №1 с двумя оптическими приемопередатчиками, каждый работает по двум волокнам	По запросу
РТК.36.2	Базовый модуль №2 с двумя оптическими приемопередатчиками, каждый работает по одному волокну, с лазерами на 1550нм и на 1310нм	По запросу
РТК.36.8	Базовый модуль №3 с двумя оптическими SFP-модулями, каждый работает по одному волокну, с лазерами на 1550нм и на 1310нм	По запросу
РТК.36.3	Модуль расширения на 21 поток Е1	По запросу
РТК.35.36	Модуль расширения на 6 портов Ethernet 10/100Base-T	По запросу
РТК.35.37	Модуль расширения на 1 порт Ethernet 10/100Base-T	По запросу
РТК.35.43	Модуль служебной связи и канала ТЧ	По запросу
РТК.35.41	Модуль передачи данных, содержащий 2 канальных окончания каждое из которых поддерживает работу следующих интерфейсов: V.35; V.36; X.21; RS-530A; RS-530; RS-232С/V.24/V.28	По запросу
РТК.35.45	Заглушка модуля служебной связи	По запросу
РТК.35.46	Заглушка модуля расширения	По запросу
