Оптический модем «Гвоздь» предназначен для передачи 4 первичных цифровых потоков Е1 (2,048 Мбит/с) между двумя или несколькими (до 8-ми) пунктами связи по одному или двум одномодовым или многомодовым оптическим волокнам.
- Описание
- Технические характеристики
- Отзывы о товаре
- Задать вопрос
- Цены
-

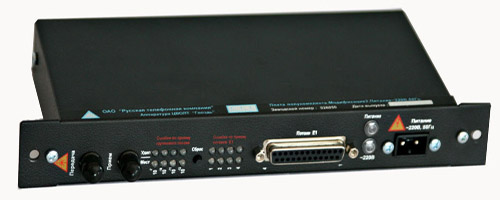

Оптический модем «Гвоздь» предназначен для передачи 4 первичных цифровых потоков Е1 (2,048 Мбит/с) и 2-х каналов RS-232 (64 кбит/с) между двумя или несколькими (до 8-ми) пунктами связи по одному или двум одномодовым или многомодовым оптическим волокнам.
Аппаратура «Гвоздь» - асинхронная. От синхронной аппаратуры отличается тем, что не нужно задавать источник синхронизации и зависеть от него. Максимальная длина участка регенерации зависит от типа оптического волокна и длины волны излучения используемого лазера и может достигать 200 км. Минимальная длина участка регенерации равна нулю.
Топология сети

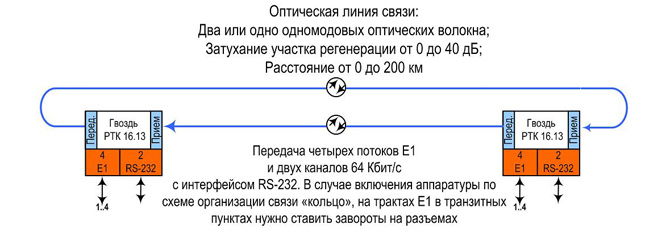

Аппаратура может включаться по схеме организации связи «точка-точка» или «кольцо». Для организации связи можно использовать одно или два одномодовых или многомодовых оптических волокна. Для организации связи по одному оптическому волокну используются пассивные оптические Y- ответвители.
Установка в конструктив 19"
Для установки оборудования в конструктив 19" в состав аппаратуры дополнительно входит:

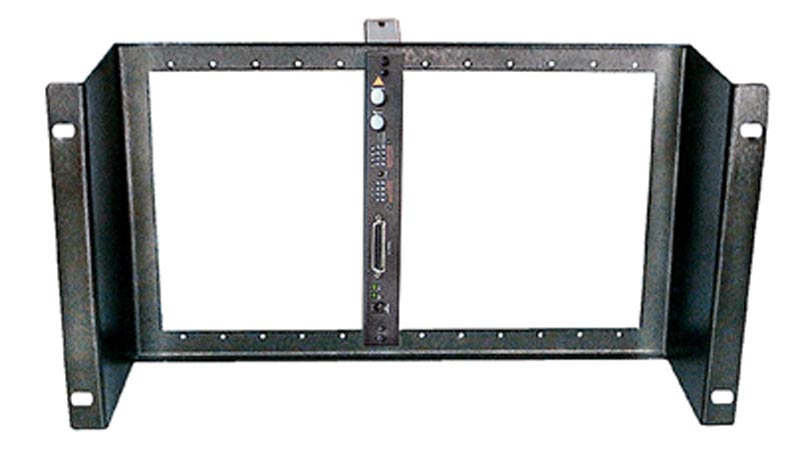

1. Универсальная крепежная пластина, 19", 6U - РТК.16.2, которая позволяет устанавливать от 1 до 12 полукомплектов:
- в открытую стойку 19-ти дюймового конструктива;
- в шкаф 19-ти дюймового конструктива;
- на стену здания.

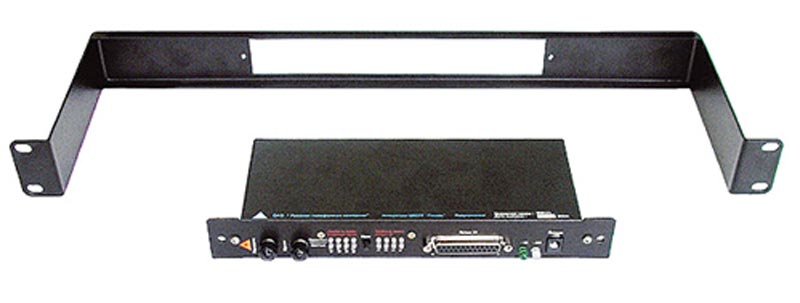

2. Одноместная универсальная крепежная пластина, 19", 1U. Модификация 1 -РТК.16.12, которая позволяет устанавливать 1 полукомплект:
- в открытую стойку 19-ти дюймового конструктива;
- в шкаф 19-ти дюймового конструктива;
- на стенах здания.
Условия эксплуатации
Аппаратура должна устанавливаться в отапливаемом помещении. Допустимый перепад температуры окружающего воздуха, от 5 град. С до 40 град. С. Допустимая влажность окружающего воздуха до 80%. Допустимое понижение атмосферного давления до 60 кПа (456 мм рт.ст.).Гарантийный срок: 3 года
Сертификат соответствия: ЕАЭС
-

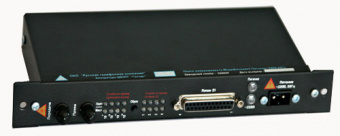

Технические характеристики ЦВОЛТ Гвоздь 4Е1
Параметры
Значения
Возможные схемы организации связи
1. «точка-точка». Пунктов связи - 2
2. «кольцо». Пунктов связи от 2 до 8
Число передаваемых первичных потоков Е1
4
Число передаваемых каналов 64Кбит/с с интерфейсом RS-232
2
Тип синхронизации аппаратуры
100% асинхронная
Среда передачи
Оптическое одномодовое или многомодовое волокно
Скорость передачи группового потока, Мбит/с
8,704
Минимально допустимое затухание участка регенерации, дБм
0
Максимально допустимое затухание участка регенерации, дБм
40
Минимально допустимая длина участка регенерации, км
0
Максимальная длина участка регенерации, км
200
Тип источника излучения
Лазерный диод
Длина волны излучения, нм
1310, 1550 выбирается при заказе. Стандартно 1310 нм
Номинальная мощность излучения на оптическом стыке по передаче, дБм
-3
Максимальная мощность излучения на оптическом стыке по передаче, дБм
1,7
Чувствительность оптического приемника, дБм
от 0 до -40
Требования к оптическому кабелю
Любой многомодовый или одномодовый
Требования к Y - ответвителям
Многомодовые или одномодовые, в зависимости от типа применяемого кабеля. Широкополосные 1310 +/- 40 нм, 50/50, с переходным затуханием не менее 25 дБ
Тип разъёмов для подключения оптоволокна
FC
Параметры тракта Е1
Полностью соответствуют рекомендации G.703
Напряжение питания
От - 36В до - 72В (постоянное) или 220 В, 50 Гц (переменное), в зависимости от модификации полукомплекта
Потребляемая мощность полукомплекта, не более Вт
5
Габаритные размеры полукомплекта, мм
234х90х30
Вес полукомплекта, не более кт
0,8
Возможность монтажа
1. В состав аппаратуры входит универсальная крепежная пластина, 19", 6U - РТК.16.2, которая позволяет устанавливать от 1 до 12 полукомплектов:
- в открытую стойку 19-ти дюймового конструктива;
- в шкаф 19-ти дюймового конструктива;
- на стенах здания
2. Одноместная универсальная крепежная пластина, 19", 1U. Модификация 1 -РТК.16.12, которая позволяет устанавливать 1 полукомплект:
- в открытую стойку 19-ти дюймового конструктива;
- в шкаф 19-ти дюймового конструктива;
- на стенах здания
Условия эксплуатации
Аппаратура должна устанавливаться в отапливаемом помещении. Допустимый перепад температуры окружающего воздуха, от 50С до 400С. Допустимая влажность окружающего воздуха до 80% при температуре 250С. Допустимое понижение атмосферного давления до 60 кПа (456 мм рт.ст.)
Состав
Код заказа
Наименование
Назначение и конструктивное исполнение
РТК.16.13

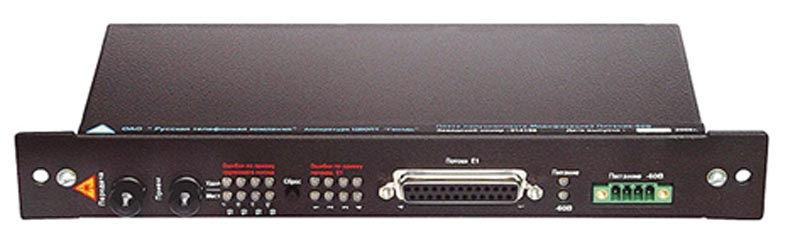

Полукомплект аппаратуры ЦВОЛТ «Гвоздь». Модификация 2. Питание -60 В
Передача 4-х потоков Е1 и 2-х каналов RS-232 по оптическому волокну
РТК.16.14
Полукомплект аппаратуры ЦВОЛТ «Гвоздь». Модификация 2. Питание -220 В, 50 Гц
РТК.16.2
Универсальная крепёжная пластина, 19", 6U
Универсальная пластина для крепления от 1 до 12 полукомплектов:
-
в открытую стойку 19" конструктива;
-
в шкаф 19" конструктива;
-
на стенах здания
РТК.16.12
Одноместная универсальная крепежная пластина , 19", 1U. Модификация
Для крепления одного полукомплекта:
-
в открытую стойку 19" конструктива;
-
в шкаф 19" конструктива;
-
<на стенах здания
Цена
Код заказа Название продукции Цена без НДС, рублей РТК.16.12 Одноместная универсальная крепежная пластина, 19", 1U. Модификация 1 по запросу РТК.16.13 Полукомплект аппаратуры ЦВОЛТ «Гвоздь». Модификация 2. Питание -60В по запросу РТК.16.14 Полукомплект аппаратуры ЦВОЛТ «Гвоздь». Модификация 2. Питание -220В, 50Гц по запросу РТК.16.2 Универсальная крепёжная пластина, 19", 6U по запросу -
-
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут. -

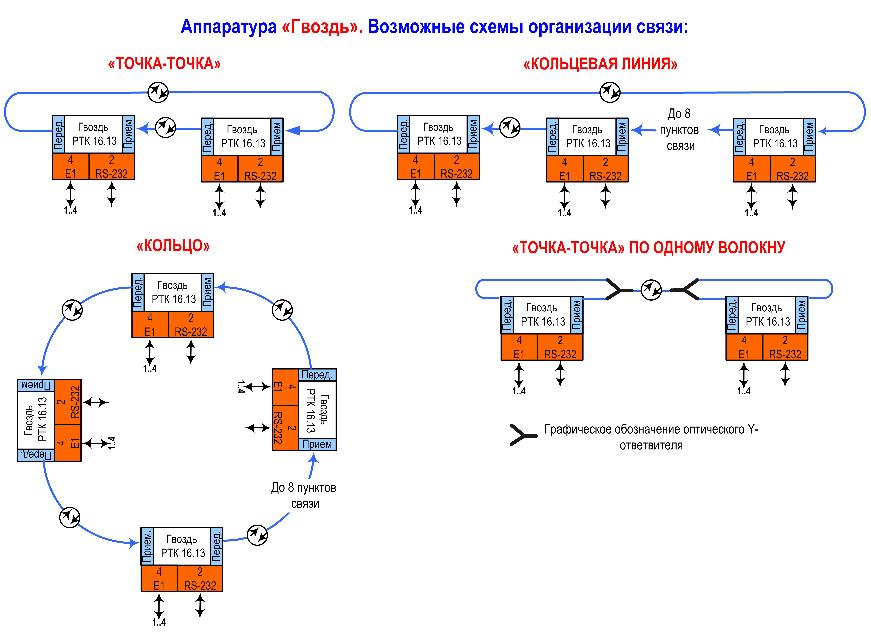

Топология сети ЦВОЛТ Гвоздь 4Е1
Аппаратура «Гвоздь» предназначена для передачи четырёх первичных цифровых потоков Е1 (2,048 Мбит/с) между двумя или несколькими(до 8-ми) пунктами связи по одному или двум одномодовым или многомодовым оптическим волокнам.Аппаратура - асинхронная. От синхронной аппаратуры отличается тем, что не нужно задавать источник синхронизации и зависеть от него. Вследствие этого, аппаратура для передаваемых потоков Е1 абсолютно прозрачна. Максимальная длина участка регенерации зависит от типа оптического волокна и длины волны излучения используемого лазера и может достигать 200 км. Минимальная длина участка регенерации равна нулю. Аппаратура может включаться по схеме организации связи «точка-точка» или «кольцо». Для организации связи можно использовать одно или два одномодовых или многомодовых оптических волокна. Для организации связи по одному оптическому волокну используются пассивные оптические Y- ответвители.
