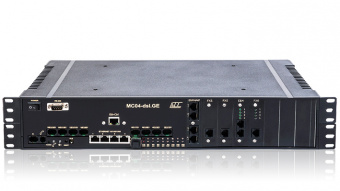

Оптические мультиплексоры МС04-DSL.GE - надёжные и многофункциональные устройства модульного типа для передачи смешанного трафика 1...16Е1 + Ethernet 1000 Base-T + FXO/FXS/RS-232 по оптоволоконной сети с поддержкой топологии "точка-точка", "линия", "кольцо с резервированием".
- Описание
- Технические характеристики
- Отзывы о товаре
- Задать вопрос
- Цены
-
МС04-DSL.GE – оптический мультиплексор для передачи 1-16 потоков Е1, аналоговых телефонных интерфейсов E&M,FXS/FXO, каналов телеметрии и потоков данных Ethernet 10/100/1000Base-T по оптоволоконным линиям со скоростью передачи группового сигнала 1,25 Гбит/с. Его использование предоставляет большие возможности при организации оптоволоконных сетей со смешанным трафиком, где требуется высокая надёжность сети и конфигурирование состава мультиплексора взависимости от задач, которые необходимо решить.
Область применения МС04-DSL.GE
МС04-DSL.GE находит широкое применение на сетях связи ресурсодобывающих и энергетических предприятий, а также на сетях телекоммуникационных операторов для задач:
• передачи смешанного потока телеметрии, голоса (в том числе конференцсвязи) и данных по ВОЛС;
• организации оптоволоконных линий «точка-точка», «линия», «кольцо с резервированием»;
• ввода-вывода голосовых и цифровых каналов на всём протяжении оптической линии.Функциональные возможности оптического мультиплексора МС04-DSL.GE
• передача 1...16 потоков Е1;
• передача 1...4 каналов Gigabit Ethernet;
• передача аналоговых интерфейсов FXO, FXS, E&M (4/6 проводные с программными уровнями), общим количеством до 30;
• прозрачная передача каналов низкоскоростных каналов данных через интерфейсы RS-232, общим количеством до 16;
• оптический выходной SFP-интерфейс;
• возможность организации топологии сети «точка-точка», «линия» (с выделением каналов на промежуточных точках, «кольцо с резервированием»;
• возможность инкапсуляции и выделения, а также транзита на промежуточных оптических мультиплексорах линии от 1 до 16 каналов Е1 и потока Gigabit Ethernet;
• организация диспетчерской конференц-связи;
• служебная связь между полукомплектами;
• программное управление и мониторинг.
Электропитание
- 48В постоянного тока;
~220В переменного тока.
Конструкция
Оптический мультиплексор МС04-DSL.GE выпускается в 2-х вариантах конструктивов:
- в конструктиве шириной 19” и высотой 2U при наличии модулей голосовых интерфейсов;
- в конструктиве шириной 19” и высотой 1U при передаче только Е1 и Ethernet.Документы
Скачать описание Размер: 1,6 мб -
Технические характеристики Оптические мультиплексоры МС04-DSL.GE
MC04-DSL-GE обеспечивает следующие технические характеристики:
Оптический интерфейс 1, 25 Гбит/с
тип разъёма - LCРасстояние передачи оптического интерфейса 10,20,30,40,50,60,80,100,120 км Потоки Е1 до 16; G.703 Ethernet 10/100/1000 Base-X до 4-х; скорость 1000 Мбит/с; IEEE Std 802.3ab; Auto MDI/MDIX FXO/FXS (прямые абоненты) до 30;
Напряжение вызывного сигнала:
50В, 25 Гц для FXS
35...110В, 20-50 Гц для FXO
Импеданс: 600 Ом
Сопротивление абонентского флейфа: 1100 Ом
Входной уровень: 0 дБ;
Выходной уровень: минус 3,5 дБ.Тип разъёма - RJ-45
E&M до 30;
4/6-проводные, сигнализация 1ВСК
Импеданс: 600 ОмRS-232 до 16;
скорость в канале 57,6 Кбит/с; по 2 канала на плате.
тип разъёма: DB-9Электропитание
Оптический мультиплексор MC04-DSL-GE обеспечивает подключение к источникам электропитания постоянного тока 48/60 В или переменного тока 220 В.Размеры корпуса
Исполнение "модем": 432х203х43 мм
Исполнение "модем–мультиплексор": 432х203х86 мм.MC04-DSL-GE позволяет обеспечивать следующие основные схемы включения:
Схема включения МС04-DSL.GE в режиме "точка-точка" для предоставления услуг телефонии и доступа в Интернет
Схема включения МС04-DSL.GE в режиме "кольцо с резервированием" для передачи 16 потоков E1 и потоков данных Ethernet

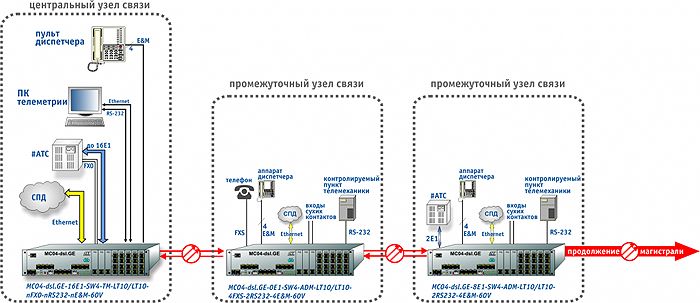

Схема включения МС04-DSL.GE для организации каналов диспетчерской связи и групповых каналов телеметрии для технологических сетей связи
-
