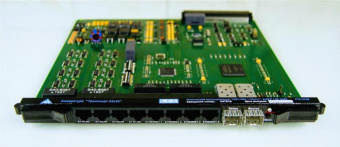

Оптический мультиплексор РТК.14.55 серии "Транспорт-32х30"

Оптический мультиплексор РТК.14.55 серии "Транспорт-32х30" предназначен для передачи до 24 потоков Е1 и потока Gigabit Ethernet  по топологии «кольцо»  или «линия» со скоростью группового потока 1,25 Гбит/с.

В качестве оптических интерфейсов используются 2 отдельных оптических приемопередатчика с SFP-разъёмами, предназначенные для установки любых одноволоконных или двухволоконных SFP модулей.

Расстояния передачи выходного сигнала по ВОЛС определяются типом SFP модуля и составляют от 0 км до 200 км.

Возможна схема реализации связи «точка-точка», с использованием только одного оптического приёмопередатчика.

В случае обрыва оптического волокна или выключения электропитания в одном пункте связи оптический мультиплексор РТК.14.55 может работать в схеме связи «кольцо с автоматическим резервированием передаваемого трафика».

Обеспечивается автоматическое резервирование передачи группового потока через оптическое волокно в 2-х независимых направлениях.

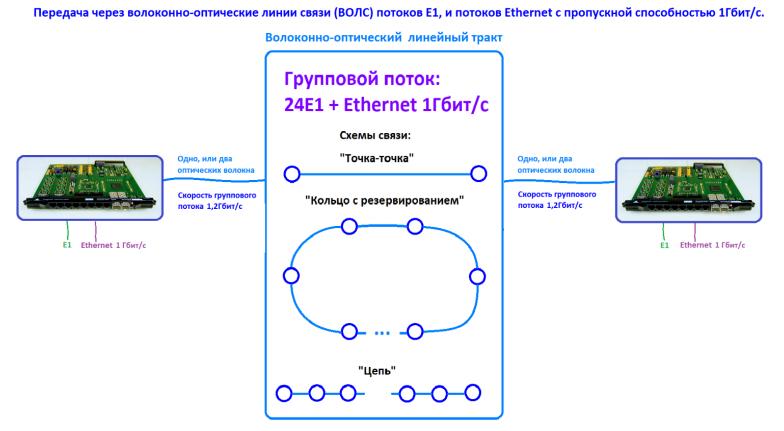

         Схема вариантов включения оптического мультиплексора РТК.14.55 по ВОЛС

Варианты установки

Платы оптического мультиплексора РТК.14.55 устанавливаются в любой из корпусов телекоммуникационной платформы «Транспорт-30х4» :

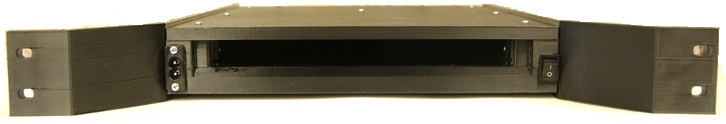

Одноместный корпус РТК.21.74 или РТК.75;

Малоканальный крейт  1,5U, 19” (ёмкость 3 платы);

Мини-крейт 3U, 19” (ёмкость 6 плат);

Крейт (ёмкость 21 плата).

Возможно размещение в одном корпусе оптических мультиплексоров  РТК.14.55 и РТК 14.54.

Электропитание

Для организации электропитания в корпус необходимо установить (на выбор):

- плату ввода питания РТК.14.53;

- или плату источника бесперебойного электропитания РТК.23.10;

- или плату многофункционального блока питания РТК.21.71.

Потребляемая мощность одного оптического мультиплексора составляет 7 Вт.

Управление

Управление оптическим мультиплексором и всеми удаленными оптическими мультиплексорами РТК.14.55, с  которыми он работает в одном «оптическом кольце», или «оптической линии» осуществляется через любой  порт Ethernet, с помощью программы интерфейса пользователя «Центр управления ЦВОЛТ (цифровых волоконно-оптических линейных трактов) для РТК.14.55».

Программа позволяет:

• быстро и просто настроить оптические мультиплексоры РТК.14.55 для работы в нужной пользователю схеме организации связи;

• в реальном времени видеть качество работы оптических линейных трактов, наличие и ошибки работы потоков Е1, наличие потоков Ethernet, что позволяет быстро подручными средствами проверить работу системы связи, и находить источники аварий системы связи;

• без участия персонала осуществлять мониторинг работы систем связи построенных на оптических мультиплексорах РТК.14.54, сообщать о наличии ошибок, просматривать журнал регистрации ошибок за любой период времени.

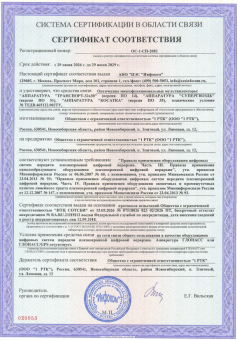

Сертификат соответствия: №ОС-1-СП-1949 до 28.06.2026 г
