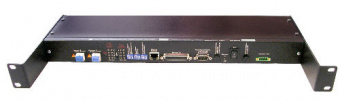

PDH оптический мультиплексор "Супергвоздь"

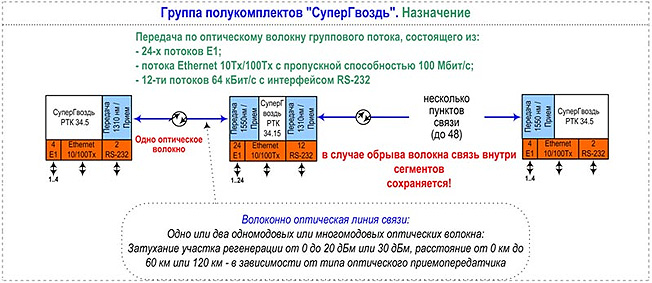

ЦВОЛТ СуперГвоздь - оптический мультиплексор Е1 для передачи между двумя или несколькими (до 48) пунктами связи по одному или двум одномодовым или многомодовым оптическим волокнам:

- до 24 потоков Е1 (2,048 Мбит/с);
- потока Ethernet 10Tx/100Tx с пропускной способностью 100 Мбит/с;
- 12 каналов по 64 кБит/с с интерфейсом RS-232.

Потоки E1 и каналы RS-232 могут организовываться в любом количестве (в пределах возможности аппаратуры) между любыми полукомплектами "СуперГвоздь", соединенными оптическим волокном.
Поток Ethernet 10Tx/100Tx c пропускной способностью 100 Мбит/с позволяет включить в одну подсеть все полукомплекты, соединенные волоконно-оптической линией связи (ВОЛС).


Достоинства оптического мультиплексора "СуперГвоздь"

Развитая топология сети

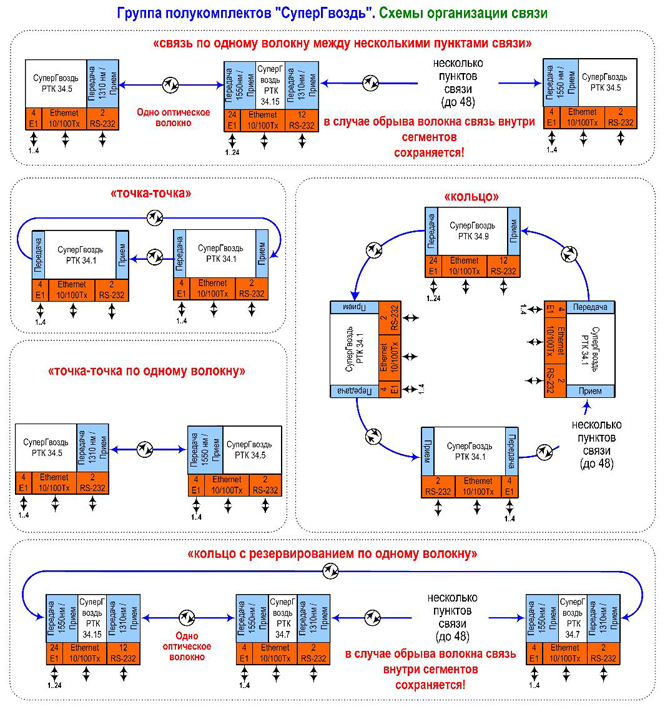

Аппаратура "СуперГвоздь" может включаться по схемам организации связи: «точка-точка», «точка-точка по одному волокну», «кольцо», «кольцо с резервированием», «связь по одному волокну между несколькими пунктами связи».

Возможность работы по одному волокну на прием и передачу
Для организации связи можно использовать одно или два одномодовых или многомодовых оптических волокна. Для связи по одному оптическому волокну используются полукомплекты с совмещенными в одном приемопередатчике оптическими приемником и передатчиком. При этом передача и прием по одному направлению ведутся на разных длинах волн оптического излучения, что позволяет обеспечить максимально большую длину регенерационного участка, работая по одному волокну.

Максимальная длина участка регенерации в оптическом тракте мультиплексора СуперГвоздь зависит от типа оптического волокна и длины волны излучения используемого лазера и достигает 120 км. Минимальная длина участка регенерации равна нулю.

Надёжность и простота конструкции
Аппаратура очень надёжна, сделана по принципу «включил и все работает» и не требует программных настроек.
Технология производства тщательно отработана с 2004 г.,  оборудование эксплуатируется операторами связи по всей территории РФ и имеет только положительные отзывы.
Гарантийный срок на оборудование составляет 3 года.

Управление по IP
Конфигурация сети, контроль и управление полукомплектами оптического мультиплексора "СуперГвоздь" осуществляется или локально непосредственно в пункте связи или удаленно с помощью программного обеспечения через интерфейс Ethernet. Каждый полукомплект имеет свой IP-адрес, задаваемый пользователем. Из одного пункта связи можно контролировать и в тестовом режиме управлять всеми местными и удаленными полукомплектами. Тестовый режим управления подразумевает кратковременное изменение (5 минут) настроек полукомплекта. По окончании тестового времени, все настройки, установленные аппаратно, восстанавливаются.

Независимость от источника синхронизации
Аппаратура – асинхронная. От синхронной аппаратуры отличается тем, что не нужно задавать источник синхронизации и зависеть от него. Вследствие этого, аппаратура для передаваемых потоков Е1 абсолютно прозрачна.

Широкий выбор совместимых модификаций
Полукомплекты оптического мультиплексора "СуперГвоздь" выпускаются в 4-х основных модификациях, полностью совместимых друг с другом.   Модификации отличаются количеством выделяемых потоков Е1 (4 или 24), количеством выделяемых каналов RS-232 ( 2 или 12) и напряжением питания (от -36 В до -72 В или 220 В, 50 Гц). Наличие дополнительных модификаций полукомплектов, поставляемых на заказ, позволяет гибко решать задачи по организации связи и экономить ресурсы.

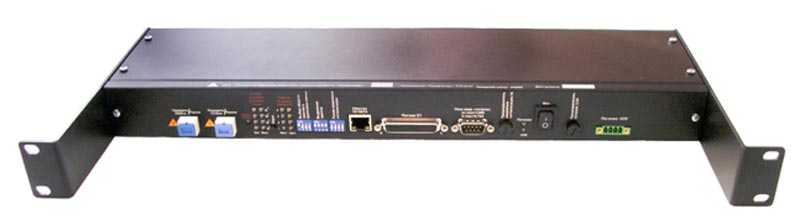

• Полукомплект «CуперГвоздь» для промежуточного пункта связи

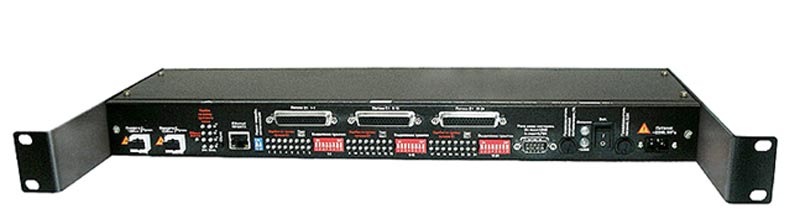

• Групповой полукомплект «СуперГвоздь» для промежуточного пункта связи

Резервирование оптического потока
Полукомплекты аппаратуры, предназначенные для работы в промежуточных пунктах связи, обеспечивают 100% резервирование группового потока, передаваемого по оптическому волокну, что позволяет обеспечить бесперебойную передачу группового потока в случае обрыва волокна на одном из участков ВОЛС или в случае пропадания питания в одном из пунктов связи. Резервирование обеспечивается 2-мя оптическими приемопередатчиками и встроенным кросс-коммутатором потоков Е1.

------------------------------------------------------

   Мониторинг и управление

Мониторинг и управление оптическим мультиплексором "СуперГвоздь" осуществляется с помощью специальной программы «Центр управления аппаратурой Супергвоздь». Данная программа позволяет на экране монитора отображать текущее состояние всех светодиодов аварийной индикации, а также положение микропереключателей на передней панели, как местного, так и любого удаленного полукомплекта новой модификации. С помощью этой же программы пользователь на небольшое время (порядка 5 минут) может изменить настройки полукомплекта. После истечения этого времени, настройки полукомплекта автоматически вернутся в состояние, которое задано переключателями на передней панели.

Функция управления по IP
Оборудование  «Супергвоздь» модификаций РТК.51.13, РТК.51.14, РТК.51.23, РТК.51.24 оснащено каналом управления по IP и полностью совместимо со всеми типами полукомплектов «Супергвоздь», выпущенных ранее. С помощью данного канала можно осуществлять мониторинг и управлением оборудованием «Супергвоздь» как на местной стороне, так и любого удаленного полукомплекта. Мониторинг и управление полукомплектами осуществляется через интерфейс Ethernet, предназначенный для передачи трафика Ethernet. Каждому полукомплекту новой модификации можно задать свой IP адрес. Данный IP адрес совместно с заводским номером является идентификатором полукомплекта в общей сети.

Предусмотрена возможность отключения канала управления пользователем.

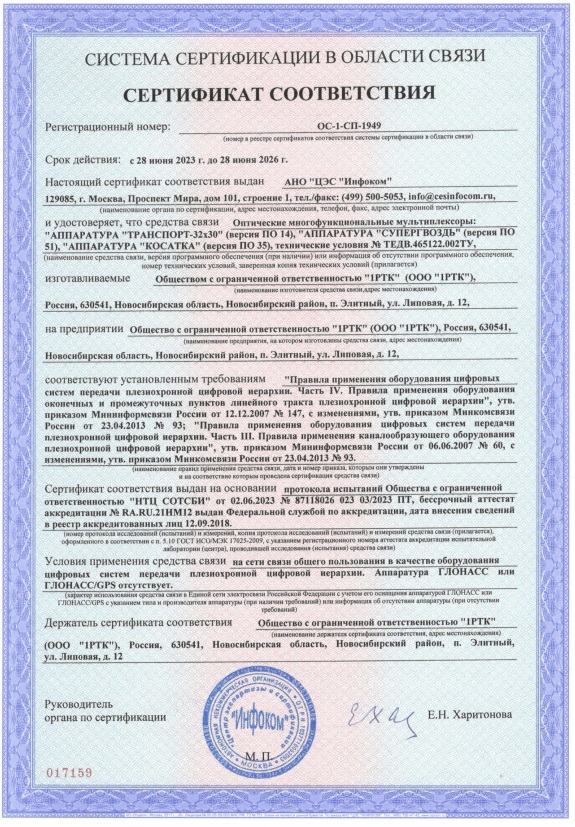

Сертификат соответствия: №ОС-1-СП-1949 до 28.06.2026 г

Производство: Россия

----------------------------------
ЦВОЛТ - аппаратура цифрового волоконно-оптического линейного тракта.
