МС04-DSL-3U - цифровая система передачи, предназначенная для замены систем связи с частотным разделением каналов, устаревшего оборудования ИКМ-30 и TDM. Позволяет строить мультисервисные системы с возможностью организации каналов голосовой, диспетчерской, конференц-связи на основе технологий TDM, VoIP, TDMoIP и Ethernet.
С успехом применяется при строительстве и реконструкции технологических сетей связи.МС04-DSL-3U создана с использованием новых программных продуктов, открывающих как широкие возможности по сетевому мониторингу состояния всей системы связи, так и устойчивому и безаварийному функционированию аппаратной части комплекса.

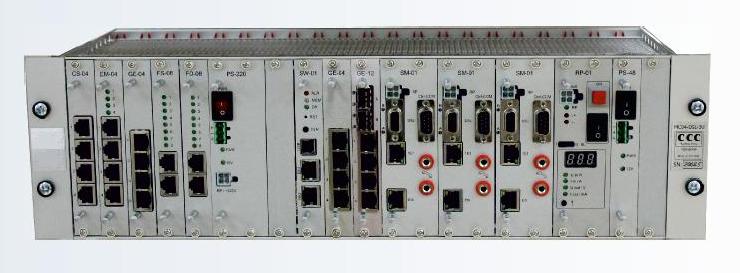

Конструктивно цифровая система передачи МС04-DSL-3U представляет собой кассету для установки в стойку 19” ёмкостью 21 слот. Также предусмотрено решение в герметичном корпусе (линейный регенератор). При этом полностью обеспечивается взаимозаменяемость плат регенератора и станционного оборудования.
Возможности МС04-DSL-3U
• голосовая связь (в том числе диспетчерская, конференц-связь) на основе технологий TDM и VoIP, мультимедийный шлюз VoIP и TDMoIP;
• построение сетей передачи данных на основе пакетной коммутации (Ethernet-коммутаторы 2 и 3 уровня), поддержка VLAN Ethernet (IEEE 802.1Q/P);
• кросс-коммутация n*64 кбит/с (n=1024) между 32 потоками Е1, аналоговыми и низкоскоростными цифровыми интерфейсами, пакетная коммутация между любыми интерфейсами;
• групповые каналы телеметрии;
• объединение различных транспортных направлений на основе медных и оптических линий в составе одного блока;
• цифровая шина Ethernet BackPlane, обеспечивает объединение всех установленных цифровых интерфейсов по стыку SGMII (1Гбит/с) через коммутатор центральной платы до 16 различных направлений со скоростью 1 Гбит/с;
• цифровая система передачи МС04-DSL-3U обеспечивает работу в режиме терминального мультиплексора, мультиплексора ввода-вывода, герметичного регенератора вставки-выделения, шлюза межстанционных сигнализаций;
• дистанционное питание по 1 или 2-м парам медного кабеля. Питание до 8 линейных регенераторов с одной стороны или до 4 регенераторов вставки-выделения;
• гибкая схема резервирования цифровых потоков (например, SHDSL и оптика) позволяет обеспечить высокую надежность каналов связи;
• горячая замена плат, не требующая выключения питания;
• резервирование плат питания и управления;
• мониторинг и управление через web-интерфейс (требуется только браузер) или по протоколам SNMP, КПО-01. Применение программных изменений без перерыва связи;
• русскоязычный интерфейс
Электропитание:
- напряжение 48В- 60В постоянного тока;
- сеть ~ 220в переменного тока;
- дистанционное питание регенераторов 210В, 300В, 370В постоянного тока.Конструкция:
485х135х215 мм – конструктив для установки в 19”стойку

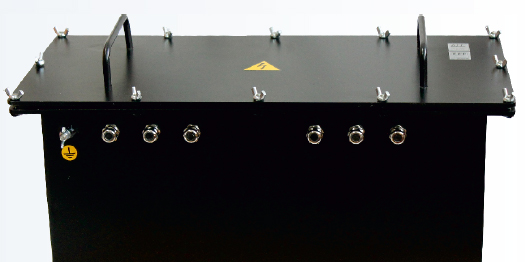

522х297х257 мм – герметичный контейнер МС04-DSL-3UH (функционирование при температуре окружающего воздуха -40 + 45 град).Цифровая система передачи МС04-DSL-3U также с успехом применяется в проектах, где требуется заменить зарубежное оборудование с сохранением функциональности при минимуме затрат.
-
Схема подключения МС04-DSL-3U цифровая система передачи
МС04-DSL-3U содержит в своём составе следующие интерфейсные платы:

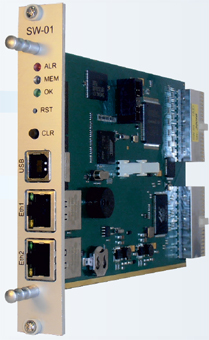

Плата SW-01
(Центральная плата)
Интерфейсы:
- 2х10/100/1000 Base-T
- 1хUSB (разъём тип B)Основные функции:
• плата SW-01 выполняет функции кросс-коммутатора n*64 кбит/с (n=1024 TDM-каналов, в пределах 32Е1)
• Ethernet-коммутатор 2-го и 3-го уровня, поддержка VLAN Ethernet (IEEE 802.1Q/P)
• Хранение конфигураций, аварий блока, генератор тактовых частот, энергонезависимые часы реального времени
• Организация групповых конференц-каналов
• Web-сервер-контроль и конфигурация всех плат блока (операционная система – Linux).Плата SW-01 перераспределяет тайм-слоты и Ethernet-кадры между цифровыми интерфейсами, платами линейных трактов и канальных окончаний. При установке 2-х плат SW-01 происходит резервирование коммутатора, а количество Ethernet-портов мультиплексора возрастает до 16-ти.

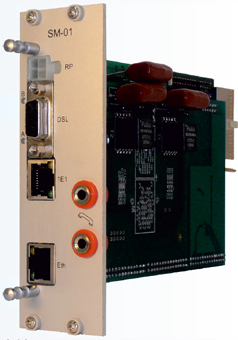

Плата SM-01
Интерфейсы:
- 2 пары G.SHDSL
- 1хEthernet 10/100 Base-T
- 1хЕ1
- Аналоговая служебная связь, фантомная цепь для ввода ДП в тракт.
Основные функции:
• Организация линейного G.SHDSL-тракта.
• Передача данных Ethernet и TDM-каналов в G.SHDSL-тракт
• Объединение Ethernet-трафика обоих пар G.SHDSL тракта в один групповой сигнал

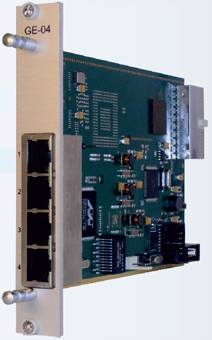

• Выделение данных Ethernet от G.SHDSL-тракта на порт Ethernet (100 Base-X) и на коммутатор центральной платы SW-01 через шину Ethernet Back PlaneПлата GE-04
Интерфейсы:
- 4х10/100/1000 Base-TОсновные функции:
• Управляемый высокопроизводительный Ethernet-коммутатор 2-го уровня
• Объединение 4-х физических портов Ethernet с центральным коммутатором платы SW-01 (скорость – 1 Гбит/с) через кросс

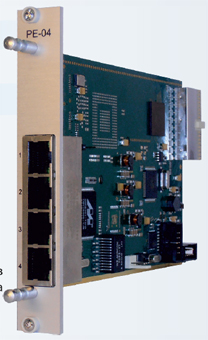

• Поддержка VLAN IEEE802.1q и IEEE802.3abПлата РЕ-04
Интерфейсы:
- 4х10/100Base-T + PoEОсновные функции:
• Аналогично плате GE-04, но порты Ethernet являются также источниками PoE мощностью 25 Вт на порт, в соотв. Со стандартом IEEE802.3af.

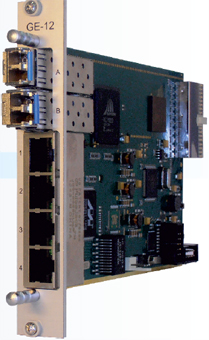

Плата GE-12
Интерфейсы:
- 2 оптических SFP (2 направления А,В до 88Е1 +1000 Мбит/с Ethernet)
- 4х10/100/1000 Base-TОсновные функции:
• Топология точка-точка, точка с резервированием, мультиплексор вставки-выделения по топологии «линия», «кольцо» или «звезда»
• Выделение из оптического канала 16-ти или транзит до 88 потоков Е1 (SDH или PDH). Выделенные потоки Е1 поступают на кросс-коммутатор SW-01.
• Коммутация на встроенном свитче данных Ethernet от двух оптических направлений Аи В, 4-х физических портов Ethernet и соединение с центральным коммутатором платы SW-01 (на скорости 100 Мбит/с) через кросс

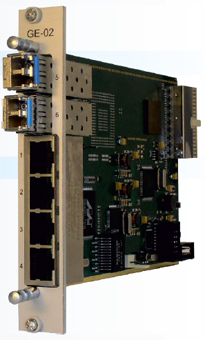

• Поддержка VLAN IEEE 802.1q и IEEE 802.3 abПлата GE-02
Интерфейсы:
- 4х10/100 Base-T
- 2х1000 Base-X (2 оптических Gigabit Ethernet , SFP)Основные функции:
• Управляемый высокопроизводительные коммутатор Ethernet 2-го уровня, объединение 4-х физических портов Ethernet , 2-х оптических портов по стандарту 1000 Base-X и соединение с центральным коммутатором платы SW-01 (на скорости 1Гбит/с) через кросс.

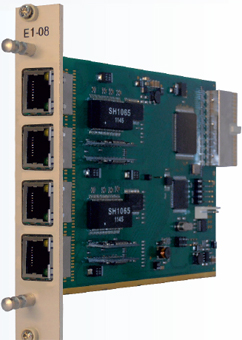

• Поддержка VLAN IEEE802.1q и IEEE 802.3abПлата Е1-08
8 интерфейсов Е1

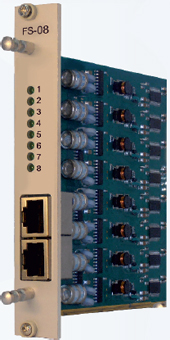

Плата FS-08
8 интерфейсов FXS. 2-х проводная АЛ с напряжением вызова -50В (частота 25 Гц), сопротивление шлейфа 1100 Ом

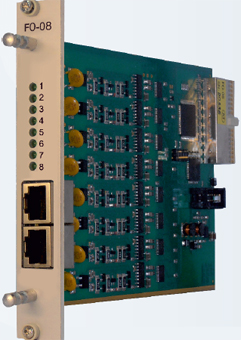

Плата FO-08
8 интерфейсов FXO. 2-х проводная АЛ со стороны станции. Напряжение вызывного сигнала – 30…110В, частота 20…50 Гц, импеданс 600 Ом Плата ЕМ-04
4 интерфейса E&M с возможностью организации групповых диспетчерских каналов и конференцсвязи. Внешний интерфейс каждого канала содержит 2/4-пр разговорный тракт и по 1 сигнальному каналу на прием и передачу. Обеспечивает также организацию СЛ аналоговых АТС с цифровыми АТС. Плата DL-08
.jpg)
Обеспечение высокоскоростного доступа по ADSL2+, нисходящий трафик до 24 Мбит/с, восходящий – 1,5 Мбит/с Плата CS-04/08
.jpg)

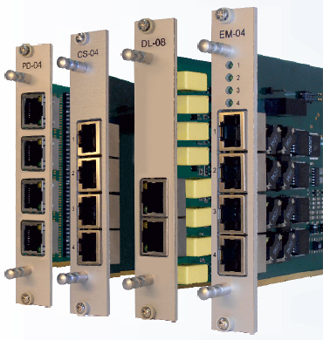

Контроль датчиков сигнализации (4-8 датчика типа «сухие контакты») Плата PD-04
.jpg)
Универсальная плата для установки от 1 до 4 сменных цифровых и аналоговых интерфейсов в различных комбинациях, каждый из которых представляет 2 стыка RS-232, 2 стыка RS-485, 1 стык ОЦК или интерфейс, разработанный по тех.заданию заказчика

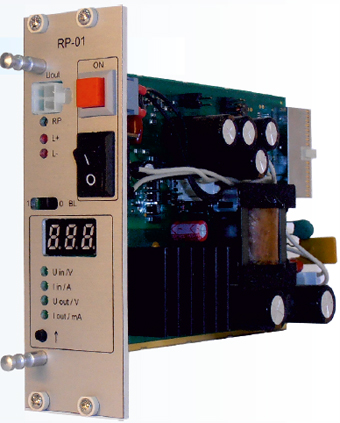

Плата RP-01
Источник дистанционного питания регенераторов или выносной аппаратуры связи

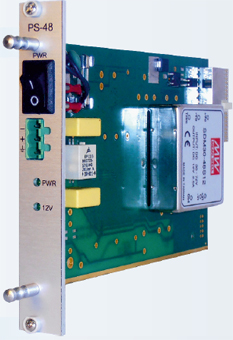

Напряжение ДП – 210; 300; 370В. Мощность – 75 Вт. Защита от аварий по ДП.Плата PS-48
Источник питания DC/DC36…72/12В, мощность – 30 Вт. Резервирование 1+1 с платами PS-48, PS-220. Горячая замена платы.

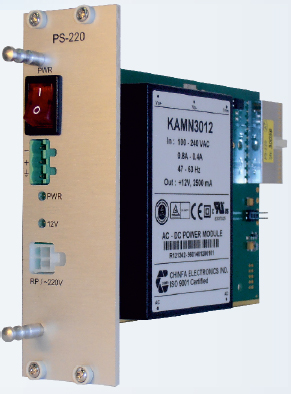

Плата PS-220
Источник питания AC/DC 220/12В, мощность – 40 Вт. Резервирование 1+1 с платами PS-48, PS-220. Горячая замена платы.

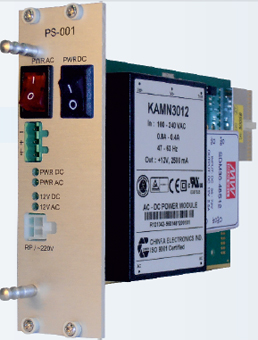

Плата PS-001
2 источника питания AC/DC и DC/DC, мощность – 40 Вт. . Резервирование 1+1 с платами PS-48, PS-220, PS-001. Горячая замена платы.
Линейный регенератор
МС04-DSL-2B.bis(-M)
Герметичный регенератор с питанием от ДП и транзитом ДП.
Размеры: 222х146х55 ммРегенератор вставки-выделения
Состоит из блока МС-04-DSL-3U и герметичного контейнера. Обеспечивает установку всех интерфейсов (FXS, Ethernet, E&M, RS-232(485), «сухие контакты» и т.д.) при дистанционном питании.
Обеспечивает вставку-выделение аналоговых и цифровых сигналов из оптических и медных трактов.

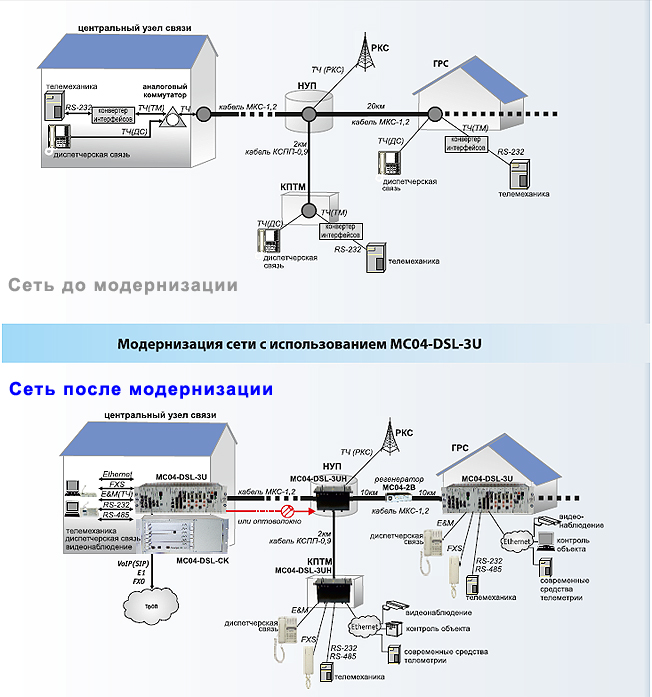

Размеры: 522х297х257 мм.Схемы включения
Благодаря наличию широкого спектра интерфейсов голосовой связи, передачи данных, технологической связи, диспетчерской связи и телемеханики, оптических и медных линий связи (в том числе линейных регенераторов) мультиплексор МС04-DSL-3U позволяет применить его как для модернизации существующих сетей, так и для строительства новых.
Благодаря этому, мультиплексор МС04-DSL-3U с успехом применяется в качестве более функциональной, но менее затратной альтернативы ряду известных мультиплексоров отечественного и зарубежного производства.
.jpg)

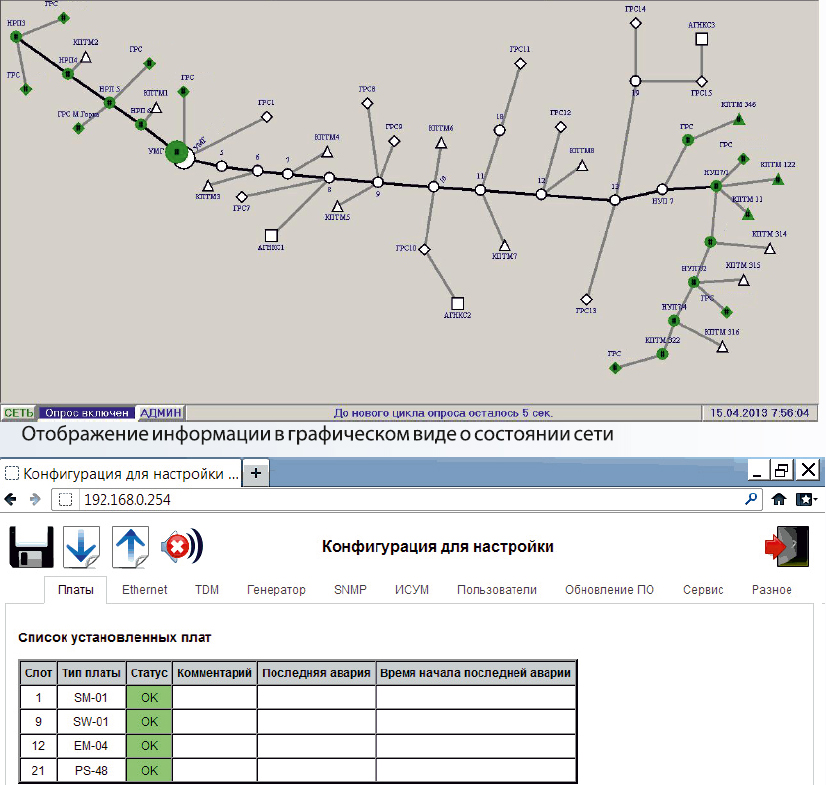

Мониторинг
В МС04-DSL-3U программная оболочка реализована на ОС LINUX и обеспечивает устойчивость управления сетью с сочетанием наглядности и оперативности.
Мониторинг и управление цифровой системы передачи МС04-DSL-3U осуществляется через web-интерфейс (требуется только браузер) или по протоколам SNMP, КПО-01. Применение программных изменений осуществляется без перерыва связи.
Система позволяет контролировать до 1000 объектов.
Отображение информации о состоянии сети МС04-DSL-3U осуществляется в графическом виде.
Конференцсвязь
Оборудование МС04-DSL-3U, дополнительно к функциям каналообразования по интерфейсам Е1, FXS/FXO, E&M, ПД, Ethernet, VoIP, Fiber Optic, обладает также широкими возможностями по организации технологической конференцсвязи на своей сети.
Для этого применяются:
Достоинства оборудования селекторной и диспетчерской связи системы МС04-DSL-3U:
Пульты диспетчерской связи:
МС04-ПМ64 - пульт на 64 программируемые клавиши
МС04-ПМ128 - пульт на 128 программируемых клавиш
Каждый пульт рассчитан на 2 разговорных канала. Пульты работают в составе МС04-DSL-3U в качестве терминалов диспетчерской, селекторной и радиокабельной связи.
К мультиплексору МС04-DSL-3U может подключаться до 12 пультов.
МС04-ППС-А3
Аппарат диспетчерской связи трёхлинейный многофункциональный.
Одновременно выполняет функции концентратора телефонной и радиосвязи. Содержит встроенную систему резервного электропитания до 4-х часов.
МС04-ППС-1
Аппарат диспетчерской связи с селективным вызовом.
Поддерживает системы вызова ТДС, РСДТ, ППДС, BKG/
Имеет режим громкого прослушивания линии, возможность подключения внешней аккумуляторной батареи.
Пульты селекторной и конференцсвязи:
МС-04-ПМ2-2
Пульт ведущего конференции (руководителя)
Подключение: ТЧ, 4-пр, 2-пр. Режимы работы: дуплекс, полудуплекс, симплекс.
Различные варианты перебоя: кольцевой, по приоритету, по уровню сигнала с линии.
МС-04-ПМ-2
Пульт участника конференции (удаленного и в студии в составе системы "круглый стол")
МС-04-М2
Выносной микрофон и пульт участника в составе системы "круглый стол".
• Возможность подключения участников по физическим линиям, каналам ТЧ, выделенным каналам ОЦК64 потока Е1, ISDN PRI EDSS, VoIP SIP (поддержка функции «конференц-мост»
• Высокое качество звука и низкий уровень шума, за счет цифровой обработки
• Надёжность и устойчивость в работе с большим числом участников селектора
• Простота в настройке и эксплуатации
• Различные варианты резервирования
• Сервисные опции: запись разговора, реконфигурация, электронный журнал событий, сигнализация, мониторинг.Doc
-
