ОГМ 30 (аппаратура производства ОАО "Морион") - многофункциональный гибкий мультиплексор, предназначен для формирования потоков Е1 путем мультиплексирования аналоговых речевых сигналов и цифровых сигналов данных с возможностью задания режимов работы программным путем. Аппаратура гибкого мультиплексора может применяться на сельских, городских, ведомственных, внутризоновых, магистральных сетях связи, а также в ведомственных сетях оперативно-технологической связи.
- Описание
- Технические характеристики
- Отзывы о товаре
- Задать вопрос
- Цены
-
ОГМ-30 (OGM-30) назначение и возможности
Многофункциональный гибкий мультиплексор ОГМ 30 (аппаратура производства ОАО "Морион") предназначен для передачи аналоговых речевых сигналов и цифровых сигналов данных путем мультиплексирования в поток Е1 с программным выбором режима работы.
Аппаратура гибкого мультиплексора ОГМ 30 (OGM 30) может быть использована в различных сетях связи (в т. ч. внутризоновых, магистральных, сельских, городских и др.), а также в ведомственной оперативно-технологической связи.Особенности гибкого мультиплексора ОГМ-30 (OGM 30)
- большой выбор интерфейсных плат;
- возможность формирования до 4-х потоков Е1 (в соответствии с рекомендациями G.703, G.704 МСЭ-Т);
- программное изменение конфигурации;
- преобразование различных видов сигнализации (частотной, регистровой и линейной E&M);
- сжатие речевого сигнала методом адаптивной дифференциальной импульсно-кодовой модуляции (ИКМ) в соответствии с рекомендацией G.726;
- возможность организации линейных интерфейсов HDSL для передачи потоков Е1 (максимум два);
- поддержка совместимости с универсальным сервисным оборудованием УСО-01, УСО-04;
- управление и контроль параметров с помощью ПК;
- организация сети управления и контроля параметров по интерфейсу Q2;
- установка в каркас СКУ-01, СКУ-02, СКУ-03;
- установка в шкаф 19'; в соответствии с МЭК 297.Цены на ОГМ-30 (OGM-30)
Информация по составу и стоимости мультиплексора ОГМ-30 указана в разделе Цены.
Чтобы заказать мультиплексор ОГМ-30 или отдельные платы, входящие в его состав, обращайтесь, пожалуйста:
- по телефону
-
Технические характеристики ОГМ 30 (OGM 30) первичный гибкий мультиплексор
Линейный интерфейс 2048 кбит/с Рекомендации МСЭ-Т G.703, G.704 Скорость передачи 2048 кбит/с Линейный код HDB3 или AMI Нагрузочное сопротивление 120 Ом (симметричный), 75 Ом (несимметричный) Линейный интерфейс 1024 кбит/с Скорость передачи 1024 кбит/с Линейный код униполярный NRZ, NRZ+, HDB3, AMI Нагрузочное сопротивление 120 Ом (симметричный) Линейный интерфейс HDSL Скорость передачи 1168 кбит/с Линейный код 2B1Q рабочее затухание кабеля на частоте 292 кГц от 0 до 38 дБ Линейный интерфейс G.SHDSL Скорость передачи 2048 кбит/с Линейный код ТС-РАМ рабочее затухание кабеля на частоте 350 кГц от 0 до 36 дБ Оптический линейный интерфейс Скорость передачи 2048 кбит/с Линейный код MCMI или CMI Мощность оптического сигнала на выходе минус 6±1 дБм Мощность оптического сигнала на входе от минус 6 до минус 50 Оптический линейный интерфейс потока Е1 с сервисными каналами Скорость передачи (линейная) 2048 кбит/с (3072 кбит/с) Линейный код NRZ со скремблированием Мощность оптического сигнала на выходе минус 6±1 дБм Мощность оптического сигнала на входе от минус 6 до минус 36 Аналоговое окончание канала Способ кодирования G.711 рек. МСЭ-Т Закон кодирования А - закон МСЭ-Т Параметры канала G.712 рек. МСЭ-Т Цифровое окончание канала Сонаправленный стык · рекомендация МСЭ-Т G.703 · скорость передачи 64 кбит/с Интерфейс V.24/V.28 · скорость передачи до 19,2 кбит/с в асинхронном режиме 64 кбит/с
в синхронном режимеИнтерфейсы V.35/V.28, V.36/V.11, X.21/V.11, RS-485 · скорость передачи до 19,2 кбит/с
в асинхронном режимеn x 64 кбит/с (n=1...31)
в синхронном режимеИнтерфейсы V.24/V.28, V.35/V.28, V.36/V.11, X.21/V.11, RS-485 (плата OD-121-01) · скорость передачи до 115,2 кбит/с
в асинхронном режимеИнтерфейс Ethernet 10Base-T · стандарт IEEE 802.3 · скорость передачи 10 Мбит/с · скорость перноса от 64 до 1984 кбит/с Цифровой сигнальный канал Канал общей сигнализации

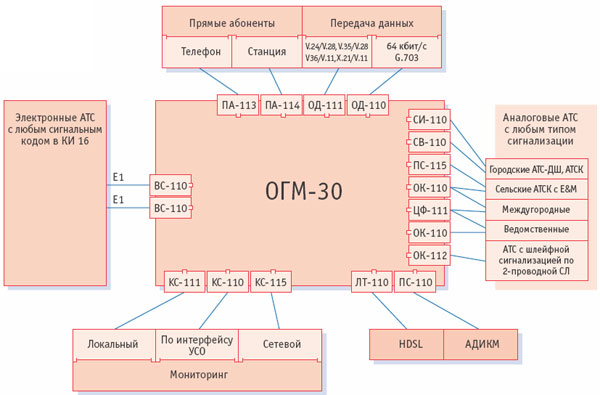

в КИ16Аналоговый сигнальный канал E&M тип V, частотные сигнализации, 3-х проводная (4-х, 7-ми проводная) батарейная сигнализация, шлейфная сигнализация по 2-х проводным соединительным линиям, ISDN BRI. Интерфейс для системы обслуживания ОГМ 30 RS-232, УСО OGM 30E блок OGM-12 RS-232, Qx блок OGM-12-01 RS-232, Qx, Ethernet (2 канала) Электропитание Входное напряжение минус 36 В ... минус 72 В DC Внутреннее напряжение ± 5 В Потребляемый ток не более 2А (пиковое значение) Габаритные размеры Блок ОГМ-11 599х233х236 мм Блок ОГМ-11-02 487(19")х233х236 мм Устанавливаемые платы 170х170 мм Блок ОGМ-12 483х133х300 мм Устанавливаемые платы 100х220 мм Условия эксплуатации Рабочая температура плюс 5° С ... 40° С Относительная влажность 80% при 25° С Состав оборудования

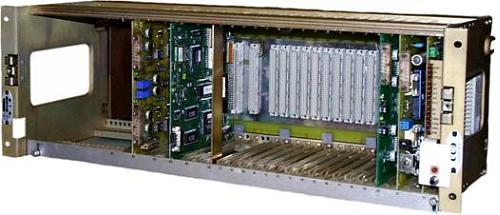

Базовый блокНаименование изделияКраткое описаниеОГМ 30 блок ОГМ-11 РТ2.133.143 Блок предназначен для установки сменных плат, комплектуется платами ЦП-110, ПН-110.
Устанавливается в стойку СКУ.блок ОГМ-11-02 РТ2.133.143-02 Блок, предназначен для установки сменных плат, комплектуется платами ЦП-110, ПН-110.
Устанавливается в шкаф 19" по МЭК 297.Функциональные узлыКраткое описание плата ВС-110 РТ5.231.042 Два интерфейса Е1. плата ВС-110-01 РТ5.231.042-01 Один интерфейс Е1. плата ПС-115 РТ5.231.046 Два интерфейса цифровых сигналов 1024 кбит/с аппаратуры ИКМ-15 (линейный код NRZ, NRZ+, HDB3, AMI). плата ПС-115-01 РТ5.231.046-01 Один интерфейс цифровых сигналов 1024 кбит/с аппаратуры ИКМ-15 (линейный код NRZ, NRZ+, HDB3, AMI). плата ПС-110 РТ5.231.060 Один интерфейс Е1 со сжатием речи методом АДИКМ по рек. G.726 МСЭ-Т. плата ОК-110 РТ5.248.055 Два 2/4-проводных интерфейса телефонных каналов с сигнализацией Е&М тип V. плата ОК-112 РТ5.248.069 Два интерфейса телефонных каналов с шлейфной сигнализацией по 2-проводным соединительным линиям (по таблице 7.17 ОГСТфС). плата СИ-110 РТ5.248.070 Два 3/4/7-проводных (провода "а", "b", "с" для АТС ДШ; "а", "b", "k", "d" или "а", "b", "е", "f", "k", "d" для АТС-К (АТС-КУ) или АТС-КЭ) интерфейса (исходящих) телефонных каналов с батарейной сигнализацией (по таблицам 7.13, 7.14 ОГСТфС). плата СВ-110 РТ5.248.071 Два 3/4/7-проводных (провода "а", "b", "с" для АТС ДШ; "а", "b", "k", "d" или "а", "b", "е", "f", "k", "d" для АТС-К (АТС-КУ) или АТС-КЭ) интерфейса (входящих) телефонных каналов с батарейной сигнализацией (по таблицам 7.13, 7.14 ОГСТфС). плата ПА-113 РТ5.248.061 Два интерфейса для подключения телефонов на стороне абонента. плата ПА-114 РТ5.248.062 Два интерфейса для подключения абонентских комплектов АТС. плата ЦФ-111 РТ5.231.053 Выделение из аналогового сигнала одной из двух заданных частот (500, 600, 750, 1200, 1600, 2100, 2600 Гц). плата ОД-111-01 РТ5.233.079-01 Два независимых канала передачи данных. Каждый канал может быть программно сконфигурирован для работы по одному из следующих типов интерфейсов: V.24/V.28, V.35/V.28, V.36/V.11, X.21/V.11 в синхронном или асинхронном режиме. Содержит соединительные кабели ля всех типов интерфейсов. Работает только в режиме DCE. плата ОД-110 РТ5.233.078 Два независимых синхронных канала передачи данных по сонаправленному стыку 64 кбит/с по рек. G.703. плата ЛТ-110 РТ5.231.061 Два линейных интерфейса HDSL для передачи потоков Е1. плата ЛТ-110-01 РТ5.231.061-01 Один линейный интерфейс HDSL для передачи потока Е1. плата КС-110 РТ5.235.208 Контроль состояний блока ОГМ-11 и установленных в нем плат с применением УСО-01, УСО-04. плата КС-111 РТ5.235.209 Отображение аварийных состояний блока ОГМ-11 и установленных в него плат с помощью светодиодных индикаторов. плата КС-115-01 РТ5.235.236-01 Мониторинг аппаратуры ОГМ 30 и/или аппаратуры, контролируемой по интерфейсу УСО, с помощью УСО-01, УСО-04 или персонального компьютера. Организация сети по Q2. программное обеспечение КПО-110 РТ4.078.073 Оптический компакт-диск с программами конфигурирования аппаратуры ОГМ 30, загрузки, контроля за состоянием каналов и мониторинга сети. ЗИП ОГМ 30 №1 РТ4.078.074 Используется для проверки параметров ТЧ каналов плат ОК-110, СИ-110, СВ-110, ПА-113, ПА-114, а также для подключения внешних измерительных приборов и ПКСУ. ЗИП ОГМ 30 №2 РТ4.078.075 Состоит из компьютера типа Notebook с установленным программным обеспечением КПО-110 и соединительного кабеля AT?link 9F/9F. блок АИ-01 РТ2.135.051 Организация удаленного доступа к сети Q2 аппаратуры ОГМ 30 с установленными платами КС-115 по выделенному цифровому каналу 64 кбит/с в потоке Е1. комплект
КПО-РМО РТ4.078.084Оптический компакт-диск с программой удаленного мониторинга аппаратуры ОГМ 30. Применение
Оконечный мультиплексорВ режиме оконечного мультиплексора ОГМ 30 и OGM 30E обеспечивают мультиплексирование до 30 аналоговых каналов или 31 канала передачи данных. Платы аналоговых канальных интерфейсов обеспечивают подключение абонентских телефонных аппаратов, телефонных каналов связи между АТС с различными типами линейной сигнализации. Платы передачи данных обеспечивают скорость передачи данных до 19,2 кбит/с в синхронном режиме и n x 64 кбит/с в синхронном режиме.
Мультиплексор ввода/вывода
В режиме мультиплексора ввода/вывода ОГМ 30 использует до 4-х портов потока Е1. Мультиплексор имеет возможность ввода/вывода любых телефонных каналов в количестве до 30 с соответствующими сигнальными каналами или каналов передачи данных до 30 из любого потока Е1.Кроссировочный мультиплексор
Аппаратура ОГМ 30 осуществляет функции кросс-коннектора ОЦК 64 кбит/с с помощью коммутационной матрицы 120х120 цифровых канал в 64 кбит/с.Конвертор сигнализацииАппаратура ОГМ 30 и OGM 30E осуществляет функции конвертирования линейной и регистровой сигнализации. -
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут. -
Цены на ОГМ 30 (OGM 30) первичный гибкий мультиплексор
Наименование Обозначение Цена, руб
Наименование Обозначение Цена, руб Блок ОГМ-11 РТ2.133.143 по запросу Платы аналоговых окончаний Блок ОГМ-11-02 РТ2.133.143-02 по запросу Плата ОК-112 РТ5.248.069 по запросу Платы внешнего стыка Плата ОК-110 РТ5.248.055 по запросу Плата ВС-110 РТ5.231.042 по запросу Плата СИ-110 РТ5.248.070 по запросу Плата ВС-110-01 РТ5.231.042-01 по запросу Плата СВ-110 РТ5.248.071 по запросу Плата ЛТ-110 РТ5.231.061 по запросу Плата ПА-113 РТ5.248.061 по запросу Плата ЛТ-110-01 РТ5.231.061-01 по запросу Плата ПА-114 РТ5.248.062 по запросу Плата ПС-115 РТ5.231.046 по запросу Программное обеспечение, платы контроля Плата ПС-115-01 РТ5.231.046-01 по запросу КПО-110 РТ4.078.073 по запросу Платы обработки сигнализации и компрессии Комплект ЗИП OГM 30 №2 РТ4.078.075 по запросу Плата ЦФ-111-01 РТ5.231.053-01 по запросу Плата КС-110 РТ5.235.208 по запросу Плата ПС-110 РТ5.231.060 по запросу Плата КС-111 РТ5.235.209 по запросу Платы передачи данных Плата КС-115-01 РТ5.235.236-01 по запросу Плата ОД-110 РТ5.233.078 по запросу ЗИП для обслуживания и ПНР Плата ОД-111 РТ5.233.079 по запросу Комплект ЗИП ОГМ 30 №1 РТ4.078.074 по запросу Плата ОД-111-01 РТ5.233.079-01 по запросу Платы, входящие в состав блоков, используемые для резерва Плата ПН-110 РТ5.236.189 по запросу Плата ЦП-110 РТ5.231.044 по запросу
