ОГМ-30Е (OGM-30E) первичный гибкий мультиплексор

Запросить цену

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

ОГМ-30Е (OGM-30E, аппаратура производства ОАО "Морион") - первичный мультиплексор, предназначен для формирования потоков Е1 путем мультиплексирования аналоговых речевых и цифровых сигналов с возможностью программирования режимов работы. ОГМ-30Е применяется на сельских, городских, ведомственных, магистральных сетях связи, а также в сетях оперативно-технологической связи.

Отдел продаж: +7 (495) 645-34-25. Мы всегда готовы проконсультировать Вас по телефону или онлайн и предложить выгодные условия поставки.

Описание
Технические характеристики
Отзывы о товаре
Задать вопрос
Цены

ОГМ-30Е - назначение и функциональные возможности

Мультиплексор OGM-30E (ОГМ-30Е) предназначен для формирования до 7 потоков Е1 из аналоговых и цифровых сигналов. Применяется на городских, сельских, магистральных и ведомственных сетях связи в качестве:
- оконечного мультиплексора;
- мультиплексора ввода/вывода;
- мультиплексора ввода/вывода с групповыми каналами;
- кроссировочного мультиплексора;
- преобразователя (конвертора) межстанционной сигнализации ;
- устройство абонентского доступа к сети ТфОП и сети ISDN.
Достоинства мультиплексора ОГМ-30Е
- высокая степень надёжности;
- формирование до 7 потоков Е1;
- возможность установки параметров без перерыва связи;
- работает практически со всеми видами линейной сигнализации;
- наличие функции сжатия речи методом A-CELP по рек. G.729;
Возможности ОГМ-30Е
- организация до 3-х оптических интерфейсов для передачи цифровых потоков Е1;
- организация до 3-х линейных интерфейсов HDSL и 3-х оптических линейных интерфейсов для передачи потоков Е1;
- возможность организации сети управления и мониторинга через интерфейс Qx, по национальным битам, выделенному служебному каналу в потоке Е1, каналу Ethernet;
- возможность организации конференц-связи.
Информацию по составу и стоимости конфигураций мультиплексора ОГМ-30Е Вы можете уточнить у наших специалистов.

Чтобы заказать мультиплексор ОГМ-30Е или его отдельные функциональные модули, обращайтесь, пожалуйста:
- по многоканальному телефону +7 (495) 645-34-25
- или отправьте заявку по электронной почте
Документы

Скачать описание Размер: 12,4 мб

Технические характеристики ОГМ-30Е (OGM-30E) первичный гибкий мультиплексор

Технические характеристики ОГМ-30Е (OGM-30E)

Линейный интерфейс 2048 кбит/с
Рекомендации МСЭ-Т	G.703, G.704
Скорость передачи	2048 кбит/с
Линейный код	HDB3 или AMI
Нагрузочное сопротивление	120 Ом (симметричный), 75 Ом (несимметричный)

Линейный интерфейс 1024 кбит/с
Скорость передачи	1024 кбит/с
Линейный код униполярный	NRZ, NRZ+, HDB3, AMI
Нагрузочное сопротивление	120 Ом (симметричный)

Линейный интерфейс HDSL
Скорость передачи	1168 кбит/с
Линейный код	2B1Q
рабочее затухание кабеля на частоте 292 кГц	от 0 до 38 дБ

Линейный интерфейс G.SHDSL
Скорость передачи	2048 кбит/с
Линейный код	ТС-РАМ
Рабочее затухание кабеля на частоте 350 кГц	от 0 до 36 дБ

Оптический линейный интерфейс
Скорость передачи	2048 кбит/с
Линейный код	MCMI или CMI
Мощность оптического сигнала на выходе	минус 6±1 дБм
Мощность оптического сигнала на входе	от минус 6 до минус 50

Оптический линейный интерфейс потока Е1
с сервисными каналами
Скорость передачи (линейная)	2048 кбит/с (3072 кбит/с)
Линейный код NRZ со скремблированием
Мощность оптического сигнала на выходе	минус 6±1 дБм
Мощность оптического сигнала на входе	от минус 6 до минус 36

Аналоговое окончание канала
Способ кодирования	G.711 рек. МСЭ-Т
Закон кодирования	А - закон МСЭ-Т
Параметры канала	G.712 рек. МСЭ-Т

Цифровое окончание канала
Сонаправленный стык
рекомендация МСЭ-Т	G.703
скорость передачи	64 кбит/с

Интерфейс V.24/V.28
скорость передачи в асинхронном режиме	до 19,2 кбит/с
скорость передачив синхронном режиме	64 кбит/с

Интерфейсы V.35/V.28, V.36/V.11, X.21/V.11, RS-485
скорость передачи в асинхронном режиме	до 19,2 кбит/с
скорость передачи в синхронном режиме	64 кбит/с

Интерфейсы V.24/V.28, V.35/V.28, V.36/V.11, X.21/V.11, RS-485 (плата OD-121-01)
скорость передачи в асинхронном режиме	до 115,2 кбит/с

Интерфейс Ethernet 10Base-T
стандарт IEEE 802.3
скорость передачи	10 Мбит/с
скорость перноса	от 64 до 1984 кбит/с

Цифровой сигнальный канал	Канал общей сигнализации в КИ16
Аналоговый сигнальный канал	E&M тип V, частотные сигнализации, 3-х проводная (4-х, 7-ми проводная) батарейная сигнализация, шлейфная сигнализация по 2-х проводным соединительным линиям, ISDN BRI.

Интерфейс для системы обслуживания
ОГМ-30	RS-232, УСО
ОГМ-30Е (блок OGM-12)	RS-232, Qx
ОГМ-30Е (блок OGM-12)	RS-232, Qx, Ethernet (2 канала)

Электропитание
Входное напряжение	минус 36 В ... минус 72 В DC
Внутреннее напряжение	± 5 В
Потребляемый ток	не более 2А (пиковое значение)

Габаритные размеры
Блок ОГМ-11	599х233х236 мм

Блок ОГМ-11-02	487(19")х233х236 мм
Устанавливаемые платы	170х170 мм

Блок ОGМ-12	483х133х300 мм
Устанавливаемые платы	100х220 мм

Условия эксплуатации	Рабочая температура плюс 5° С ... 40° С
Относительная влажность	80% при 25° С

Применение

Применение мультиплексора ОГМ-30Е

Оконечный мультиплексор

В режиме оконечного мультиплексора ОГМ-30 и OGM-30E обеспечивают мультиплексирование до 30 аналоговых каналов или 31 канала передачи данных. Платы аналоговых канальных интерфейсов обеспечивают подключение абонентских телефонных аппаратов, телефонных каналов связи между АТС с различными типами линейной сигнализации. Платы передачи данных обеспечивают скорость передачи данных до 19,2 кбит/с в синхронном режиме и n x 64 кбит/с в синхронном режиме.

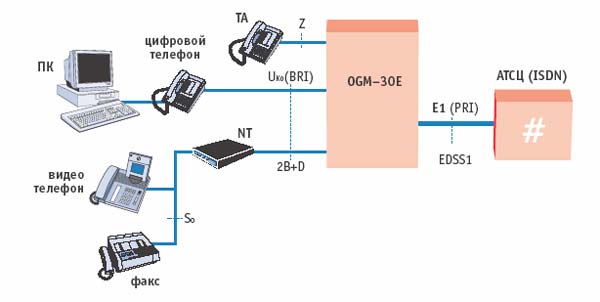

Рис. 1. Вариант использования OGM-30E в качестве мультиплексора доступа к сети ISDN.

Мультиплексор ввода/вывода

В режиме мультиплексора ввода/вывода ОГМ-30 использует до 4-х портов потока Е1, а ОГМ-30Е – до 7 потоков Е1. Мультиплексор имеет возможность ввода/вывода любых телефонных каналов в количестве до 30 с соответствующими сигнальными каналами или каналов передачи данных до 30 из любого потока Е1.

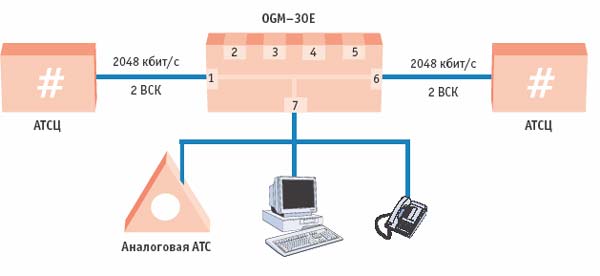

Рис. 2. Вариант использования OGM-30E в качестве мультиплексора ввода/вывода.

Мультиплексор ввода/вывода с конференц-связью (групповыми каналами)

Аппаратура OGM-30E обеспечивает организацию голосовой трехсторонней конференц-связи. Возможно установление до 36 трехсторонних конференц-связей.

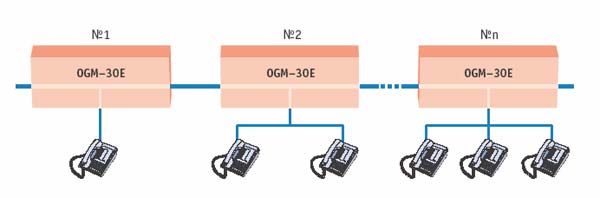

Рис. 3. Вариант использования OGM-30E для организации конференц-связи.

Кроссировочный мультиплексор

Аппаратура OGM-30E осуществляет функции кросс-коннектора ОЦК 64 кбит/с – с помощью коммутационной матрицы 210x210 цифровых каналов 64 кбит/с. Одновременно производится кроссирование сигнальных каналов. Конфигурация кроссирования производиться на программном уровне.

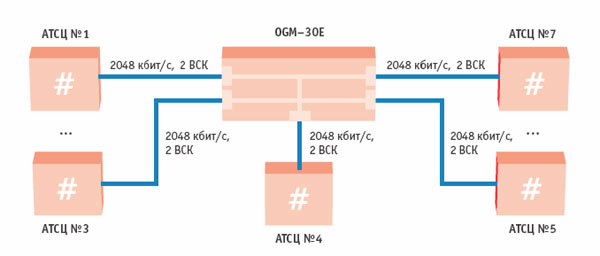

Рис. 4. Вариант использования OGM-30E в режиме кроссировочного мультиплексора.

Конвертор сигнализации

Аппаратура OGM-30E осуществляет функции конвертирования линейной и регистровой сигнализации.

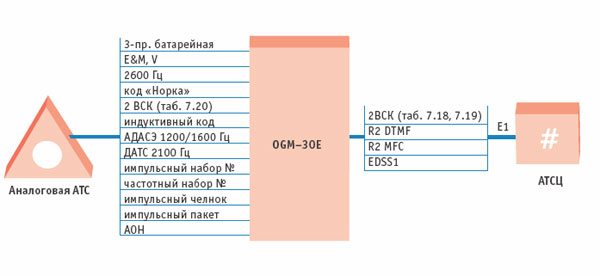

Рис. 5. Схема конвертирования линейной и регистровой сигнализации.

Сжатие речи

Мультиплексор OGM-30E позволяет осуществлять сжатие речевых сигналов. В мультиплексоре OGM-30E для этой цели используется технология A-CELP по рек. G.729, дающая возможность в первичном цифровом потоке Е1 передать до 180 каналов ТЧ (в один канальный интервал плата ОС-120 упаковывает 6 каналов ТЧ).

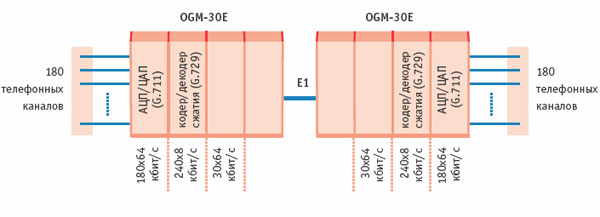

Рис. 6. Сжатие речи.

Состав

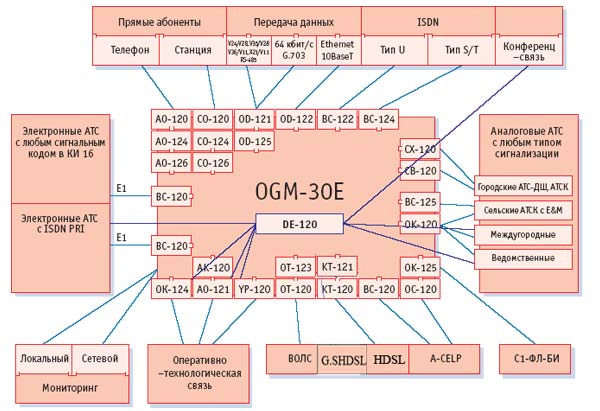

Структурная схема мультиплексора ОГМ-30Е

Базовый блок

Наименование изделия		Краткое описание
OGM-30E	блок OGM-12 PT2.133.144	Блок для установки сменных плат, комплектуется платами КМ-120, СН-120, УМ-120.
OGM-30E	блок OGM-12-01 PT2.133.144-01	Блок для установки сменных плат, комплектуется платами КМ-120, СН-120, УМ-120М. Реализует функции УПАТС. Оснащен встроенным SNMP-агентом. Имеет интерфейс Ethernet для управления и контроля.

Функциональные узлы

OGM-30E			Краткое описание
плата ВС-120 РТ5.231.050			2 интерфейса Е1.
плата ВС-120-01 РТ5.231.050-01			1 интерфейс Е1.
плата ВС-120-02 РТ5.231.050-02			2 интерфейса Е1 с транзитным соединением в аварийном режиме.
плата ВС-120-03			Формирование 2 потоков Е1 с резервированием 1+1.
плата ВС-122М/01			2 стыка базового доступа типа Uk0 к сети ISDN.
плата ВС-122 РТ5.233.090			2 интерфейса базового доступа типа U_k₀ к сети ISDN с дистанционным питанием сетевого окончания NT.
плата ВС-122-01 РТ5.233.090-01			2 интерфейса базового доступа типа U_k₀ к сети ISDN без дистанционного питания.
плата ВС-124 РТ5.233.091			2 интерфейса базового доступа типа S/T к сети ISDN с дистанционным питанием терминального оборудования.
плата ВС-124-01 РТ5.233.091-01			2 интерфейса базового доступа типа S/T к сети ISDN без дистанционного питания.
плата ВС-125 РТ5.231.073			2 интерфейса цифровых сигналов 1024 кбит/с аппаратуры ИКМ-15 (линейный код NRZ, NRZ+, HDB3, AMI).
плата ВС-125-01 РТ5.231.073-01			1 интерфейс цифровых сигналов 1024 кбит/с аппаратуры ИКМ-15 (линейный код NRZ, NRZ+, HDB3, AMI).
плата ОС-120 РТ5.233.095			Сжатие речи методом A-CELP по рек. G.729 МСЭ-Т. Выделение из аналогового сигнала одной или двух заданных частот (500, 600, 750, 1200, 1600, 2100, 2600 Гц) в 60 телефонных каналах методом цифровой обработки DSR. Выделение частот кода «2 из 6» в 60 телефонных каналах методом цифровой обработки DSR для конвертирования R1.5 в декадный код или R2 в R1.5 (или в декадный код). Фильтрация заданных частот в диапазоне от 300 до 3400 Гц одновременно в 60 телефонных каналах.
плата ОК-120 РТ5.248.063			Два 2/4-проводных интерфейса телефонных каналов с сигнализацией Е&М тип V.
плата СХ-120 РТ5.248.080			Два 3/4/7-проводных (провода "а", "b", "с" для АТС ДШ; "а", "b", "k", "d" или "а", "b", "е", "f", "k", "d" для АТС-К (АТС-КУ) или АТС-КЭ) интерфейса (исходящих) телефонных каналов с батарейной сигнализацией (по таблицам 7.13, 7.14 ОГСТфС).
плата СВ-120 РТ5.248.081			Два 3/4/7-проводных (провода "а", "b", "с" для АТС ДШ; "а", "b", "k", "d" или "а", "b", "е", "f", "k", "d" для АТС-К (АТС-КУ) или АТС-КЭ) интерфейса (входящих) телефонных каналов с батарейной сигнализацией (по таблицам 7.13, 7.14 ОГСТфС).
плата АК-123			Подключение 4 цифровых абонентских телефонных аппаратов со стыком Uр0/Uр0е
плата АО-120 РТ5.248.064			2 интерфейса для подключения телефонов на стороне абонента.
плата АО-126 РТ5.248.107			6 интерфейсов для подключения телефонов на стороне абонента.
плата СО-120 РТ5.248.065			2 интерфейса для подключения абонентских комплектов АТС.
плата СО-125			Подключение 2 двух/четырехпроводных окончаний ТЧ для подключения АТС (FXО) и стыками E&М №5 с функцией эхокмпенсации и обеспечения контроля целостности канала.
плата СО-126 РТ5.248.115			6 интерфейсов для подключения абонентских комплектов АТС.
плата СО-120-01 РТ5.248.065-01			2 интерфейса для подключения абонентских линий от таксофонов в абонентские комплекты АТС.
плата АО-124 РТ5.248.091			2 интерфейса для подключения 4-проводных телефонов на стороне абонента.
плата АО-125			Подключение 2 двух/четырехпроводных окончания ТЧ для подключения ТА (FXS) и стыками E&М №5 с функцией эхокомпенсации и обеспечения контроля целостности канала.
плата СО-124 РТ5.248.092			2 интерфейса для подключения 4-проводных абонентских комплектов АТС.
плата DE-120 РТ5.231.052			Плата предназначена для детектирования одной заданной частоты; детектирования двух заданных частот из набора фиксированных значений; вырезания заданной частоты из общего сигнала тональной частоты (ТЧ); цифрового обнаружения речи; изменения уровня сигнала в основном цифровом канале (ОЦК); выполнения функции автоматического регулирования усиления (АРУ); организации телефонных конференций; обработки протокола ISDN-PRI; выполнения математической обработки цифровых сигналов. Устанавливается на 5 место блока OGM-12.
плата DE-120-01 РТ5.231.052-01			Аналогична по назначению плате DE-120, устанавливается на 2 или 5 место блоков OGM-12 или OGM-12-01.
плата КД-120			Маршрутизация IP-кадров данных, между каналами 64 кбит/с групповых цифровых шин блока и портами Ethernet 10/100Base-T данной платы.
плата КД-122			Шлюз для передачи потока Е1 по сети IP через стык Ethernet 10/100Base-T.
плата OD-121 РТ5.233.082			2 независимых синхронных канала передачи данных. Тип интерфейса каждого канала определяется устанавливаемым на плату модулем из комплекта KOD-121. Работает только в режиме DCE.
плата OD-121-01 РТ5.233.082-01			2 независимых асинхронных канала передачи данных. Тип интерфейса каждого канала определяется устанавливаемым на плату модулем из комплекта KOD-121. Работает только в режиме DCE.
комплект KOD-121 РТ4.071.008			Комплект соединительных кабелей длиной 500 мм и модулей, устанавливаемых на платы OD-121 и OD-121-01:
	-00 (01)		Модуль V.24/V.28; соединительный кабель с разъемом типа DB-25, подключается к верхнему (нижнему) разъему платы OD-121 или OD-121-01.
	-02 (03)		Модуль V.35/V.28; соединительный кабель с разъемом типа V.35, подключается к верхнему (нижнему) разъему платы OD-121 или OD-121-01.
	-04 (05)		Модуль V.36/V.11; соединительный кабель с разъемом типа DB-37, подключается к верхнему (нижнему) разъему платы OD-121 или OD-121-01.
	-06 (07)		Модуль X.21/V.11; соединительный кабель с разъемом типа DB-15, подключается к верхнему (нижнему) разъему платы OD-121 или OD-121-01.
	-08 (09)		Модуль RS-485; соединительный кабель с разъемом типа DB-15, подключается к верхнему (нижнему) разъему платы OD-121 или OD-121-01.
	-10 (11)		Модуль 64 кбит/с сонаправленный стык по рек. G.703; соединительный кабель с разъемом типа DB-9, подключается к верхнему (нижнему) разъему платы OD-121.
плата OD-122 РТ5.233.094			Два независимых канала передачи данных с интерфейсом Ethernet 10BaseT.
плата OD-122-01 РТ5.233.094-01			1 канал передачи данных с интерфейсом Ethernet 10BaseT.
плата OD-123 РТ5.233.102			2 синхронных канала передачи данных между асинхронными стыками X.21 на скорости 384 кбит/с.
плата ОД-124			Транзит цифрового сигнала асинхронных данных через 4 стыка С1-ФЛ-БИ (от 1,2 до 48 Кбит/с), транзит четырех СУВ через стык E&M в одном КИ с данными С1-ФЛ-БИ. Обеспечивает сопряжение с мультиплексорами ОАО «Супертел».
плата OD-125 РТ5.233.117			2 независимых синхронных канала передачи данных с интерфейсом V.35 в режиме DCE с использованием протокола Н.221. Скорость передачи – nх64 кбит/с. Имеет возможность выделение из входного сигнала тактовой частоты 8кГц, которую можно использовать для синхронизации блока OGM-12.
плата OD-125-02 РТ5.233.117-02			2 независимых синхронных/асинхронных канала передачи данных с интерфейсами V.28(RS-232), V.35, V.36(RS-449). Предоставляет возможность передавать низкоскоростные данные в 1 – 8 битах одного ВИ как в синхронном, так и в асинхронном режиме. Помимо этого может работать в режимах, аналогичных реализованным на плате OD-121(-01).
плата КУ-120 РТ5.235.291			Плата контроля и управления внешними устройствами, измерения температуры воздуха, напряжения питания сети и батареи. Содержит восемь датчиков.
плата КУ-121			Контроль сигналов от «нормально замкнутых и нормально разомкнутых сухих контактов» периферийных устройств, поступающих на входы датчиков контроля и передача сигнала контроля в блок
плата КУ-122			Прием сигналов управления, поступающих от блока и передача его в сторону 28 периферийных устройств с помощью выходных реле
плата НК-123			Подключение 4 цифровых абонентских комплектов ЦАТС со стыком Uр0/Uр0е
плата КТ-120 РТ5.231.062			1 линейный интерфейс HDSL для передачи потока Е1.
плата КТ-121 РТ5.231.109			2 линейных интерфейса G.SHDSL для передачи информации на скоростях от 192 до 2048 кбит/c с шагом 64 кбит/с.
плата КТ-121-01 РТ5.231.109-01			1 линейный интерфейс G.SHDSL для передачи информации на скоростях от 192 до 2048 кбит/c с шагом 64 кбит/с.
плата ОТ-120 РТ5.231.071			Оптический интерфейс потока Е1 с длиной волны 1,3 мкм.
плата ОТ-123 РТ5.231.072			Оптический интерфейс потока Е1 с сервисными каналами. Линейная скорость 3072 кбит/с, длина волны 1,3 мкм.
плата ОТ-124			Организация 2 оптических стыков: передача и прием оптического сигнала в коде CMI 2048 кбит/с, формирование сигнала синхронизации для блока OGM-12-01 от входного оптического сигнала 2048 кбит/с. Обеспечивает сопряжение с мультиплексорами ОАО «Супертел».
плата ТГ-120			Организация 8 стыков телеграфного канала со скоростью до 800 бод.
программное обеспечение КПО-120 РТ4.078.081			Оптический компакт-диск с программой конфигурирования и мониторинга аппаратуры OGM-30E.
ЗИП OGM-30E №1 РТ4.078.082			Набор запасных частей и приспособлений, предназначенных для обслуживания блока OGM-12 в процессе пуско-наладки и эксплуатации.
		-01	Инструмент для монтажа проводов в розетке AMP167232-3 фирмы «АМР» плат СХ-120, СВ-120, ОК-120, АО-126, СО-126, КУ-120.
		-02	Инструмент АМР-1-231666-1 фирмы «АМР» для монтажа проводов в вилках типа RJ-11, RJ-12 и RJ-45 с четырьмя, шестью и восемью контактами в платах АО-120, СО-120, ВС-122, ВС-124, OD-122, АО-124, СО-124, АК-120.
		-03	Монтажный столик, предназначенный для установки на него приборов при настройке и монтаже оборудования. Устанавливается в стоечный каркас европейского стандарта 19” и может закрепляться на различной глубине. Предельно допустимая нагрузка 25 кг.
ЗИП OGM-30E №2 РТ4.078.083			Состоит из программного обеспечения КПО-120, установленного на компьютер типа Notebook и соединительного кабеля AT-link 9F/9F.
блок ВКМ-01 РТ2.158.088			Ввод кабеля медного типа КСПП, ТПП, МКС на 3 линейных тракта с защитой от грозовых перенапряжений.
блок ВКО-01 РТ2.158.057			Для разъемного перехода от линейного оптического кабеля к станционному оптическому кабелю (на 8 волокон одномодового кабеля).
блок ВКО-01-01 РТ2.158.057-01			Для разъемного перехода от линейного оптического кабеля к станционному оптическому кабелю (на 8 волокон многомодового кабеля).
КМЧ-01-01 РТ4.075.103			Комплект монтажных частей для установки блока OGM-12 в СКУ-01, СКУ-03.
КМ38 РТ4.070.106			Комплект монтажных частей для крепления блока OGM-12 на стену.
ПК-41 РТ4.079.041			Панель кроссовая для установки шести 15-контактных (кабель-переходник Х.21/V.11 ), либо 25-контактных (кабель-переходник V.24/V.28 ), либо 37-контактных (кабель-переходник V.36/V.11) разъемов и дополнительно двух разъемов кабель-переходника V.35/V.28.
ПК-43 РТ4.079.043			Панель кроссовая для установки пяти разъемов кабель-переходника V.35/V.28.
Блок СН-122 РТ2.136.131			Предназначен для преобразования переменного напряжения 220В в напряжение 48В постоянного тока. Максимальный ток, отдаваемый в нагрузку – 4А.
Блок YT-120 РТ2.135.054			Предназначен для тестирования параметров каналов плат, входящих в состав аппаратуры ОGМ-30E и КСМ-60.

Функциональные узлы для ведомственных сетей связи

OGM-30E	Краткое описание
плата ОК-120 РТ5.248.063	2 интерфейса для организации 4-х проводных линий связи при работе: - с аппаратурой ТУ-ТС или аналогичной; - с радиостанцией типа РС6 (РС-46М); - с аналоговой линией диспетчерской, линейно путевой или постанционной связи в распорядительном и исполнительном режимах; - с постоянным 4-х проводным каналом ТЧ при организации диспетчерской связи; пультом диспетчера, ДСП, оператора и др.
плата ОК-124 РТ5.248.090 с DE-120	2 интерфейса для организации 2-х проводных линий связи при выполнении функций следующих комплектов: - ЛК-2И – обеспечивает высокоомное подключение двухпроводной линии диспетчерской, линейно-путевой или постанционной связи в исполнительном режиме работы. Обеспечивает полудуплексный режим работы с приглушением тракта приема при передаче. Имеет коррекцию амплитудно-частотной характеристики по (АЧХ) приему и передаче, а также отключаемую фукцию автоматической регулировки усиления (АРУ) на приеме; - ЛК-2Р (вариант без управляемой дифференциальной системы) – обеспечивает подключение двухпроводной аналоговой линии диспетчерской, линейно-путевой или постанционной связи в распорядительном режиме работы. Обеспечивает полудуплексный режим работы. Имеет коррекцию амплитудно-частотной характеристики по (АЧХ) приему и передаче, а также отключаемую фукцию автоматической регулировки усиления (АРУ) на приеме. Имеет функцию цифрового обнаружения речи (ЦОР) по приему и передаче.
плата АО-121 РТ5.248.089 с DE-120	2 интерфейса для организации 2-х проводных линий связи при выполнении функций следующих комплектов: - ЛК-МЖС – предназначен для работы в дуплексном режиме связи с двухпроводной линией межстанционной связи (МЖС) с телефонными аппаратами в режиме местной батареи (МБ) с посылкой вызова переменным током с частотой 25 (50)Гц; - ЛК-ПГС – предназначен для подключения в полудуплексном режиме линии перегонной связи (ПГС), абоненты которой пользуются носимыми микротелефонными трубками, оборудованными номеронабирателем и тангентой (аналогично ЛК-ТНН-У за исключением посылки вызова 25Гц в сторону линии). Возможен вариант работы в режиме ЛК-ПГС с устройством управления голосом без использования управлением постоянным током; - ЛК-2Р (вариант с использованием управляемой дифференциальной системы) предназначен для согласованного подключения в полудуплексном режиме двухпроводной аналоговой линии диспетчерской, линейно-путевой или постанционной связи в распорядительном режиме работы. Питание линии осуществляется в режиме ЦБ; - ЛК-ТНН-У – предназначен для согласованного подключения телефонного аппарату ЦБ с номеронабирателем и микротелефонной трубки с тангентой в полудуплексном режиме связи. Посылка вызова в сторону телефонного аппарата осуществляется переменным током с частотой 25Гц.
плата YP-120 РТ5.248.087 с DE-120	2 интерфейса для организации 2-х проводных линий связи при работе с поездной радиостанцией (ПРС) при выполнении следующих функций: - ЛК-ПРС – прием/передача речевого сигнала от радиостанции в полудуплексном режиме связи, формирование тока управления к ПРС.
плата АК-120 РТ5.233.103	2 интерфейса для подключения пультов руководителя РМ-01 через ISDN стыки типа U_k₀_m к аппаратуре OGM-30E. Обеспечивает организацию двух каналов передачи/приема информации, имеющей структуру 2B+D согласно спецификации MTS20 фирмы Mitel.
плата OD-121-03 РТ5.233.082-03	2 независимых асинхронных канала для организации передачи данных с конфигурацией "общая шина" для связи управляющей системы с периферийными контроллерами, с использованием полудуплексного протокола STOP-N-WAIT, разработанного на основе рекомендации МЭК 870-5-1-95 пункт 6.2.4.2. Интерфейс - RS-485 (двухпроводный) или V.24/V.28. Скорость передачи - 2,4; 4,8; 9,6; 19,2; 38,4; 57,6 кбит/с (устанавливается программно). Имеются встроенные функции тестирования канала передачи данных для непрерывной оперативной оценки качества этого канала, возможность подключить оба канала передачи данных к одному ВИ. Ориентирована на построение групповых каналов телемеханики.
плата OD-121-04 РТ5.233.082-04	2 независимых синхронных канала для организации передачи данных с интерфейсом - V.24/V.28 на скорости 56 кбит/с и скорости 8 кбит/с.
плата OD-121-06 РТ5.233.082-06	2 независимых асинхронных канала для организации передачи данных с конфигурацией "общая шина" с интерфейсом - V.24/V.28 и до двух дополнительных низкоскоростных (до 2400 бит/с) асинхронных каналов передачи данных встроенных в основной канал. Скорость передачи - 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2 кбит/с (устанавливается программно). Имеются встроенные функции тестирования канала передачи данных для непрерывной оперативной оценки качества этого канала.
плата OD-121-10 РТ5.233.082-10	2 независимых синхронных канала для организации передачи данных с интерфейсом V.24/V.28, V.35/V.28, V.36/V.11, X.21/V.11, RS-485 (четырехпроводный режим), сонаправленный стык 64 кбит/с G.703 и одного дополнительного низкоскоростного (до 50 бит/с) асинхронного канала передачи данных по встроенному сигнальному каналу (ВСК). Скорость передачи: V.24/V.28 и сонаправленный стык 64 кбит/с G.703 – 64 кбит/с; V.35/V.28, V.36/V.11, X.21/V.11, RS-485 (четырехпроводный режим) – nх64 кбит/с(устанавливается программно).
плата ОК-125 РТ5.231.130	2 независимых асинхронных интерфейса С1-ФЛ-БИ со скоростью передачи 1,2; 2,4; 4,8; 9,6; 16; 32; 48 кбит/с или два 4-проводных интерфейса телефонных каналов с 6 стыками E&M.
плата ОК-125М	Подключение 2 двух/четырехпроводных окончаний ТЧ и С1-ФЛ-БИ со стыками E&М №5 с возможностью организации транзита. Встроенная система эхокомпенсации речи в соответствии с рекомендациями G.168 МСЭ-Т.

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.

Цены на ОГМ-30Е (OGM-30E) первичный гибкий мультиплексор

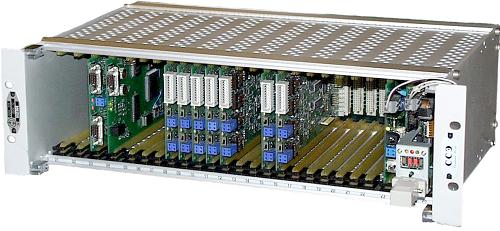

Стоимость ОГМ-30Е (блок ОГМ-12 и платы)

Наименование	Артикул	Цена, руб
Блок ОGМ-12	РТ2.133.144	по запросу
Блок ОGМ-12-01	РТ2.133.144-01	по запросу
Платы внешнего стыка
Плата ВС-120	РТ5.231.050	по запросу
Плата ВС-120-01	РТ5.231.050-01	по запросу
Плата ВС-120-02	РТ5.231.050-02	по запросу
Плата ВС-120-03	РТ5.231.050-03	по запросу
Плата КТ-121	РТ5.231.109	по запросу
Плата КТ-121-01	РТ5.231.109-01	по запросу
Плата ОТ-120	РТ5.231.071	по запросу
Плата ОТ-123	РТ5.231.072	по запросу
Плата ОТ-124	ИГУЛ.469435.402	по запросу
Плата ОТ-125	РТ5.231.073	по запросу
Плата ОТ-125-01	РТ5.231.071-01	по запросу
Платы аналоговых окончаний
Плата ОК-120	РТ5.248.063	по запросу
Плата СХ-120	РТ5.248.080	по запросу
Плата СВ-120	РТ5.248.081	по запросу
Плата АО-120	РТ5.248.064	по запросу
Плата СО-120	РТ5.248.065	по запросу
Плата СО-120 -01	РТ5.248.065-01	по запросу
Плата АО-126	РТ5.248.107	по запросу
Плата СО-126	РТ5.248.115	по запросу
Плата ТГ-120	ИГУЛ.469435.482	по запросу
Платы обработки сигнализации
Плата DE-120	РТ5.231.052	по запросу
Плата DE-120-01	РТ5.231.052-01	по запросу
Плата ОС-120	РТ5.233.095	по запросу
Плата ОС-120-01	РТ5.233.095-01	по запросу
Платы передачи данных
Плата OD-121	РТ5.233.082	по запросу
Плата OD-121-01	РТ5.233.082-01	по запросу
Плата OD-121-03	РТ5.233.082-03	по запросу
Плата OD-121-04	РТ5.233.082-04	по запросу
Плата OD-121-06	РТ5.233.082-06	по запросу
Плата OD-121-10	РТ5.233.082-10	по запросу
Комплект KOD-121	РТ4.071.008(-01)	по запросу
Комплект KOD-121-02	РТ4.071.008-02(-03)	по запросу
Комплект KOD-121-04	РТ4.071.008-04(-05)	по запросу
Комплект KOD-121-06	РТ4.071.008-06(-07)	по запросу
Комплект KOD-121-08	РТ4.071.008-08(-09)	по запросу
Комплект KOD-121-10	РТ4.071.008-10(-11)	по запросу
Плата КД-122	РТ5.231.170	по запросу
Плата OД-122	РТ5.233.094	по запросу
Плата OД-122-01	РТ5.233.094-01	по запросу
Плата ОД-124	ИГУЛ.469435.401	по запросу
Плата OD-125	РТ5.233.117	по запросу
Плата OD-125-01	РТ5.233.117-01	по запросу
Плата OD-125-02	РТ5.233.117-02	по запросу
Плата OD-125-03	РТ5.233.117-03	по запросу
Плата ВС-122	РТ5.233.090	по запросу
Плата ВС-122-01	РТ5.233.090-01	по запросу
Плата ВС-124	РТ5.233.091	по запросу
Плата ВС-124-01	РТ5.233.091-01	по запросу
Платы для технологических систем
Плата YP-120	РТ5.248.087	по запросу
Плата АО-124	РТ5.248.091	по запросу
Плата АО-121	РТ5.248.089	по запросу
Плата ОК-124	РТ5.248.090	по запросу
Плата СО-124	РТ5.248.092	по запросу
Плата КУ-120	РТ5.235.291	по запросу
Платы блока ОГМ-12
Плата YM-120М	РТ5.235.322	по запросу
Плата YM-120	РТ5.235.222	по запросу
Плата КМ-120	РТ5.231.051	по запросу
Плата СН-120	РТ5.236.195	по запросу
ЗИП
Комплект ЗИП OGM-30E №1	РТ4.078.082	по запросу
Комплект ЗИП OGM-30E №1-01	РТ4.078.082-01	по запросу
Комплект ЗИП OGM-30E №1-02	РТ4.078.082-02	по запросу
Комплект ЗИП OGM-30E №1-03	РТ4.078.082-03	по запросу
Комплект ЗИП OGM-30E №1-04	РТ4.078.082-04	по запросу
Комплект ЗИП OGM-30E №1-05	РТ4.078.082-05	по запросу
Вспомогательное оборудование
Блок СН-122	РТ2.136.131	по запросу
КМЧ-01-01	РТ4.075.103	по запросу
Программное обеспечение
КПО-120	РТ4.078.081	по запросу
КПО-120-02	РТ4.078.081-02	по запросу
ЗИП OGM-30E №2	РТ4.078.083	по запросу
ЗИП OGM-30E №2-01	РТ4.078.083-01	по запросу
