Мультиплексор Транспорт 30х4 представляет собой многофункциональную каналообразующую аппаратуру с возможностью гибкого конфигурирования. Мультиплексор позволяет конфигурировать 5 потоков Е1 (2,048 Мбит/с), 128 каналов окончаний по 64 кбит/с c интерфейсами различных типов. Для работы в сетях IP, реализованы функции передачи 2-х проводных абонентских окончаний, ТЧ-каналов и потоков Е1 по IP, абонентского VoIP-шлюза и транкового (магистрального) IP-шлюза.
- Описание
- Технические характеристики
- Отзывы о товаре
- Задать вопрос
- Цены
-

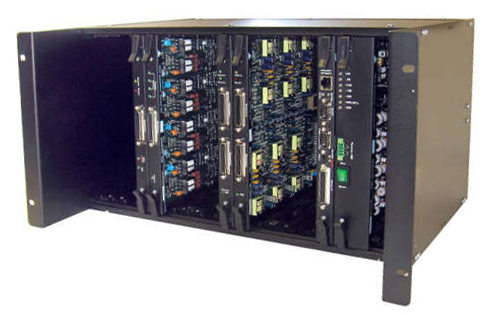

Мультиплексор Транспорт 30х4 является многофункциональной каналообразующей аппаратурой с возможностью гибкого конфигурирования. Мультиплексор позволяет объединять аналоговые, цифровые канальные окончания, каналы Ethernet, потоки Е1 с последующей их передачей по медному или оптоволоконному кабелю.
Универсальная телекоммуникационная платформа обладает всеми необходимыми функциями для работы в сетях пакетной коммутации.
Обеспечивается 100% резервирование передаваемого трафика и системы электропитания.
"Русская Телефонная Компания" представила мультиплексор "Транспорт 30х4" на XXVI международной выставке "Связь-Экспокомм".
Функциональные возможности мультиплексора
В состав аппаратуры входит полнодоступный кросс-коммутатор, что позволяет использовать мультиплексор Транспорт 30х4 для решения следующих типовых задач:- передача аналоговых и цифровых интерфейсов в потоках Е1 (до 8 потоков);
- организация абонентских выносов АТС по Е1, Ethernet или Интернет, емкостью от 8 до 512 номеров;
- абонентский VoIP SIP шлюз ёмкостью от 6 до 512 номеров;
- магистральный (транковый) VoIP-шлюз;
- передача FXO, FXS, 2/4 пр. ТЧ-каналов, потоков Е1 по Ethernet (или по сети публичного Интернет);
- передача Ethernet по Е1;
- организация связи между двумя и более пунктами при помощи любых из доступных интерфейсов;
- Ethernet-коммутация.
Возможности включения по оптоволокну:
РТК.14.54 - полукомплект оптического мультиплексора
Предназначен для передачи 24Е1 и Ethernet 100мбит/с + 2х RS-232 по оптическому волокну , с выделением 8Е1 и потока Ethernet.
Оптический стык полукомплекта передает групповой поток со скоростью 155 Мбит/с (PDH) по топологии «кольцо» через два оптических приемопередатчика. Полукомплект можно также включать по топологии «точка-точка», используя для связи только один оптический приемопередатчик.
РТК.14.55 - полукомплект оптического мультиплексора
Предназначен для передачи до 24 потоков Е1 и потока Gigabit Ethernet по топологии «кольцо» или «линия» со скоростью группового потока 1,25 Гбит/с.
Оптический стык полукомплекта передает групповой поток по топологии «кольцо» через два оптических приемопередатчика. Полукомплект можно также включать по топологии «точка-точка», используя для связи только один оптический приемопередатчик.
А также обеспечивается решение других разнообразных задач по организации связи с применением большинства телекоммуникационных интерфейсов .
Состав
Мультиплексор Транспорт 30х4 может быть укомплектован платами канальных окончаний со следующими интерфейсами:-
порт Ethernet 10Tx/100Tх (номинальная битовая скорость k*64 кбит/с, где k может быть от 1 до 31);
-
интерфейсы последовательной асинхронной передачи двоичных данных RS-232С/V.24/V.28;
-
интерфейсы сбалансированной последовательной передачи данных RS-530 и RS-530A;
-
интерфейсы по протоколам модемной связи V.35; V.36; X.21;
-
каналы тональной частоты 4-проводные;
-
каналы тональной частоты 2-проводные;
-
абонентские комплекты (2-проводная абонентская линия со стороны абонента FXS) абонентский вынос;
-
абонентские комплекты FXS для работы мультиплексора по VOIP;
-
станционные комплекты (предназначены для подключения к абонентским линиям со стороны АТС, работают как телефонный аппарат FXO);
-
соединительные линии двухстороннего действия аналоговых АТС (для организации СЛ с АТС типа АТСК-50/200 и АТСК-100/2000) (E&M);
-
телефонный аппарат прямого абонента;
-
прямой телефон с поддержкой сигнализации на частоте 2100 Гц;
-
телефонный аппарат прямого абонента с индукторным вызовом и поддержкой сигнализации на частоте 2100Гц;
-
цифровой интерфейс основного цифрового канала 64 Кбит/с (ОЦК);
-
интерфейсы стыка С1-И и С1-ФЛ-БИ;
-
исходящие 3- или 4-проводные аналоговые соединительные линии АТС (СЛ, ЗСЛ, СЛМ, подключение непосредственно в ступень группового искания, любые аналоговые координатные и декадно-шаговые АТС);
-
входящие 3- или 4-проводные аналоговые СЛ АТС (СЛ, ЗСЛ, СЛМ, подключение непосредственно в ступень группового искания, любые аналоговые координатные и декадно-шаговые АТС);
-
канальные окончания для сопряжения телеграфной аппаратуры с устройствами передачи данных;
-
комплекты контроллеров для передачи сигналов на соответствующие ключи при срабатывании датчиков.
Функциональные модули
Преимущества гибкого мультиплексора «Транспорт-30х4»
Поддержка большинства интерфейсов связи, действующих в РФ и СНГ
Благодаря широким возможностям платы управления платы управления мультиплексором, обеспечивается передача общепринятых в России и СНГ интерфейсов связи через Ethernet и публичный Интернет. Например, передача каналов ТЧ или телефонных каналов через Ethernet, а также передача потоков Е1 через Ethernet или связь по VoIP.
Резервирование системы управления
Мультиплексор Транспорт 30х4 позволяет реализовать горячее резервирование управляющей системы (системы коммутации).Обеспечивается резервирование передачи Е1 по схеме «1+1» при передаче через сети TDM, Ethernet и Интернет.
Резервирование системы питания
Транспорт 30х4 обеспечивает горячее резервирование системы питания (-60В или ~220В). Это достигается за счет установки дополнительных плат резервного блока питания. При пропадании питающего напряжения -60В, мультиплексор переходит на питание от сети 220В. Если же основное питание осуществляется от сети 220В, то при пропадании сетевого напряжения осуществляется автоматический переход на электропитание от источника постоянного тока -60В.Удобное конфигурирование
Конфигурирование и управление мультиплексором осуществляется из ОС Windows через интерфейс Ethernet или RS-232 (поддержка протокола удаленного управления SNMP). Из одной точки можно конфигурировать местные и удаленные мультиплексоры.Возможность работы по оптическому волокну
Для работы мультиплексора по оптоволокну, в крейт могут быть установлены платы РТК.14.55 и РТК.14.54, которые могут передавать 24Е1 + Gigabit Ethernet или 24Е1 + Fast Ethernet с выделением 8Е1 и Ethernet по схеме «кольцо», «цепь» или «точка-точка» с автоматическим резервированием.Бюджетная цена
По сравнению с существующими на телекоммуникационном рынке моделями оборудования гибкого мультиплексирования, «Транспорт 30х4» занимает лидирующее положение по соотношению цены, качества и функциональности, что делает его применение привлекательным для построения эффективных, надёжных и недорогих систем передачи каналов голоса и данных.

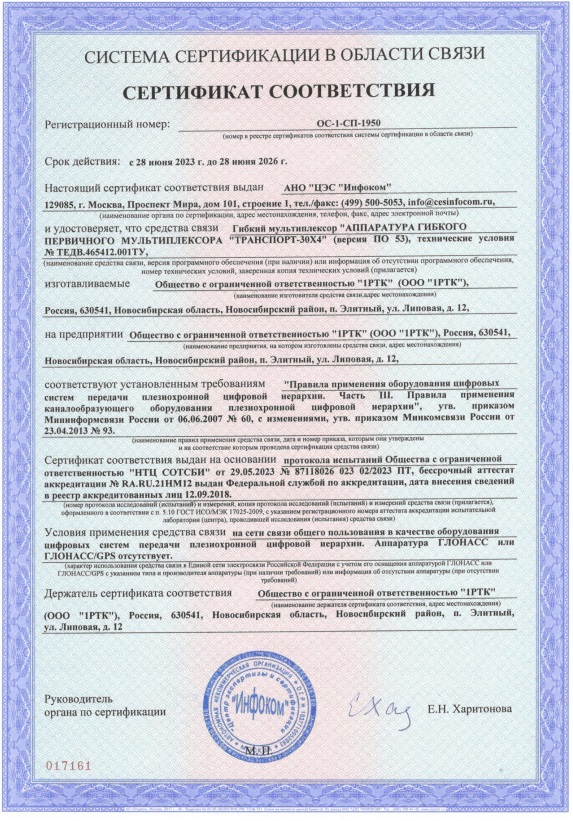

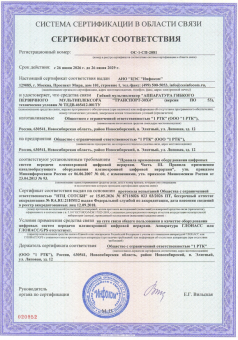

Сертификат соответствия: № ОС-1-СП-1950 до 28.06.26 гПроизводство: Россия
-
Технические характеристики Первичный гибкий мультиплексор Транспорт 30х4
Параметры
Значения
Количество первичных потоков 2,048 Мбит/с (Е1)
8
Количество канальных окончаний по 64Кбит/с с интерфейсами различных типов
128
Типы интерфейсов плат канальных окончаний
- исходящие 3- или 4-проводные аналоговые СЛ АТС (СЛ, ЗСЛ, СЛМ подключение непосредственно в ступень ГИ, любые аналоговые координатные и декадно-шаговые АТС, АТС типа «Квант»);
- входящие 3- или 4-проводные аналоговые СЛ АТС (СЛ, ЗСЛ, СЛМ подключение непосредственно в ступень ГИ, любые аналоговые координатные и декадно-шаговые АТС, АТС типа «Квант»);
- соединительные линии двухстороннего действия аналоговых АТС (для организации СЛ с АТС типа АТСК-50/200 и АТСК-100/2000) (E&M);
- абонентские комплекты (двухпроводная абонентская линия со стороны абонента) (FXS);
- абонентские комплекты VOIP (FXS);
- станционные комплекты (подключаются к абонентским линиям со стороны АТС, работают как телефонный аппарат) (FXO);
- телефоны прямых абонентов;
- телефоны прямых абонентов с поддержкой сигнализации 2100 Гц;
- каналы прямых абонентов с поддержкой телефона с индукторным вызовом (сигнализация 2100 Гц);
- каналы ТЧ 4-проводные;
- каналы ТЧ 2-проводные;
- Ethernet 10Tx/100Тx;
- RS-232C/V.28/V.24;
- V.35;
- V.36;
- X.21;
- RS-530A;
- RS-530;
- цифровой интерфейс ОЦК (основной цифровой канал 64Кбит/с);
- С1-ФЛ-БИ;
- С1-И;
- канальные окончания для сопряжения телеграфной аппаратуры с устройствами передачи данных;
- комплекты контроллеров для передачи сигналов на соответствующие ключи при срабатывании датчиков.
Тип синхронизации аппаратуры
синхронная
Синхронизация аппаратуры
- от внутреннего кварцевого генератора;
- по приему одного из 8 потоков Е1;
- от внешнего генератора через стык синхронизации.
Сценарий синхронизации задается пользователем
Параметры потоков
2,048 Мбит/с (Е1)
Полностью соответствуют рекомендации G.703. Тракты 2,048 Мбит/с аппаратуры
Транспорт 30х4 поддерживают любой протокол передачи данных, использующий коды передачи ЧПИ (AMI) или МЧПИ (HDB3)
Способ кодирования каналов ТЧ плат канальных окончаний
по G.711
Кодирование каналов ТЧ плат канальных окончаний
по A-закону
Параметры канала ТЧ плат канальных окончаний
по G.712
Аварийная сигнализация
На плате управления и ИКМ трактов имеется аварийная светодиодная индикация, которая срабатывает при наличии ошибок по приему одного или всех (условия срабатывания задаются программно) потоков Е1. Срабатывание индикации дублируется срабатыванием контактов реле (нормально замкнутые и нормально разомкнутые контакты), которые выведены на разъем и могут быть соединены с аварийной станционной сигнализацией
Интерфейс с персональным компьютером
RS-232, Ethernet 10/100Тх, протокол SNMP
Программное обеспечение
Аппаратура гибкого мультиплексора Транcпорт 30х4 конфигурируется из программы пользователя для ОС Windows через интерфейс RS-232 или Ethernet. Все конфигурационные параметры хранятся в энергонезависимом flash-ПЗУ платы управления и ИКМ трактов. Программное обеспечение позволяет:
- cкоммутировать любой вход одного из 128 канальных окончаний или любой канал приема любого из пяти потоков Е1 на любой выход одного из 128 канальных окончаний или на любой канал передачи любого из пяти потоков Е1 (полнодоступный коммутатор, или кросс-коммутатор);
- задать тип окончания и протокол сигнализации для работы с ним;
- задать источник синхронизации трактов
Напряжение питания
От - 36В до - 72 В. Возможно питание через внешние преобразователи напряжения от переменного напряжения 220 В, 50 Гц
Напряжение питания при использовании плат, обслуживающих исходящие или входящие аналоговые СЛ АТС, В
От -54 до -72
Потребляемая мощность полностью укомплектованного изделия, не более, Вт
150
Потребляемая мощность платы управления и ИКМ трактов, не более, Вт
15
Габаритные размеры :
Крейт для стойки с материнской платой
Спецкрейт
Мини-крейт
Малоканальный крейт
6U, 19" (482х355х256 мм)
6U, 19"
3U, 19"
1,5U 19"Вес полностью укомплектованного крейта,
не более, кг
20
Возможность монтажа
- в открытую стойку 19" конструктива;
- в шкаф 19" конструктива;
- на стол
Условия эксплуатации
Аппаратура должна устанавливаться в отапливаемом помещении. Допустимый перепад температуры окружающего воздуха от 50С до 400С. Допустимая влажность окружающего воздуха до 80% при температуре 250С. Допустимое понижение атмосферного давления до 60 кПа (456 мм рт.ст.)
Применение
Функционально аппаратура гибкого мультиплексора «Транспорт-30х4» представляет собой управляемый пользователем, гибко конфигурируемый, полнодоступный, цифровой, кросс-коммутатор каналов, образованных платами канальных окончаний с интерфейсами различных типов, выбираемых пользователем.
Варианты применения мультиплексора "Транспорт 30х4":
- передача каналов связи, образованных гибким мультиплексором, через потоки Е1;
- конвертор интерфейсов;
- конвертор сигнализации;
- кросс-коммутатор каналов;
- кросс-коммутатор потоков Е1;
- абонентский вынос АТС через Е1;
- транковый VoIP-шлюз;
- абонентский VoIP-шлюз;
- неуправляемый Ethernet-коммутатор;
- оптический мультиплексор 24Е1 + Ethernet, работающий по кольцу с автоматическим резервированием.
Программно решены задачи записи передаваемых голосовых сигналов, дублирования сигналов, создания резервных диспетчерских пультов, гибких систем телеметрии, телеконтроля, телеавтоматики.
Мультиплексор обладает широким функционалом и позволяет решить большое количество задач по организации связи с минимальными затратами.

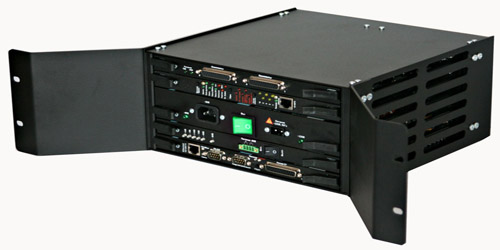

Мини-крейт
Мини-крейт "Транспорт 30х4"Учитывая многочисленные пожелания заказчиков о необходимости создания экономичного варианта аппаратуры Транспорт 30х4 для организации аналоговых и цифровых интерфейсов в сетях с невысокой емкостью разработана новая система управления:
1) Мини-крейт для стойки 19”, с материнской платой, высотой 3U на 6 плато-мест.
2) Плата блока питания для мини-крейта 3U (1 место)
3) Плата управления и ИКМ трактов. Модификация 3, обслуживающая 3 потока Е1.
В качестве плат канальных окончаний могут использоваться любые типы плат окончаний аппаратуры Транспорт 30х4 (см. раздел Аппаратура гибкого первичного мультиплексора Транспорт 30х4).Таким образом, в мини-крейт могут быть установлены платы блока питания (1 место), плата управления (1 место) и любые 4 платы канальных окончаний.
Мини-крейт для стойки 19', с материнской платой, 3U, 6 мест
РТК.21.68 Плата управления и ИКМ трактов, 4 потока Е1
РТК.21.ххПлаты аналоговых или цифровых интерфейсов, до 4-х (оговариваются при заказе)
ИЛИ
Плата многофункционального блока питания
Плата блока питания
Малоканальный крейт "Транспорт 30х4"Самое бюджетное решение на российском рынке для организации передачи небольшого количества аналоговых интерфейсов (до 8) в потоке Е1. Состоит из корпуса высотой 1,5U шириной 19", платы ИКМ-трактов, платы аналоговых интерфейсов (любой из списка в разделе "Состав") и платы питания.
РТК.21.65 Малоканальный крейт для стойки 19" РТК.21.68 Плата управления и ИКМ трактов, 4 потока Е1 РТК.21.хх Платы аналоговых канальных окончаний на 8 или 6 каналов FXO, FXS, ТЧ (оговаривается при заказе) ИЛИ
Плата многофункционального блока питания
Плата блока питания
Состав
Состав оборудования мультиплексора "Транспорт-30х4"Код заказаНаименованиеНазначение и Конструктивное исполнениеКрейт для стойки 19' с материнской платой аппаратуры гибкого мультиплексора Транспорт 30х4 и материнской платой аппаратуры ЦВОЛТ Транспорт 32х30
Крейт предназначен для установки и соединения между собой всех плат, входящих в состав аппаратуры. Внутренние соединения плат аппаратуры гибкого мультиплексора осуществляется через материнскую плату крейта. Здесь и далее для всех корпусов и крейтов указанных в настоящем разделе действуют следующие правила установки плат:
1. Первое место в крейте крайнее левое (при вертикальной установке интерфейсных плат расширения) или самое верхнее (для горизонтальной установки интерфейсных плат расширения для РТК.21.36);
2. Первые 16 мест предназначены для установки интерфейсных плат, или резервных блоков питания, или плат управления и ИКМ трактов, используемых в качестве самодостаточных кросс-коммутаторов, 16 место предназначено для установки резервной платы управления и ИКМ трактов;
3. 17 место предназначено для установки главной платы управления и ИКМ трактов;4. 16 место предназначено для установки резервной платы управления и ИКМ трактов;5. 18-19 места занимает основной блок питания с генератором вызывного напряжения;7. В 1-16 место может быть установлен резервный блок питания с генератором вызывного напряжения;8. В 20 и 21 место можно установить плату оптического линейного тракта при использовании крейта РТК.21.12 или крейта РТК.21.33Отличия от РТК.21.1 (снятого с производства):установлена другая материнская плата, которая позволяет установить дополнительно в крейт любую плату полукомплекта аппаратуры ЦВОЛТ Транспорт 32х30 с целью обеспечения мультиплексора оптическим линейным трактом. Также при необходимости в крейт может быть установлена «Интерфейсная плата РТК.14.17» для управления полукомплектами Транспорт 32х30

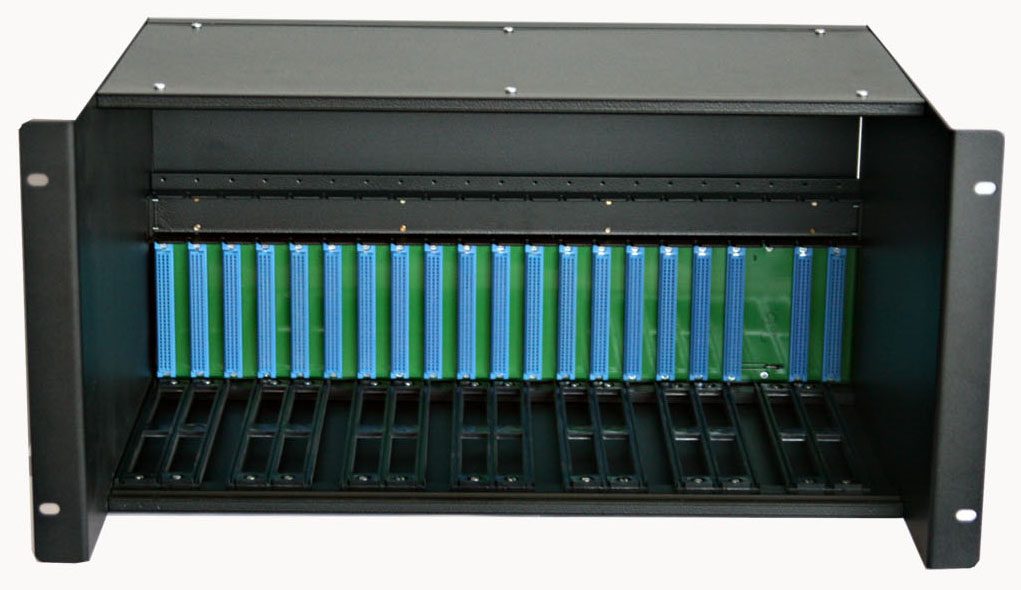

РТК.53.5 Крейт для стойки 19’’, высотой 6U, для установки плат первичного гибкого мультиплексора "Транспорт 30х4".
Предназначен для организации в одном корпусе: гибкого мультиплексора; абонентского выноса АТС емкостью до 512 номеров; до 20 независимых оптических мультиплексоров РТК.14.54, или других полукомплектов оптических мультиплексоров «Транспорт-32х30».
РТК.21.64 СпецКрейт для установки двух независимых систем связи. Мод. РТК.21.12.
Предназначен для организации в одном корпусе: двух независимых гибких мультиплексоров; двух независимых выноса АТС емкостью до 224 абонентов; до 20 независимых оптических мультиплексоров типа РТК.14.54, или других полукомплектов «Транспорт-32х30».
РТК.21.63
СпецКрейт для установки 2-х независимых систем связи. Мод. РТК.21.33.Предназначен для организации в одном корпусе: двух независимых гибких мультиплексоров;
двух независимых выноса АТС емкостью до 224 абонентов; до 20 независимых оптических мультиплексоров типа РТК.14.54, или других полукомплектов «Транспорт-32х30».

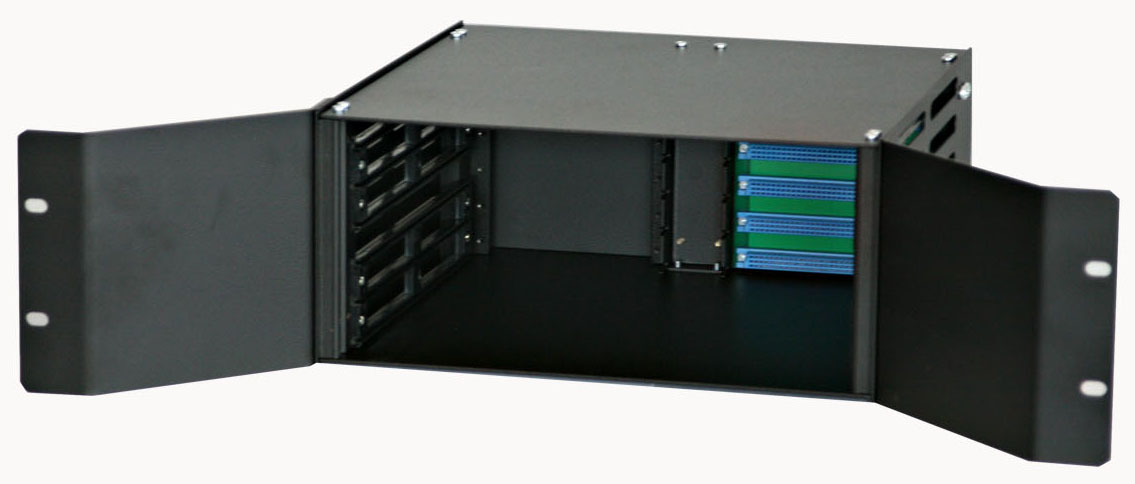

РТК.53.9 Миникрейт для стойки 19’’, 3U, с материнской платой гибкого мультиплексора и абонентского выноса АТС.
Предназначен для организации в одном корпусе: гибкого первичного мультиплексора; абонентского выноса емкостью до 128 номеров;
до 5 независимых оптических мультиплексоров типа РТК.14.54.
Мини-крейт для стойки 19', с материнской платой, 3U, 6 местМалоканальный крейт 19", 1,5U , 3 местаДля мини-крейта действует следующая нумерация по установке плат: самая верхняя плата имеет номер 1 и далее до 6. В самую нижнюю позицию устанавливается только плата управления. Устанавливать БП можно в любую позицию, но желательно в 5
Наиболее экономичное решение для организации малоканальных абонентских выносов. Малоканальный крейт включает в себя 3 места для платы управления и ИКМ-трактов, платы питания и платы абонентских интерфейсов.РТК.21.75
РТК.21.74

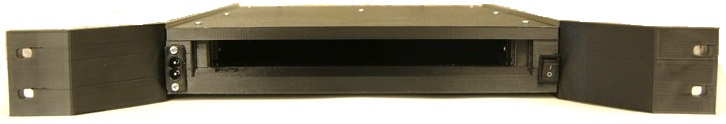

Одноместный корпус с преобразователем напряжения
Одноместный корпус
Одно место для установки платы управления «Транспорт-30х4», типа РТК.53.14, РТК.21.68, РТК.21.25, РТК.21.18, и более ранних модификаций. Питание -36...-72В / ~60...220В.
Одно место для установки платы управления «Транспорт-30х4», типа РТК.53.14, РТК.21.68, РТК.21.25, РТК.21.18, и более ранних модификаций. Питание -36...-72В.jpg)
РТК.53.14 Плата управления и ИКМ-трактов VoIP. 8Е1, 4хEthernet, 256 каналов VoIP.
(модификация платы РТК.53.4)Трансляция каналов связи через Е1, Ethernet, или по сети WAN.
Организация абонентских выносов через Е1, Ethernet, или Интернет.
Передача Е1 через Ethernet или по WAN.
Передача Е1 по схеме «1+1» через Е1, Ethernet, и поWAN.
Кросс-коммутатор (возможна установка до 17 штук в крейты РТК.21.12, РТК21.33)Ёмкость платы:
- 8 потоков Е1;
- 4 порта Ethernet 10/100Tx для передачи любых каналов используемых для связи, или
Е1.
Плата имеет стык с 16 платами канальных окончаний, порт Ethernet для контроля и управления с поддержкой SNMP и выход на аварийную станционную сигнализацию, стык синхронизации от внешнего задающего генератора.
Плата может устанавливаться и использоваться:1. В 17 место крейта как основная (главная) плата управления и кросс-коммутации;
2. В 1-17 место крейта как самодостаточный кросс-коммутатор на 8Е1 и 256 каналов по 64 кбит/с для передачи через 4 порта Ethernet с возможностью группирования этих каналов в группы от 1Е1 до 32Е1.

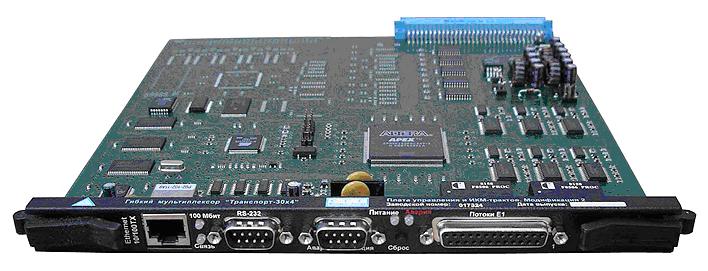

Плата управления и ИКМ трактов, 4Е1
(модификация платы РТК.21.18)На плате управления и ИКМ трактов, 4Е1 расположены: - центральный процессор; - цифровой полнодоступный кросс-коммутатор 288х288 каналов по 64 кбит/с; - 4 потока Е1; - стык с 16 платами канальных окончаний; - интерфейсные порты Ethernet и RS-232 - стык с компьютером для контроля и управления мультиплексором; - задающий кварцевый генератор; - выход на аварийную станционную сигнализацию; - стык синхронизации от внешнего задающего генератора; - светодиодные индикаторы состояния напряжения аппаратуры, аварийного состояния, режима работы Ethernet. Плата может устанавливаться и использоваться: 1. В 16 место крейта как основная плата управления и кросс-коммутации; 2. В 17 место крейта как резервная плата управления и кросс-коммутации; 3. В 1-16 место крейта как самодостаточный кросс-коммутатор на 5Е1

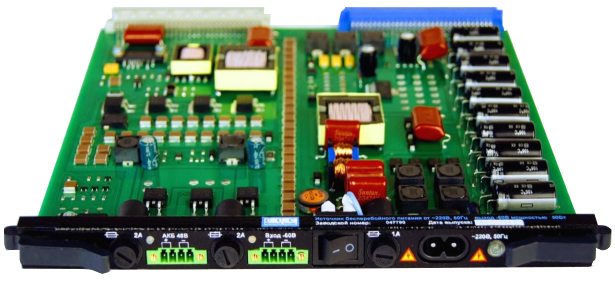

РТК.21.71 Плата многофункционального блока питания Устанавливается в типы корпусов РТК.21.65, РТК.21.36, РТК.21.12 и обеспечивает все компоненты системы связи (независимо от типа используемых пользователем плат, входящими в состав мультиплексора), необходимыми напряжениями питания. Также обеспечивается бесперебойное электропитание мультиплексора от трёх источников напряжения: переменное ~220В, постоянное -60В и от АКБ -48В. РТК.21.69 Плата блока питания
(модификация платы РТК.21.52)Блок питания с генератором вызывного напряжения. Имеет возможность резервирования, т.е. в определенное место корпуса возможно установить две или более платы РТК.21.69 для горячего резервирования блоков питания.Используется как полнофункциональная замена блоков питания РТК.21.52 и более ранних моделей. РТК.53.1 Блок питания "Транспорт 30х4" VoIP БП 512 Блок питания, разработанный для абонентского выноса емкостью от 32-х до 512-ти абонентов.
РТК.23.11 Источник бесперебойного электропитания (ИБЭП) от ~220В или от АКБ -48В. Напряжение выхода - 60В, мощность 150 Вт. Обеспечивает заряд и содержание АКБ, поддерживает режим "горячего резервирования". Имеет комплект автоматических защит и индикацию состояния. ИБЭП выполнен в виде платы, для установки в корпуса РТК.21.12, РТК.21.33, в миникрейт РТК.21.36 и индивидуальный корпус РТК.14.39 и занимает в них 1 слотоместо. Для обеспечения "горячего резервирования", можно установить несколько плат ИБЭП.
Обеспечивается гальваническая развязка между входными и выходными цепями питания.
Содержит встроенный защитный диод для подключения через разъём "Ввод-вывод -60В" к внешнему источнику постоянного напряжения от -36В до -72В.
При использовании 4-х аккумуляторов 12В, 26Ач обеспечит непрерывным резервированным питанием в течение 14 часов полностью укомплектованный крейт РТК.21.12, РТК.21.33РТК.21.76 Аккумуляторная батарея, 48В, емкость А*ч зависит от типа аккумуляторов, LiFePO4. АКБ-1. Обеспечивает непрерывную работу оборудования совместно с источниками бесперебойного электропитания платформы «Транспорт-30х» типа РТК.23.11 и РТК.21.71. в течение времени не менее 2-х часов после пропадания всех используемых для электропитания корпуса источников электроснабжения
РТК.21.77 Аккумуляторная батарея, 48В, емкость А*ч зависит от типа аккумуляторов, LiFePO4, два места в корпусе. АКБ-2. Обеспечивает непрерывную работу оборудования совместно с источниками бесперебойного электропитания платформы «Транспорт-30х» типа РТК.23.11 и РТК.21.71. в течение времени не менее 2-х часов после пропадания всех используемых для электропитания корпуса источников электроснабжения

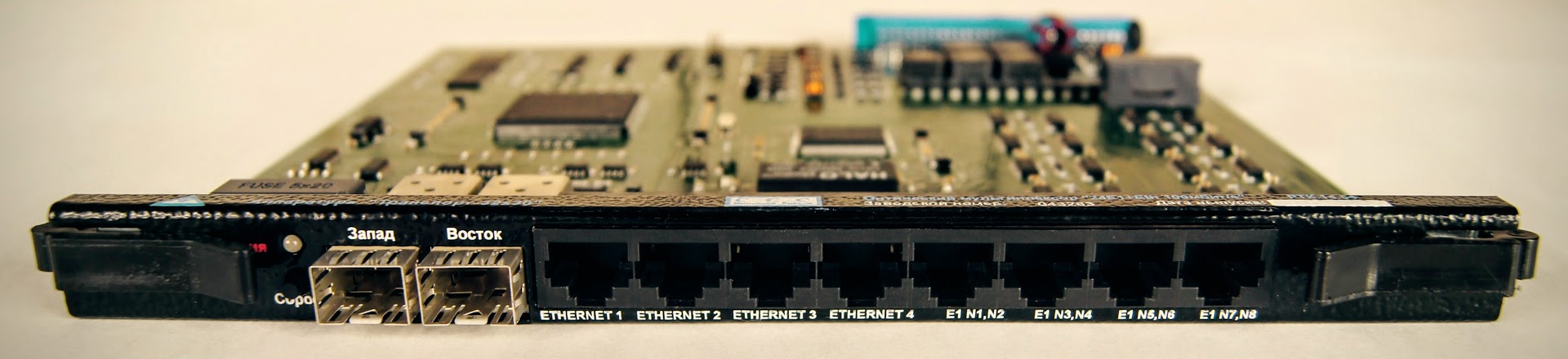

РТК.14.54 Полукомплект для передачи 24Е1+Ethernet 100 Мбит/с. Плата оптического стыка "Транспорт 32х30" для установки в крейт "Транспорт 30х4".
Может работать по кольцу с резервированием.
В качестве оптических интерфейсов используются 2 независимых оптических SFP-разъёма, работающих по 1-му или 2-м волокнам на скоростях 155 Мбит/с (STM-1).
На плате установлены 8 интерфейсов RJ-45 для подключения Е1, 3 интерфейса Ethernet 10/100, два интерфейса RS-232 и интерфейс аварийной станционной сигнализации.РТК.14.55 Полукомплект для передачи 24Е1+Ethernet 1Гбит/с. Плата оптического стыка для установки в крейт "Транспорт 30х4"или индивидуальный 19" корпус высотой 1,5U.
Может работать по кольцу с резервированием.
В качестве оптических интерфейсов используются 2 независимых оптических SFP-приёмопередатчика, работающих по 1-му или 2-м волокнам на скоростях 1,25 Гбит/с.
Обеспечивается выделение 8Е1, реализован Ethernet Swich 4x10/100/1000 Мбит/с.РТК.53.2 Плата, обслуживающая 32 абонентских комплекта (FxS) VOIP Содержит 32 абонентских комплекта (FxS). Разработана для использования в абонентских выносах построенных на базе гибкого мультиплексора «Транспорт-30х4» по Е1 (ISDN PRI), Ethernet, или Интернет емкостью от 32 до 512 абонентов.
Плата, обслуживающая восемь 3-х или 4-проводных исходящих СЛ аналоговых АТСПредназначена для организации 8 исходящих СЛ любой аналоговой АТС для связи в направлении от аналоговой АТС к цифровой АТС. Рекомендуем использовать для СЛ длиной порядка 500 м.
Плата, обслуживающая восемь 3-х или 4-проводных входящих СЛ аналоговых АТСПредназначена для организации 8 входящих СЛ любой аналоговой АТС для связи в направлении от цифровой АТС к аналоговой АТС. Рекомендуем использовать для СЛ длиной порядка 500м
Плата, обслуживающая 8 абонентских комплектов (FXS). Модификация 3Предназначена для организации: абонентских линий по трактам Е1, каналов прямых абонентов.Обеспечивает подключение 8 телефонных аппаратов. Выполняет функции аналогичные абонентским комплектам АТС. FхS. Встроенная самовосстанавливающаяся защита от попадания напряжения 220В,50Гц и высокого напряжения до 50 кВ.
Плата, обслуживающая 8 станционных комплектов (FXO). Модификация 1.Предназначена для организации абонентских линий по потокам Е1. Обеспечивает подключение к 8 абонентским линиям любых типов АТС. Выполняет функции аналогичные функциям телефонного аппарата. FXO
РТК.21.49 Плата передачи порта Ethernet 10/100TX по 1-му - 31-му каналу потока Е1 (скорость n*64 кбит/с, n=1..31). Модификация 1.Предназначена для передачи интерфейса Ethernet 10Tx/100Тx по потоку Е1. Скорость передачи n*64кБит/с, n=1..31. Поддерживает любые протоколы передачи пакетов Ethernet, в том числе расширенных (VLAN)
Плата, обслуживающая 6 канальных окончаний, каждое из которых поддерживает работу следующих интерфейсов: - абонентский комплект (FXS); - станционный комплект (FXO); - канал ТЧ 2проводный; - канал ТЧ 4проводный; - прямой телефон; - прямой телефон с поддержкой сигнализации 2100 Гц; - прямой телефон с индукторным вызовом (сигнализация 2100 Гц)
Предназначена для организации каналов с интерфейсами: - абонентский комплект (FXS); - станционный комплект (FXO); - канал ТЧ 2-проводный; - канал ТЧ 4-проводный; - прямой телефон; - прямой телефон с поддержкой сигнализации 2100 Гц; - прямой телефон с индукторным вызовом (сигнализация 2100 Гц). Выбор типа интерфейса каждого канала производится пользователем перемычками на плате.

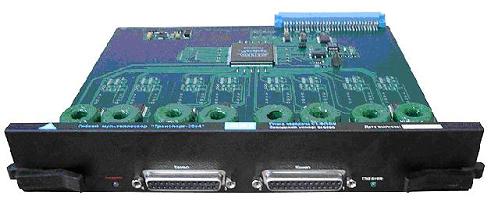

Плата канальных окончаний, содержащая 4 порта с интерфейсом передачи данных С1-ФЛ-БИПредназначена для транзита цифровых сигналов асинхронных данных через 4 независимых стыка С1-ФЛ-БИ со скоростями 2,4; 4,8; 9,6; 16; 32; 48 Кбит/с.
Обеспечивает возможность подключения к специальной аппаратуре, имеющей стык С1-И, который используется в основном на станциях космической связи и в шифровальной аппаратуре

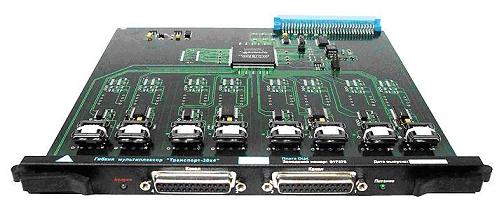

Плата канальных окончаний, содержащая 4 порта с интерфейсом передачи данных ОЦК (основной цифровой канал 64кБит/с)Предназначена для передачи данных на скорости 64кБит/с. Имеет интерфейс ОЦК по ГОСТ
Плата, обслуживающая 16 ключей и датчиков, гальванически развязанных, ключи на ток до 0.5А, напряжение до 72В; при обесточивании платы все контакты ключей разомкнуты; датчики с порогом срабатывания 5-12В, сопротивление 117кОм, максимальное напряжение 200В Плата обеспечивает передачу сигналов, получаемых с датчиков, на соответствующие ключи.
Имеется выбор одного из режимов работы при помощи переключателей на плате. В режиме прямой передачи сигналов датчиков, наличие сигнала на входе датчика вызывает замыкание соответствующего ключа.
В режиме инверсной передачи, наличие сигнала на входе датчика вызывает размыкание соответствующего ключа.
Плата, обслуживающая 16 ключей, гальванически развязанных, на ток до 0.5А, напряжение до 72В, при обесточивании платы все контакты ключей разомкнуты 16 ключей, которые работают на размыкание и замыкание позволяют воспроизводить удаленный потенциал линии на ближней стороне.
Плата, обслуживающая 16 датчиков, гальванически развязанных, порог срабатывания 5-12В, сопротивление 117кОм, максимальное напряжение 200В
16 датчиков обеспечивают контроль состояния до 16 устройств или линий на удаленной стороне. 16 датчиков измеряют напряжение линии.

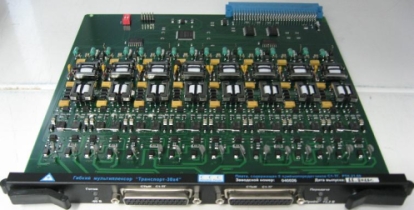

Плата содержащая 8 приемопередатчиков С1-ТГ
Предназначена для стыка с каналами телеграфных сетей (стык С1-ТГ)
РТК.21.60
Плата передачи данных, cодержащая 2 канальных окончанияПредназначена для обработки сигналов последовательных интерфейсов передачи данных:
RS-232(EIA-232)/V.24/V.28;
RS-422 (EIA-422)/V.11;
RS-485 (EIA-485)
RS-449 (EIA-449)/V.36;
RS-530 (EIA-530);
RS-530A (EIA-530A);
V.35;
X.21.
РТК.21.62 Плата, обслуживающая 8 канальных окончаний с одним из типов интерфейсов, выбираемым пользователем Предназначена для передачи по цифровым потокам Е1 :
4-проводных и 2-х проводных каналов ТЧ;
4-проводных каналов соединительных линий двухстороннего действия аналоговых АТС типа АТСК 50/200 и АТСК 100/2000 (E&M);
соединительных линий АДАСЭ;
организации канала связи между диспетчерским пультом командно-диспетчерского пункта (КДП) и радиостанцией передающего радиоцентра (ПРЦ), включая интерфейс для подключения диспетчерского пульта с «гарнитурой и тангентой», и интерфейс для подключения радиостанции, работающей в симплексном режиме по фантомным цепям (средним точкам линейных трансформаторов).

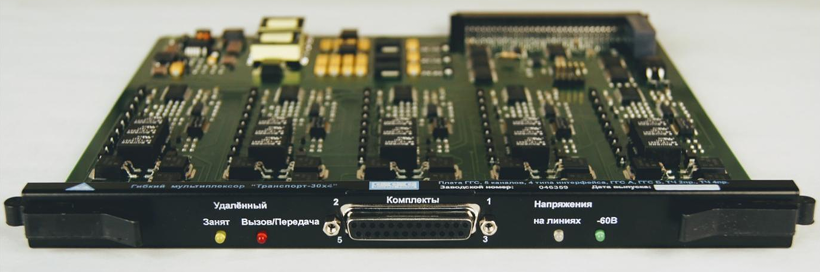

РТК.21.70 РТК.21.70 Плата каналов громкоговорящей связи и ТЧ Предназначена для организации работы каналов громкоговорящей связи (ГГС), функционирующим по 2-х проводной физической линии, с сопротивлением шлейфа до 300 Ом, каналу ТЧ 2-х проводному, с сигналами управления и взаимодействия (СУВ) передаваемыми по фантомной цепи.
Плата содержит 5 независимых каналов связи, с одним из интерфейсов, выбираемых пользователем: Интерфейс ГГС тип А («Орех») СУВ напряжения «+12В» «свободен», «земля» «занято», «-12В» «вызов/передача»; Интерфейс ГГС тип Б («Желудь»). СУВ напряжения «земля» «свободен», «от -24В до -60В» «вызов/передача»; канал ТЧ 2-х проводной; канал ТЧ 4-х проводной.
-
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут. -
Цены на Первичный гибкий мультиплексор Транспорт 30х4
Код заказаНазвание продукцииЦена без НДС, рублейРТК.21.12Крейт для стойки 19' с материнской платой аппаратуры гибкого мультиплексора Транспорт 30х4 и материнской платой аппаратуры ЦВОЛТ Транспорт 32х30

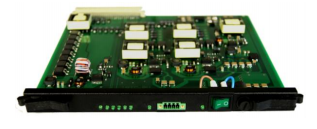

по запросуРТК.21.36Миникрейт для стойки 19', с материнской платой, 3U, 6 местпо запросуРТК.53.9 Миникрейт для стойки 19’’, 3U, с материнской платой гибкого мультиплексора и абонентского выноса АТС по запросу РТК.53.5 Крейт для стойки 19’’, с материнской платой гибкого мультиплексора, оптического мультиплексора, и абонентского выноса АТС по запросу РТК.21.65 Малоканальный крейт 19" по запросу РТК.21.75 Одноместный корпус с преобразователем напряжения по запросу РТК.21.74 Одноместный корпус по запросу РТК.21.64 СпецКрейт для установки 2-х независимых систем связи по запросу РТК.21.63 СпецКрейт для установки 2-х независимых систем связи по запросу РТК.21.71 Плата многофункционального блока питания по запросу РТК.53.1 Блок питания VoIP БП 512 по запросу РТК.21.69 Плата блока питания с генератором вызывного напряжения по запросу РТК.23.11 Плата источника бесперебойного электропитания (ИБЭП) от ~220В или от АКБ -48В. Напряжение выхода - 60В, мощность 150 Вт. по запросу РТК.53.14 Плата управления и ИКМ-трактов VoIP по запросу РТК.21.68 Плата управления и ИКМ-трактов, 4Е1 по запросу РТК.14.54 Плата полукомплекта для передачи 24Е1+Ethernet 100 Мбит/с по ВОЛС по запросу РТК.53.2 Плата, обслуживающая 32 абонентских комплекта (FxS) VOIP по запросу РТК.21.4Плата, обслуживающая восемь 3-х или 4-проводных исходящих СЛ аналоговых АТСпо запросуРТК.21.5Плата, обслуживающая восемь 3-х или 4-проводных входящих СЛ аналоговых АТСпо запросуРТК.21.32Плата, обслуживающая 8 абонентских комплектов (FXS). Модификация 3по запросуРТК.21.43Плата, обслуживающая 8 станционных комплектов (FXO). Модификация 1по запросуРТК.21.49 Плата передачи порта Ethernet 10/100TX по 1-му - 31-му каналу потока Е1 (скорость n*64 кбит/с, n=1..31). Модификация 1.по запросуРТК.21.62 Плата, обслуживающая 8 канальных окончаний с одним из типов интерфейсов, выбираемым пользователем по запросу РТК.21.50Плата, обслуживающая 6 канальных окончаний, каждое из которых поддерживает работу следующих интерфейсов: - абонентский комплект (FXS);- станционный комплект (FXO); - канал ТЧ 2-проводный; - канал ТЧ 4-проводный; - прямой телефон; - прямой телефон с поддержкой сигнализации 2100 Гц; - прямой телефон с индукторным вызовом (сигнализация 2100 Гц)
по запросуРТК.21.29Плата канальных окончаний, содержащая 4 порта с интерфейсом передачи данных С1-ФЛ-БИпо запросуРТК.21.30Плата канальных окончаний, содержащая 4 порта с интерфейсом передачи данных ОЦК (основной цифровой канал 64кБит/с)по запросуРТК.21.55Плата, обслуживающая 16 ключей и датчиков, гальванически развязанных, ключи на ток до 0.5А, напряжение до 72В; при обесточивании платы все контакты ключей разомкнуты; датчики с порогом срабатывания 5-12В, сопротивление 117кОм, максимальное напряжение 200В
по запросуРТК.21.57Плата, обслуживающая 16 ключей, гальванически развязанных, на ток до 0.5А, напряжение до 72В, при обесточивании платы все контакты ключей разомкнуты по запросуРТК.21.58Плата, обслуживающая 16 датчиков, гальванически развязанных, порог срабатывания 5-12В, сопротивление 117кОм, максимальное напряжение 200В по запросуРТК.21.59Плата содержащая 8 приемопередатчиков С1-ТГ
по запросуРТК.21.60 Плата передачи данных, cодержащая 2 канальных окончания по запросу РТК.21.70 Плата каналов громкоговорящей связи и ТЧ по запросу РТК.21.76 Аккумуляторная батарея, 48В, емкость А*ч зависит от типа аккумуляторов, LiFePO4. АКБ-1. по запросу РТК.21.77 Аккумуляторная батарея, 48В, емкость А*ч зависит от типа аккумуляторов, LiFePO4, два места в корпусе. АКБ-2.
.jpg){kind=small}
