Высокие технические параметры радиорелейных станций МИК -РЛ150М и МИК - РЛ400М в сочетании со свойствами низкочастотных диапазонов радиоволн предоставляют широкие возможности применения: строительство интервалов большой протяженности даже на полузакрытых трассах; эффективное развитие телекоммуникаций в удалённых и труднодоступных районах; телефонизация сельской местности; создание мобильных комплексов для оперативной организации радиосетей.
- Описание
- Технические характеристики
- Отзывы о товаре
- Задать вопрос
- Цены
-
Оборудование снято с производства.
Для подбора замены обратитесь, пожалуйста, в отдел продаж по телефону (495) 645-34-25 или отправьте онлайн-запрос
Технические параметры аппаратуры МИК-РЛ150М и МИК-РЛ400М в сочетании со свойствами низкочастотных диапазонов радиоволн предоставляют
широкие возможности применения:- организация интервалов большой протяженности;
- работа МИК-РЛ150М и МИК-РЛ400М на полузакрытых трассах;
- широкая диаграмма направленности позволяет использовать простые антенные опоры;
- применение в мобильных комплексах для оперативной организации радиосетей.
Малоканальная ЦРРС МИК-РЛ150М
.jpg)
Основные преимущества МИК-РЛ150М:
- до 6/12 направлений связи из одного узла;
- встроенное каналообразование, сменные блоки с цифровыми и аналоговыми интерфейсами;
- до 15 СЛ / АЛ или до 16 каналов ТЧв сочетании с каналами передачи данных;
- конфигурации 1+0 и 1+1 (каждый ППУ работает на свою антенну);
- автоматическое «тёплое» резервирование МИК-РЛ150М по критериям BER, уровня приёма и аппаратной аварии при работе стволов на одной паре частот;
- система телеуправления и телесигнализации (ТУ-ТС) РРЛ;
- входы/выходы для подключения внешних сигнальных датчиков и исполнительных устройств;
- встроенные средства управления МИК-РЛ150М, тестирования и контроля параметров;
- ПО «Мастер» для дистанционного мониторинга и управления сетью РРЛ.

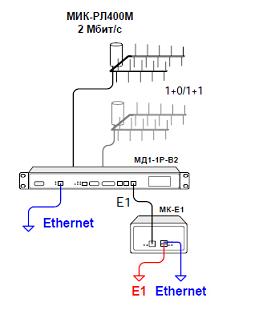

Малоканальная ЦРРС МИК-РЛ400М
.jpg)
Овновные преимущества МИК-РЛ400М:
- до 8 направлений связи из одного узла;
- встроенный дополнительный канал с интерфейсом RS-232 / 422 / 485;
- конфигурации МИК-РЛ400М по типу 1+0 и 1+1 (каждый ППу работает на свою антенну);
- автоматическое резервирование стволов по критериям BER, уровня приёма и аппаратной аварии;
- «тёплое» резервирование или «пространственное разнесение» при работе стволов МИК-РЛ400М на одной паре частот;
- «горячее» резервирование при работе стволов на разных парах частот;
- цифровой канал служебной связи с селективным вызовом;
- система телеуправления и телесигнализации (Ту-ТС) РРЛ;
- входы/выходы для подключения к МИК-РЛ400М внешних сигнальных датчиков и исполнительных устройств;
- встроенные средства управления, тестирования и контроля параметров;
- ПО «Мастер» для дистанционного мониторинга и управления сетью РРЛ.
----------------------------------------------------------------
"Русская Телефонная Компания" является авторизованным партнёром завода-изготовителя "Научно-производственная фирма "МИКРАН", г. Томск, по проектированию, поставке, монтажу, наладке и сервисному обслуживанию сетей связи на базе радиорелейного оборудования "МИКРАН". -
Технические характеристики Малоканальные ЦРРС МИК-РЛ150М и МИК-РЛ400М
Оборудование снято с производства.
Для подбора замены обратитесь, пожалуйста, в отдел продаж по телефону (495) 645-34-25 или отправьте онлайн-запрос
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦРРС МИК-РЛ400М И МИК-РЛ150МТип ЦРРС МИК-РЛ400М МИК-РЛ150М Рабочий диапазон частот, МГц 394 … 410 / 434 … 450 150,5 … 151,7 / 165,5 … 166,7 Дуплексный разнос, МГц 25,12 … 54,88 13,9 … 16,1 Минимальный разнос между соседни¬ми стволами, кГц 1860 200 / 100 Перестройка частоты программная, в пределах диапазона, шаг 5 кГц Скорость передачи, Кбит/с 2048 256 / 128 Типовая длина интервала, км 60 70 Конфигурация системы 1+0; 1+1 Вид модуляции QPSK Помехоустойчивое кодирование Витерби 3/4 Выходная мощность передатчика, Вт 1M64G7WDT 200KG7WDT – 256 кбит/с
100KG7WDT – 128 кбит/сКласс излучения 1M64G7WDT Нестабильность частоты ± 2 х 10 - 6 Чувствительность приёмника, дБм - 98 / - 95 при BER = 10 -3 / 10 - 6 - 101 / - 98 при BER = 10 -3 / 10 - 6 Полезная нагрузка E1 / Ethernet / E1+Ethernet (совместно с МК-Е1) 4-w E&M; 4-w 2BCK; 2-w FXO; 2-w FXS; RS-232/422/485; V.35; Ethernet-10BT Дополнительный канал (тип интерфейса) 9,6 кбит/с (RS-232/422/485) нет Служебная связь Цифровой канал с адресным вызовом (2-х проводное окончание) нет Контроль достоверности (BER) Процедура CRC Контроль исправности Световые индикаторы, ПО «Мастер» Контроль/управление внешними устройствами 8 входов / 8 выходов 4 входа / 4 выхода Мониторинг и управление ПО «Мастер» Длина кабеля ODU-iDU, м ≤ 1000 Электропитание оборудования - 39 … - 72 В Мощность потребления станции, не более, Вт 60 80 Антенное устройство 2-х Z / 2-х ЛПА / 4-х ЛПА 2-х ЛПА Коэффициент усиления антенны, дБи 14 / 14 / 17 11 Условия эксплуатации выносное оборудование - 50 … + 50 °С (- 55 … + 50 °С – опция) внутреннее оборудование +5 … +45 °С Масса оборудования, кг антенное устройство 10,5 / 5,5 / 14 5 приёмопередающее устройство 5 внутреннее оборудование 3 5
Состав оборудования
Оборудование снято с производства.
Для подбора замены обратитесь, пожалуйста, в отдел продаж по телефону (495) 645-34-25 или отправьте онлайн-запросКод заказа Название продукции Назначение Фотография МД1-2 Модуль доступа первого уровня МД1-2 Модуль доступа первого уровня МД1-2 применяется в аппаратуре МИК-РЛ150М, имеет встроенный мультиплексор и 8 слотов для установки интерфейс¬ных блоков.
Варианты интерфейсов:
-4-х проводные ТЛФ окончания 4-w E&M / 2ВСК;
-2-х проводные ТЛФ окончания FXO (АТС) или FXS (ТА);
-RS-232 (V.24/V.28); RS-422 (V.11); RS-485;
-V.35;
-Ethernet-10BT.
Блоки ТЛФ окончаний имеют варианты исполнения: 1-портовые PCM (64 кбит/с), 2-х портовые ADPCM (32 кбит/с), 2-х портовые LD-CELP (16 кбит/с).
Модуль МД1-2 выполнен в корпусе «Евромеханика» 19” высотой 2U.
МД1-1Р-В2 Модуль доступа МД1-1Р-В2 Модуль доступа МД1-1Р-В2, применяемый в аппаратуре МИК-РЛ400М, имеет встроенный канал служебной связи с селективным вызовом (2-х проводное окончание) и дополнительный канал передачи данных 9,6 кбит/с.
Модуль доступа МД1-1Р-В2 имеет модульную конструкцию и позволяет устанавливать дополнительные блоки:
-блок интерфейса Ethernet для основного цифрового потока;
-блок асинхронного интерфейса RS-232/422/485 для дополнительного канала;
-блок сопряжения с системой Ту-ТС модулей доступа МД1-1.
Модуль МД1-1Р-В2 выполнен в корпусе «Евромеханика» 19” высотой 1U.
МК-Е1 Мультиплексор-компрессор МК-Е1 Мультиплексор-компрессор МК-Е1 применяется для передачи в потоке Е1 комбинированного трафика TDM+iP и обеспечивает оптимизацию пропускной способности за счёт компрессии голосового трафика в канальных интервалах потока E1 с одновременным мультиплексированием (инкапсуляцией) данных Ethernet.
Степень компрессии голосового трафика выбирается из ряда 16/24/32/40 кбит/с. Скорость передачи данных Ethernet задаётся пользователем в диапазоне 24…1984 кбит/с в зависимости от числа канальных интервалов и степени сжатия голосового трафика, «0» КИ передаётся без компрессии, вариант использования «16» КИ задаётся пользователем.
Мультиплексор МК-Е1 выполнен в компактном корпусе настольного исполнения.
.JPG "Мультиплексор-компресор")
- Антенные устройства Антенные устройства аппаратуры МИК-РЛ150М и МИК-РЛ400М выполняются в виде синфазных решёток на основе логопериодических или «Z»-образных излучателей.
ППУ Приёмопередающие устройства (ППУ) Приёмопередающие устройства (ППУ) аппаратуры МИК-РЛ150М и МИК-РЛ400М устанавливаются в непосредственной близости от антенны.
Соединение ППУ с модулем доступа обеспечивает один симметричный кабель, по которому передаются цифровые потоки, сигналы телеметрии и подается питание.
-
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут. -
Цены на Малоканальные ЦРРС МИК-РЛ150М и МИК-РЛ400М
Оборудование снято с производства.
Для подбора замены обратитесь, пожалуйста, в отдел продаж по телефону (495) 645-34-25 или отправьте онлайн-запросНаименование Обозначение по ГОСТ2.201-80 Цена без НДС, руб. МИК-РЛ150М (128/256 Кбит/с) Устройства антенные Антенное устройство 150 МГц, 11 дБи (2хЛПА) тип III (р) шт. АРЛ147И2У11 по запросу
Антенное устройство 150 МГц, 11 дБи (2хZ-обр) тип III (р) шт. АРЗ147И2У11 по запросу
Активное оборудование Приемо-передатчик 150 МГц 1 Вт (30 dBm) 256 кБит/с (НВ) шт. ЖНКЮ.464411.006-12 по запросу
Приемо-передатчик 150 МГц 1 Вт (30 dBm) 256 кБит/с (ВН) шт. ЖНКЮ.464411.006-22 по запросу
Приёмо-передатчик 150 МГц 1 Вт (30 dBm) 128 кБит/с (НВ) шт. ЖНКЮ.464411.006-11 по запросу
Приёмо-передатчик 150 МГц 1 Вт (30 dBm) 128 кБит/с (ВН) шт. ЖНКЮ.464411.006-21 по запросу
МД1-2-В256 Модуль доступа первого уровня 256 кБит/с шт. ЖНКЮ.465624.005 по запросу
МД1-2-В128 Модуль доступа первого уровня 128 кБит/с шт. ЖНКЮ.465624.005-01 по запросу
УПИ-2 Асинхронное окончание данных с интерфейсами V.24/V.28; V.10; V.11 шт. ЖНКЮ.465624.003 по запросу
ПД-35 Синхронное окончание данных с интерфейсом V.35 64 кбит/с шт. ЖНКЮ.465624.009 по запросу
ПД-8023 Адаптер Ethernet (до 256 Кбит/с) шт. ЖНКЮ.465614.001 по запросу
Т64-4 4х пров. ТФ окончание; PCM - 64 кБит/с, сигнализация E&M/2BCK шт. ЖНКЮ.465112.002 по запросу
Т64-2АТС 2х пров. станционное окончание; PCM - 64 кБит/с, FXO шт. ЖНКЮ.465112.010 по запросу
Т64-2ТФ 2х пров. абонентское окончание; PCM - 64 кБит/с, FXS шт. ЖНКЮ.465112.001 по запросу
Т32-4 два 4х пров. ТФ окончания; ADPCM - 32 кБит/с, сигнализация E&M/2BCK шт. ЖНКЮ.465112.004 по запросу
Т32-2АТС два 2х пров. станционных окончания; ADPCM - 32 кБит/с, FXO шт. ЖНКЮ.465112.011 по запросу
Т32-2ТФ два 2х пров. абонентских окончания; ADPCM - 32 кБит/с, FXS шт. ЖНКЮ.465112.003-02 по запросу
Т16-4 два 4х пров. ТФ окончания; LD-CELP -16 кБит/с, сигнализация E&M/2BCK шт. ЖНКЮ.465112.006 по запросу
Т16-2АТС два 2х пров. станционных окончания; LD-CELP -16 кБит/с, FXO шт. ЖНКЮ.465112.012 по запросу
Т16-2ТФ два 2х пров. абонентских окончания; LD-CELP -16 кБит/с, FXS шт. ЖНКЮ.465112.005 по запросу
ПТ-ТЧ Плата транзитная 64 кбит/с (для ПРС) шт. ЖНКЮ.465624.008 по запросу
Ringer-60 (Источник станционного питания АЛ) шт. по запросу Дополнительное оборудование Кабель ВЧ, III(в)-III(в), 1 м м ЖНКЮ.685661.053 по запросу ФРП-В Фильтр радиопомех ODU (до 8 Мбит/с) шт. ЖНКЮ.468822.001-01 по запросу УЗИП-1 Устройство защиты от импульсных помех (на 1 ствол) шт. ЖНКЮ.468243.004 по запросу Профиль 19" DIN шт. по запросу Принадлежности Кабель снижения КСПП 1х4х1.2 м по запросу
