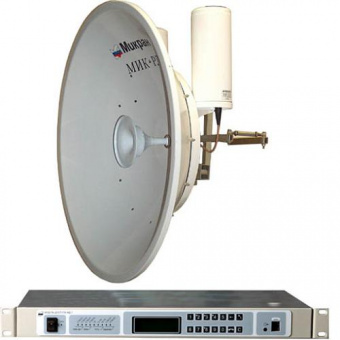

МИК-РЛ7...18Р - среднескоростные ЦРРС предназначены для передачи 18 потоков Е1 и каналов Ethernet и предоставляют пользователю оптимальное сочетание скорости передачи (до 37 Мбит/с), высокой энергетики радиолинии и широкого набора функциональных возможностей для построения внутризоновых, местных и технологических линий связи.
- Описание
- Технические характеристики
- Отзывы о товаре
- Задать вопрос
- Цены
-
Оборудование снято с производства.
Для подбора замены обратитесь, пожалуйста, в отдел продаж
по телефону (495) 645-34-25 или отправьте онлайн-запросСреднескоростные ЦРРС МИК-РЛ7…18Р предоставляют пользователю оптимальное сочетание скорости передачи (до 37 Мбит/с), высокой энергетики радиолинии и широкого набора функциональных возможностей для построения внутризоновых, местных и технологических линий связи.
Модельный ряд и частотные диапазоны, ГГц: МИК-РЛ7/8/11Р/13Р/15Р/18Р
Функциональные возможности МИК-РЛ7…18Р
• высокая пропускная способность способность (до 18Е1);
• возможность передачи интегрированного TDM и Ethernet трафика;
• встроенный Switch с с функцией приоритизации трафика;
• работа стволов в режиме «горячего» резерва 1+1;
• наличие низкоскоростных каналов для передачи телеметрической информации;
• выделенный канал для служебной связи;
• программная система телеуправления и телесигнализации МИК-РЛ

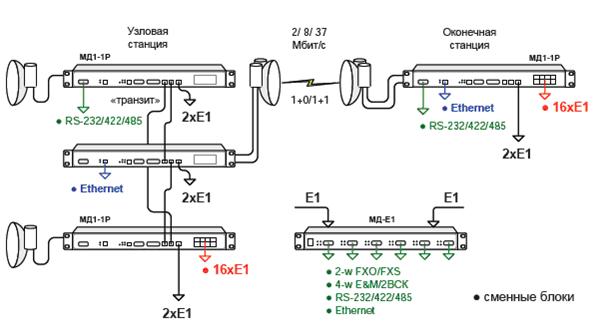

Вариант организации связи на ЦРРС МИК-РЛ7...18Р
Управление
ЦРРС МИК-РЛ управляется с помощью ПО «Мастер», которое предоставляет администратору широчайшие возможности для тестирования станций, их контроля, сбора телеметрической информации о состоянии всех станций сети, контроля параметров всех устройств, входящих и поддерживающих работу в системе управления.
Конфигурация сети отображается на дисплее в графическим виде и совмещена с картой местности.Сертификат: № ОС-3-РРС-0955 до 21.08.2018 г
----------------------------------------------------------------
_
"Русская Телефонная Компания" является авторизованным партнёром завода-изготовителя "Научно-производственная фирма "МИКРАН", г. Томск, по проектированию, поставке, монтажу, наладке и сервисному обслуживанию сетей связи на базе радиорелейного оборудования "МИКРАН". -
Технические характеристики МИК-РЛ7 ... 18Р - среднескоростные ЦРРС PDH
Оборудование снято с производства.
Для подбора замены обратитесь, пожалуйста, в отдел продаж
по телефону (495) 645-34-25 или отправьте онлайн-запросТехнические характеристики ЦРРС МИК-РЛ7…18Р
Тип РРС МИК-РЛ МИК-РЛ7 МИК-РЛ8 МИК-РЛ11Р МИК-РЛ13Р МИК-РЛ15Р МИК-РЛ18Р Частотные планы Диапазон частот, ГГц 7,25-7.55 7,9-8,4 10,7-11,7 12,75-13,25 14,5-15,35 17,7-19,7 Рекомендация ITU-R F.385 F.386 F.387 F.497 F.636 F.595 Дуплексный разнос, МГц 161 266 530 266 420 1010 Число поддиапазонов 5(н)+5(в) 3(н)+3(в) 2(н)+2(в) 3(н)+3(в) 2(н)+2(в) 3(н)+3(в) Ширина поддиапазона, МГц 28 90 240 90 240 520 Разнос каналов, МГц 2 Мбит/с 1,75 2,5 1,75 8 Мбит/с 7 10 7 37 Мбит/с 28 40 28 27,5 Перестройка частоты программная, в пределах поддиапазона, шаг 500 кГц Нестабильность частоты ± 5 х 10 - 6 Передатчик Вид модуляции QPSK Класс излучения 2 Мбит/с 2M00G7WDT 8 Мбит/с 5M00G7WDT 37 Мбит/с 20M00G7WDT Побочные излучения, дБм -60 Выходная мощность, дБм, в исполнении ППУ(Гарант./Тип./Макс.) М30 28 / 29 / 30 - М27 25 / 26 / 27 - М20 - 19 / 20 / 21 Регулировка мощности 0…- 10 дБ, с шагом 1 дБ Чувствительность приёмника, дБм, при BER = 10 - 3 / 10 – 6 2 Мбит/с -94/-91 8 Мбит/с -88/-85 -86/-83 37 Мбит/с -83/-80 -81/-78 Максимально допустимый уровень сигнала на входе приемника, дБм -43 (Кош ≤ 10-10)
-33 (Кош ≤ 10-6)
-30 (Кош ≤ 10-3)Допустимый уровень интерференции, дБ 23 (совмещенный канал) 0 (соседний канал) Функциональные возможности Тип нижнего оборудования (IDU) МД1-1Р Конфигурация системы 1+0; 1+1; 2+0 Автоматическое резервирование / количество частот / критерии переключения «Горячее» / 2 пары частот / BER, Pвх, LOS, AiS, HW-alarm;
«Теплое» / 1 пара частот / BER, Pвх, LOS, AiS, HW-alarm;
«Пространственный разнос» / 1 пара частот / BER, Pвх, LOS, AiS, HW-alarmПолезная нагрузка при скорости основного потока 2 Мбит/с E1, Ethernet / E1+Ethernet (совместно с МК-Е1) 8 Мбит/с N×E1+ Ethernet (N=0,1..4) 37 Мбит/с N×E1+Ethernet (N=0,1..18) Доп. каналы (интерфейсы) при скорости основного потока 2 Мбит/с 9,6 кбит/с (RS-232/422/485) 8 Мбит/с 64 кбит/с (RS-232/422/485) 37 Мбит/с 64 кбит/с (RS-232/422/485) Контроль внешних устройств 8 входов / 8 выходов Служебная связь Цифровой канал с адресным вызовом (2-х проводное окончание) Контроль достоверности (BER) Процедура CRC Контроль исправности Световые индикаторы, ПО «Мастер» Мониторинг и управление ПО «Мастер» Кабель снижения максимальная длина, м при скорости 2 Мбит/с 1000 8 Мбит/с 800 37 Мбит/с 300
Условия окружающей среды Выносное оборудование (ODU) Внутреннее оборудование (IDU) Температура рабочая -55°С…+50°С +5°С…+45°С Температура включения -50°С…+50°С +5°С…+45°С Относительная влажность воздуха 98% при +25°С 80% при +25°С Атмосферное давление 6 х 104 Па (450 мм рт.ст.) Электропитание Напряжение питания, В -39…-72 (питание по кабелю снижения от IDU) -39…-72 Потребляемая мощность, Вт < 20 Вт < 10 Вт Механические характеристики Габариты, мм ∅150 х 370 480х44х240 (19", 1U) Масса, кг < 5 < 3 Состав оборудования
Оборудование снято с производства.
Для подбора замены обратитесь, пожалуйста, в отдел продаж
по телефону (495) 645-34-25 или отправьте онлайн-запросВ состав полукомплекта радиорелейной станции МИК-РЛ7/8/11Р/13Р/15Р/18Р входят следующие основные модули:
- антенное устройство диаметром 0,6м; 1м; 1,8м;
- приёмопередающее устройства (1 или 2)
- модуль доступа МД1-1Р, в который могут быть установлены блоки БИ-16Е1 (интерфейсы 16хЕ1), БИ-Eth (интерфейс Ethernet), БИ-RS-232 (асинхронный интерфейс дополнительного канала RS-232/422/485), БС-02 (для сопряжения с системой ТУ-ТС модулей доступа МД1-1).
Кроме модуля доступа МД1-1Р, в состав полукомплекта ЦРРС МИК-РЛ7...18Р могут входить следующие модули:
Код заказа Название продукции Назначение Фотография МД1-1P Универсальный модуль доступа МД1-1P Универсальный модуль доступа МД1-1P разработан для перспективной замены модулей доступа МД1-1 и МД2-1. Основное преимущество модуля МД1-1Р – встроенный мультиплексор с технологией прямого однократного мультиплексирования, что позволяет в полосе 28 МГц (эквивалентной скорости 34 Мбит/с в обычных системах) увеличить полезную нагрузку до 18-ти потоков Е1. Встроенный коммутатор обеспечивает ввод/вывод и транзит потоков Е1 между радиоканалом и двумя транзитными портами.
Конструктивно модуль МД1-1Р выполнен в корпусе «Евромеханика» 19” высотой 1U.
МД-Е1 Модуль доступа МД-Е1 Модуль доступа МД-Е1 разработан для осуществления ввода/вывода каналов тональной частоты (64 кБит/с) в стандартный поток Е1 плезиохронной иерархии и использования их для передачи данных между канальными окончаниями. Может использоваться как самостоятельно так и в составе с модулем МД1-1Р (как замена модулю доступа дополнительных каналов МД-ДК-1).
Конструктивно модуль МД1-Е1 выполнен в корпусе «Евромеханика» 19” высотой 1U.
МД1-1 Модуль доступа первого уровня МД1-1 Модуль доступа первого уровня МД1-1 предназначен для работы в составе РРС 1-го уровня. В зависимости от варианта исполнения модуль МД1-1 позволяет организовать в основном потоке передачу сигнала Е1; Е2; Е3 или трафика Ethernet с соответствующей скоростью, интерфейс основного цифрового потока - G.703 или Ethernet-10/100BT.
Модуль выполнен в корпусе <Евромеханика> 19" высотой 1U.
Модуль доступа МД1-1 имеет расширенный набор функциональных возможностей.
МД2-1 Модуль доступа второго уровня МД2-1 Модуль доступа второго уровня МД2-1 предназначен для работы в составе РРС 2-го уровня.
Конструктивное исполнение - корпус «Евромеханика» 19" высотой 1U.Модуль обеспечивает локальное управление и контроль параметров станции и имеет типовой набор сервисных функций.
МД-ДК-1 Модуль доступа дополнительных каналов МД-ДК-1 Модуль доступа дополнительных каналов МД-ДК-1 предназначен для работы совместно с модулем МД1-1 (при скоростях 8 Мбит/с или 34 Мбит/с), он выполняет ввод/вывод шести дополнительных каналов по 64 Кбит/с каждый или их транзит между двумя направлениями связи.
-
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут. -
Цены на МИК-РЛ7 ... 18Р - среднескоростные ЦРРС PDH
Оборудование снято с производства.
Для подбора замены обратитесь, пожалуйста, в отдел продаж
по телефону (495) 645-34-25 или отправьте онлайн-запросНаименование Обозначение по ГОСТ2.201-80 Цена без НДС руб. ЦРРС диапазонов 7...18 ГГц Антенные устройства диапазонов 4...15 ГГц УА18-4 Устройство антенное Ø 1,8 м, 3,7-4,2 ГГц, 34 дБ шт. ЖНКЮ.464655.045-хх по запросу
УА18-5 Устройство антенное Ø 1,8 м, 4,4-5,0 ГГц, 36 дБ шт. ЖНКЮ.464655.055-хх по запросу УА10-6 Устройство антенное Ø 1,0 м, 5,925-6,425 ГГц, 31 дБ шт. ЖНКЮ.464655.064-хх по запросу
УА18-6 Устройство антенное Ø 1,8 м, 5,925-6,425 ГГц, 37 дБ шт. ЖНКЮ.464655.065-хх по запросу
УА10-6 Устройство антенное Ø 1,0 м, 5,925-6,425 ГГц, 31 дБ шт. ЖНКЮ.464655.064-хх по запросу
УА18-6 Устройство антенное Ø 1,8 м, 5,925-6,425 ГГц, 37 дБ шт. ЖНКЮ.464655.065-хх по запросу
УА06-7 Устройство антенное Ø 0,6 м, 7,25-7,55 ГГц, 31 дБ шт. ЖНКЮ.464655.202-хх по запросу
УА10-7 Устройство антенное Ø 1,0 м, 7,25-7,55 ГГц, 35 дБ шт. ЖНКЮ.464655.204-хх по запросу
УА18-7 Устройство антенное Ø 1,8 м, 7,25-7,55 ГГц, 40 дБ шт. ЖНКЮ.464655.205-хх по запросу
УА18-8 Устройство антенное Ø 1,8 м, 7,9-8,4 ГГц, 41 дБ шт. ЖНКЮ.464655.305-хх по запросу
УА06-11 Устройство антенное Ø 0,6 м, 10,7-11,7 ГГц, 34 дБ шт. ЖНКЮ.464655.402-хх по запросу
УА10-11 Устройство антенное Ø 1,0 м, 10,7-11,7 ГГц, 39 дБ шт. ЖНКЮ.464655.404-хх по запросу
УА18-11 Устройство антенное Ø 1,8 м, 10,7-11,7 ГГц, 44 дБ шт. ЖНКЮ.464655.405-хх по запросу
УА06-13 Устройство антенное Ø 0,6 м, 12,75-13,25 ГГц, 35 дБ шт. ЖНКЮ.464655.502-хх по запросу
УА10-13 Устройство антенное Ø 1,0 м, 12,75-13,25 ГГц, 40 дБ шт. ЖНКЮ.464655.504-хх по запросу
УА18-13 Устройство антенное Ø 1,8 м, 12,75-13,25 ГГц, 45 дБ шт. ЖНКЮ.464655.505-хх по запросу
УА06-15 Устройство антенное Ø 0,6 м, 14,4-15,35 ГГц, 36 дБ шт. ЖНКЮ.464655.602-хх по запросу
УА10-15 Устройство антенное Ø 1,0 м, 14,4-15,35 ГГц, 41 дБ шт. ЖНКЮ.464655.604-хх по запросу
УА18-15 Устройство антенное Ø 1,8 м, 14,4-15,35 ГГц, 46 дБ шт. ЖНКЮ.464655.605-хх по запросу
Радомы на антенну Радом жёсткий для антенны Ø 0,6 м шт. ЖНКЮ.301264.003 по запросу
Радом жёсткий для антенны Ø 1,0 м шт. ЖНКЮ.301264.004 по запросу
Радом жёсткий для антены Ø 1,8 м шт. ЖНКЮ.301251.013 по запросу
МИК-РЛ7...15Р (PDH/Ethernet, 2...37Мбит/с) Приёмопередающие устройства
Приёмо-передатчик 7,25-7,55 ГГц 0,5-1,0 Вт (27-30 dBm) 37 Мбит/с шт. ЖНКЮ.464422.205-Х7 по запросу
Приёмо-передатчик 7,9-8,4 ГГц 0,5-1,0 Вт (27-30 dBm), 37 Мбит/с шт. ЖНКЮ.464422.305-Х7 по запросу
Приёмо-передатчик 10,7-11,7 ГГц 0,5 Вт (27 dBm), 37 Мбит/с шт. ЖНКЮ.464422.405-Х7 по запросу
Приёмо-передатчик 12,75-13,25 ГГц 0,5 Вт (27 dBm), 37 Мбит/с шт. ЖНКЮ.464422.505-Х7 по запросу
Приёмо-передатчик 14,4-15,35 ГГц 0,1 Вт (20 dBm), 37 Мбит/с шт. ЖНКЮ.464422.604-Х7 по запросу
Модули доступа МД1-1Р МД1-1Р-В37 Модуль доступа первого уровня 37 мбит/с шт. ЖНКЮ.465624.010 по запросу
БИ-16Е1 Блок интерфейса 16хЕ1 шт. ЖНКЮ.468152.022 по запросу
БИ-Eth Блок интерфейса Ethernet шт. ЖНКЮ.468152.021 по запросу
БИ-RS-232 Блок последовательного интерфейса шт. ЖНКЮ.468152.020 по запросу
БС-02 Блок сопряжения шт. ЖНКЮ.468353.011 по запросу
Мультиплексорное оборудование Первичные и специализированные мультиплексоры
МК-Е1 Мультиплексор-компрессор шт. ЖНКЮ.465651.005 по запросу
МД-Е1 Модуль доступа шт. ЖНКЮ.465653.001 по запросу
Блоки интерфейсов для МД-Е1 УПИ-31 Универсальный последовательный интерфейс, 1 порт шт. ЖНКЮ.465624.016 по запросу
УПИ-32 Универсальный последовательный интерфейс, 2 порта шт. ЖНКЮ.465624.017 по запросу
ПД-Т-41 4х-проводное окончание шт. ЖНКЮ.465412.001 по запросу
ПД-Т-21ТФ 2х-проводное абонентское окончание шт. ЖНКЮ.465412.002 по запросу
ПД-Т-21АТС 2х-проводное станционное окончание шт. ЖНКЮ.465412.003 по запросу
КС-02 Интерфейс конференц-связи шт. ЖНКЮ.465129.001 по запросу
ПД-А-8023 Ethernet адаптер (10/100 Base-T, скорость до 6х64 Кбит/с) шт. ЖНКЮ.468152.008 по запросу
Конвертеры оптические
Конвертор оптический КО-02 шт. ЖНКЮ.468152.034 по запросу
Конвертор оптический КО-01 (1 канал) шт. ЖНКЮ.468152.033 по запросу
Конвертор оптический КО-01 (2 канала) шт. ЖНКЮ.468152.033-01 по запросу
ЛСО-ММ Линия снижения оптическая ММ шт. ЖНКЮ.468353.010-01 по запросу
Кабель оптический ММ (в составе ЛСО-ММ) м по запросу
Кабель электрический (питания ППУ) 2х2,5 мм² м по запросу
Дополнительное оборудование
ФРП-В Фильтр радиопомех ODU (37 мбит/с) шт. ЖНКЮ.468822.001 по запросу
УЗИП-1 Устройство защиты от импульсных помех шт. ЖНКЮ.468243.004 по запросу
Профиль 19" DIN шт. по запросу
Принадлежности Выносное контрольное устройство (тестер ППУ) шт. ЖНКЮ.468261.001 по запросу
Кабель снижения КСПП 1х4х1.2 м по запросу
