Оптические мультиплексоры (транковые IP-шлюзы) ToPGATE предназначены для совместной передачи от 1 до 24 потоков Е1 (G.703, G.704) и пакетов Ethernet через пакетную сеть передачи данных. При этом можно использовать сеть, построенную на основе самих мультиплексоров, или уже имеющуюся IP-сеть. Для передачи потоков Е1 используется технология TDMoIP.
- Описание
- Технические характеристики
- Отзывы о товаре
- Задать вопрос
- Цены
-
Оптические мультиплексоры ToPGATE предназначены для совместной передачи от 1 до 24 потоков Е1 (G.703, G.704) и пакетов Ethernet через сеть передачи данных.
При этом можно использовать сеть, построенную на основе самих мультиплексоров, или уже имеющуюся IP-сеть. Для передачи потоков Е1 используется технология TDMoIP.Оборудование хорошо подходит для межстанционной связи между АТС, передачи голоса в сетях Ethernet/IP/MPLS, использования в территориально-распределенных корпоративных сетях.

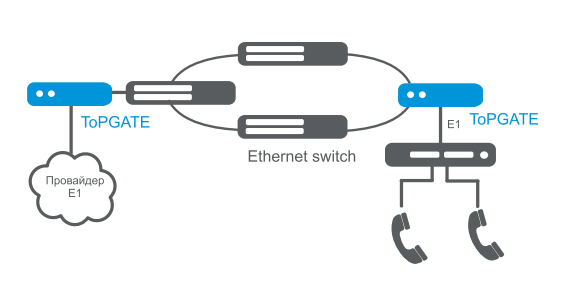

Схема передачи потоков Е1 мультиплексорами ToPGATE по IP-сетиTDMoIP -мультиплексоры содержат встроенный полнофункциональный управляемый коммутатор Gigabit Ethernet уровня 2+ , с независимой настройкой параметров каждого из интерфейсов, автоматическим выбором режима MDI/MDI-X, дуплекса и скорости работы. Коммутатор обеспечивает пакетам, несущим Е1 потоки, абсолютный приоритет над другими данными, гарантируя надежность и своевременность передачи Е1 потоков через пакетную сеть.Два оптоволоконных выходных интерфейса на основе SFP-модулей позволяют перекрывать расстояния до 120 км по оптоволокну.Поставляются следующие модели мультиплексоров ToPGATE:
Модель Е1 100Base-TX 1000Base-TX SFP ToPGATE-4Е1-2F 4 2; 4 - 2 ToPGATE-4Е1-2FG 4 - 2; 4 2 ToPGATE-8Е1-2F 8 2; 4 - 2 ToPGATE-8Е1-2FG 8 - 2; 4 2 ToPGATE-16 Е1-2F 16 2 - 2 ToPGATE-16 Е1-2FG 16 - 2 2 ToPGATE-24Е1-2F 24 2 - 2 ToPGATE-24Е1-2FG 24 - 2 2 ToPGATE-64Е1 64 - 2 2 ToPGATE-128Е1 128 - 2 2 Стоимость модификаций ToPGATE указана на странице Цены >>>
Невысокая стоимость мультиплексоров позволяет строить надежные, качественные и экономически эффективные решения передачи данных и потоков Е1, как при построении новых сетей, так и при модернизации уже имеющихся.Общие технические характеристики ToPGATE
Характеристика Параметр Абонентские интерфейсы Е1 Интерфейс Симметричный 120 Ом Электрический разъем RJ-45 Скорость передачи 2,048 Мбит/с Линейный код HDB-3 Фреймовая структура Без контроля или G.704 Джиттер В соответствии с G.823 Синхронизация От любого из источников или внутренняя Задержка передачи из конца в конец От 2.5 мс, настраиваемая Протоколы пакетной инкапсуляции TDMoP (UDP порт 41000) Компенсация PDV 0-800 мс (конфигурируется) Абонентские интерфейсы Ethernet Тип Auto-negotiating 10/100 Мбит/c Auto MDI/MDI-X или 10/100/1000 Мбит/c RJ45 Поддержка стандартов IEEE 802.3, 802.3u, 10 BaseT, 100BaseTX, 1000BaseT Скорость передачи 100 Мбит/c; 1 Гбит/с (разделяется с потоками Е1) Ограничение полосы пропускания с шагом 64кбит/с, конфигурируется для каждого из интерфейсов VLAN метки и поддержка QoS 802.1p, 802.1q Оптические интерфейсы Количество 0/1/2 Совместимость IEEE802.3 100Base-BX, 1000Base-X Среда передачи Одномодовый оптоволоконный кабель SMF 9/125, G.652 Оптический разъем SC Мощность передатчика Не менее -12 дБм, по заказу - 0 дБм Входной диапазон приемника От 0 до -32 дБм Длина волны 1310/1550 нм Индикация и управление Локальная индикация Светодиодные индикаторы состояния интерфейсов, по 2 на интерфейс Локальное управление Порт RS232 115 кбит/c, ANSI терминал Удаленное управление Команды Telnet, меню, SNMP v1, HTTP Ограничение удаленного доступа По паролю и списку разрешённых IP-адресов Журнал событий До 2730 событий Управление
Осуществляется локально через порт miniUSB и удаленно через IP сеть, по интерфейсу Ethernet.Электропитание
Электропитание мультиплексоров ToPGATE осуществляется от источника постоянного тока напряжением 36..72В (-18…-72В по заказу) или от сети 220В переменного тока. При подключении обоих источников пропадание одного из напряжений не влияет на работу мультиплексора. Разъемы электропитания расположены на задней панели мультиплексора.
Потребляемая мощность от 4 до 10 Вт, взависимости от модификации.Конструкция
Мультиплексоры ToPGATE выполнены в металлическом корпусе с возможностью крепления в 19" стойку. На передней панели мультиплексоров расположены разъемы SC оптических агрегатных интерфейсов, разъемы RJ-45 абонентских интерфейсов Ethernet, разъемы RJ-45 абонентских Е1 интерфейсов и индикаторы.Гарантия: 12 месяцев
Сертификат: ОС-1-СП-1354 до 15.04.2018
-

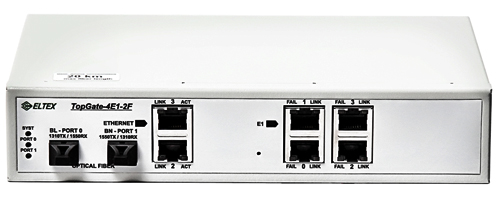

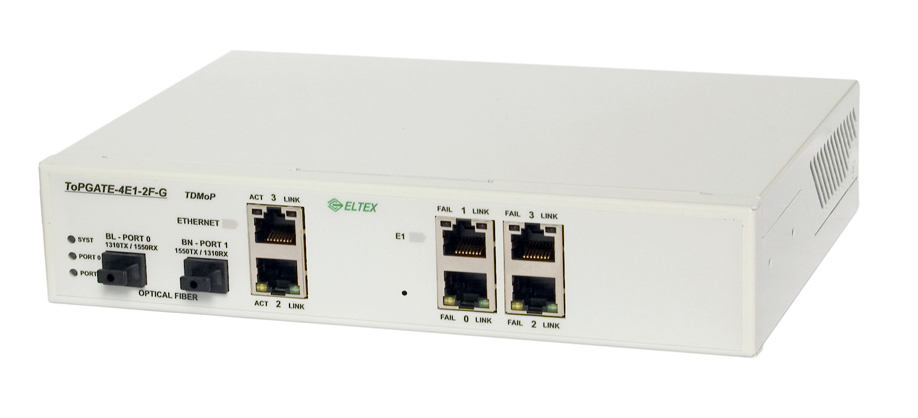

ToPGATE-4E1-2FG
Мультиплексоры ToPGATE-4E1-2FG и ToPGATE-4E1-2F предназначены для передачи 4 потоков Е1 (G.703, G.704) и пакетов Ethernet через пакетную сеть передачи данных.
Состав интерфейсов:
Модель Е1 100Base-TX 1000Base-TX SFP ToPGATE-4Е1-2F 4 2;4 - 2 ToPGATE-4Е1-2FG 4 - 2;4 2 Полные технические характеристики
Электропитание:
- - 36..72В постоянного тока
- ~220В переменного тока
Потребляемая мощность: до 6 Вт
Размеры : 215х150х44 мм
Вес: 550 гВ комплект поставки мультиплексора ToPGATE-4Е1-2F(G) входят:
– комплект крепления;
– адаптер питания AC 220V в DC 48V;
– USB-кабель;
– руководство по эксплуатации.Гарантия: 12 месяцев
Сертификат: ОС-1-СП-1354 до 15.04.2018

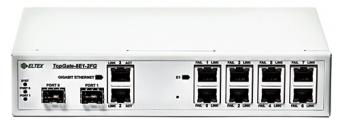

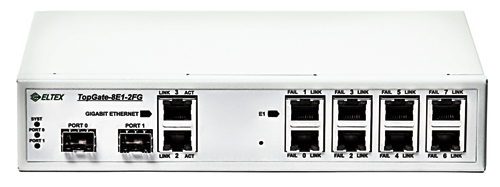

ToPGATE-8E1-2FG
ToPGATE-8E1-2F и ToPGATE-8E1-2FG - мультиплексоры для передачи 8 потоков Е1 (G.703, G.704) через IP-сеть по интерфейсам 100Base-X и 1000Base-X соответственно.
Состав интерфейсов ToPGATE-8Е1-2F(G)Модель Е1 100Base-TX 1000Base-TX SFP ToPGATE-8Е1-2F 8 2;4 - 2 ToPGATE-8Е1-2FG 8 - 2;4 2 Полные технические характеристики
Питание:
- - 36..72В постоянного тока
- ~220В переменного тока
Потребление: до 6 Вт
Размеры : 215х150х44 мм
Вес: 550 гКомплект поставки ToPGATE-8Е1-2F(G) :
– комплект крепления;
– сетевой адаптер ~220В/-48В;
– кабель интерфейса управления (USB);
– инструкция.Гарантия: 12 месяцев
Сертификат: ОС-1-СП-1354 до 15.04.2018
ToPGATE-16(-24)E1-2FG
Мультиплексоры ToPGATE-16E1-2FG и ToPGATE-16E1-2F - инновационное и экономически выгодное решение для передачи 16 потоков Е1 (G.703, G.704) и пакетов Ethernet через сеть передачи данных.
Модель Е1 100Base-TX 1000Base-TX SFP ToPGATE-16Е1-2F 16 2 - 2 ToPGATE-16Е1-2FG 16 - 2 2 Полные технические характеристики
Электропитание:
- - 36..72В постоянного тока;
- ~220В переменного тока.
Потребляемая мощность: до 10 Вт
Размеры : 430х150х44 мм
Вес: 1 кг 100 г
В комплект поставки мультиплексора ToPGATE-16Е1-2F(G) входят:
- набор крепления;
- питающий адаптер напряжения сети ~220В в пост.напряжение DC -48V;
- USB-кабель;
- руководство по эксплуатации.
Гарантия: 12 месяцев

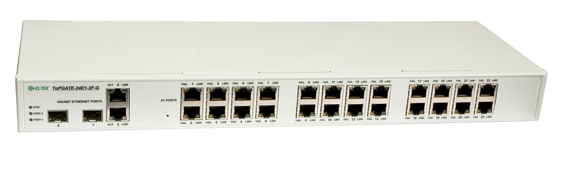

ОПТИЧЕСКИЙ МУЛЬТИПЛЕКСОР TOPGATE-24E1-2F(G)
Сертификат: ОС-1-СП-1354 до 15.04.2018
Мультиплексоры ToPGATE-24E1-2FG и ToPGATE-24E1-2F предназначены для передачи 24 потоков Е1 (G.703, G.704) и пакетов Ethernet через пакетную сеть передачи данных.
Состав интерфейсов:
Модель Е1 100Base-TX 1000Base-TX SFP ToPGATE-24Е1-2F 24 2 - 2 ToPGATE-24Е1-2FG 24 - 2 2 Полные технические характеристики
Подключение аварийной сигнализацииМультиплексор ToPGATE-24E1-2F позволяет подключать датчики охранно-пожарной сигнализации. Для этого на задней панели предусмотрены клеммные разъемы типа Phoenix.
Электропитание:
- - 36..72В постоянного тока
- ~220В переменного тока
Имеется возможность подключения свинцовой герметичной аккумуляторной батареи номинальным напряжением 12 В, ёмкостью 100 Ач.
Мультиплексор ToPGATE-24E1-2F позволяет подключать дополнительных потребителей электропитания, рассчитанных на напряжение 11..14.5 В. Для этого на задней панели предусмотрен клеммный разъем типа Phoenix, маркированный знаком «+12 VDC».
Потребляемая мощность: до 15 Вт
Размеры : 430х150х44 мм
Вес: 2кг 100 г
В комплект поставки мультиплексора ToPGATE-24Е1-2F(G) входят:
- комплект крепления;
- адаптер питания AC 220V в DC 48V;
- USB-кабель;
- руководство по эксплуатации.
Гарантия: 12 месяцев
Сертификат: ОС-1-СП-1354 до 15.04.2018Doc
-
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут. -
Цены на TDMoIP мультиплексор ToPGATE
Наименование Описание Цена, руб
без НДСЦена, руб
c НДСToPGATE-SFP-1E1 Оптический мультиплексор, 1Е1, форм-фактор SFP, питание от порта SFP по запросу по запросу ToPGATE-SFP-2E1 Оптический мультиплексор, 2Е1, форм-фактор SFP, питание от порта SFP по запросу по запросу ToPGATE-WAN-E1 Модуль ToPGATE-WAN-E1, 1 x Е1, форм-фактор SFP, питание от порта SFP, поддержка PPP, ML-PPP через интерфейс E1 G.703 (для маршрутизаторов ESR) по запросу по запросу ToPGATE-1E1-1FG Оптический мультиплексор, 1 Е1+1 Gb Ethernet, 1 слот SFP, 1U по запросу по запросу ToPGATE-2E1-1F Оптический мультиплексор, 2 Е1+1 100Mb Ethernet, 1 слот SFP, 1U по запросу по запросу ToPGATE-4E1-2FG Оптический мультиплексор, 4 Е1+1 Gb Ethernet, 2 слота SFP, 1U по запросу по запросу ToPGATE-8E1-2FG Оптический мультиплексор, 8 Е1+1 Gb Ethernet, 2 слота SFP, 1U по запросу по запросу ToPGATE-16E1-2FG Оптический мультиплексор, 16 Е1+1 Gb Ethernet, 2 слота SFP, 1U по запросу по запросу ToPGATE-24E1-2FG Оптический мультиплексор, 24 Е1+1 Gb Ethernet, 2 слота SFP, 1U по запросу по запросу ToPGATE-STM.2STM1.2GE.2SFP Оптический мультиплексор, 2 STM1, 2GE, 2 слота SFP, 1U по запросу по запросу
Предоставляются скидки
.jpg)
Размер скидки зависит от объема закупок продукции и формы оплаты. Для получения индивидуального предложения позвоните в отдел продаж по телефону +7(495)645-34-25 или отправьте Задать вопрос
